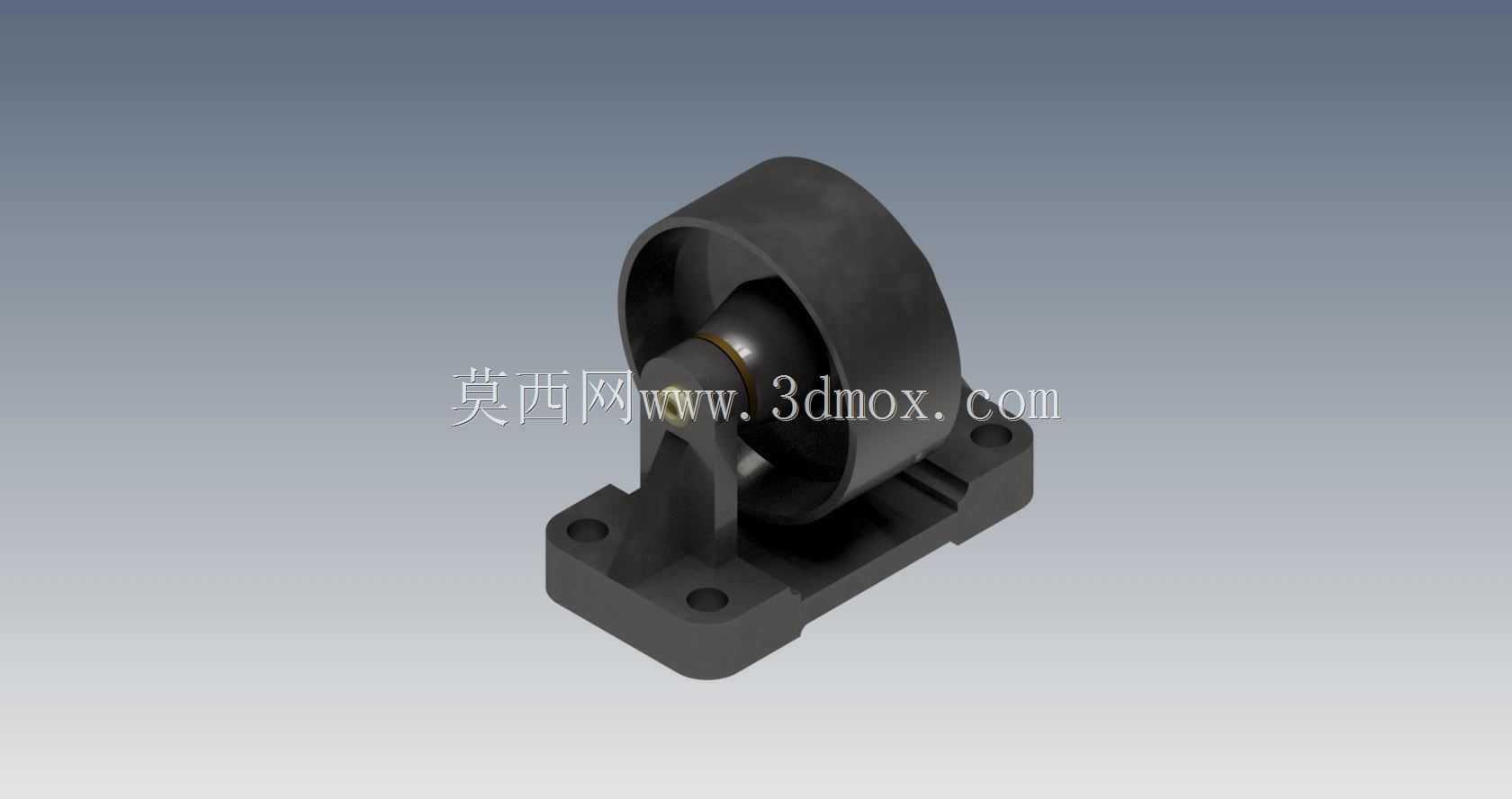

工业输送用钟形滚轮支撑结构设计

　　在轻工包装、电子组装、食品加工等行业的轻型输送线、移动工装台架、小型物料周转车的设计搭建中，这类钟形滚轮支撑结构是承担滚动导向、承重移动功能的核心基础部件，区别于常规平底脚轮的结构设计，该类滚轮的支架采用一体式铸态造型的基座搭配立臂支撑结构，能够在有限的安装空间内实现更高的垂直承重冗余，适配低速、短距离往复移动的工位场景需求。从实际使用场景来看，这类滚轮支架常被用在车间内的可移动质检工作台、线边物料暂存架、小型自动化设备的底部移动支撑位，也可作为输送线侧边的导向滚轮使用，当物料托盘沿输送导轨滑动时，钟形外廓的滚轮能够自动适配托盘侧边的微小偏移，避免卡滞、剐蹭问题的出现，相比外露式滚轮结构，钟形的轮体包覆设计能够减少车间内的粉尘、

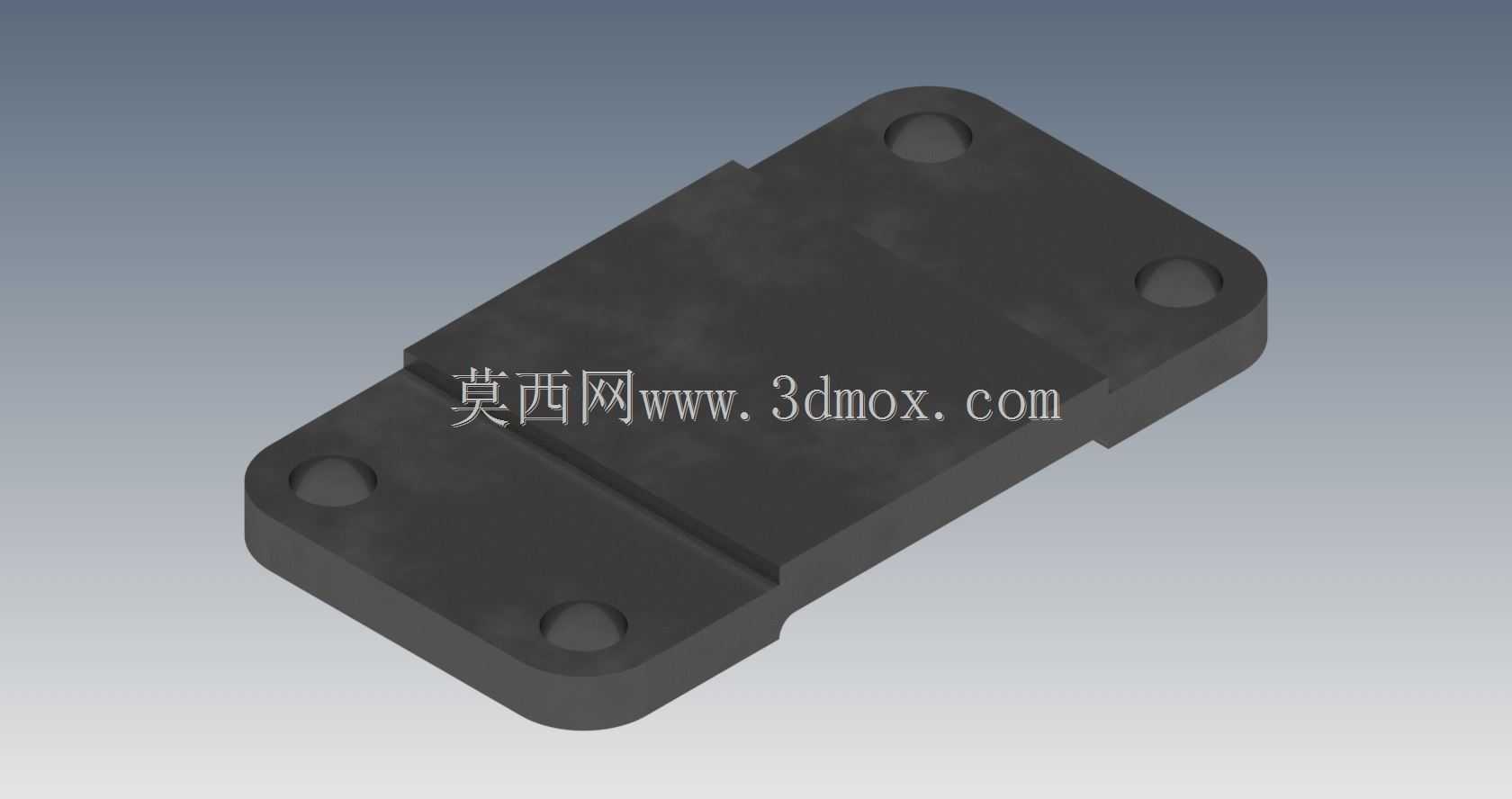

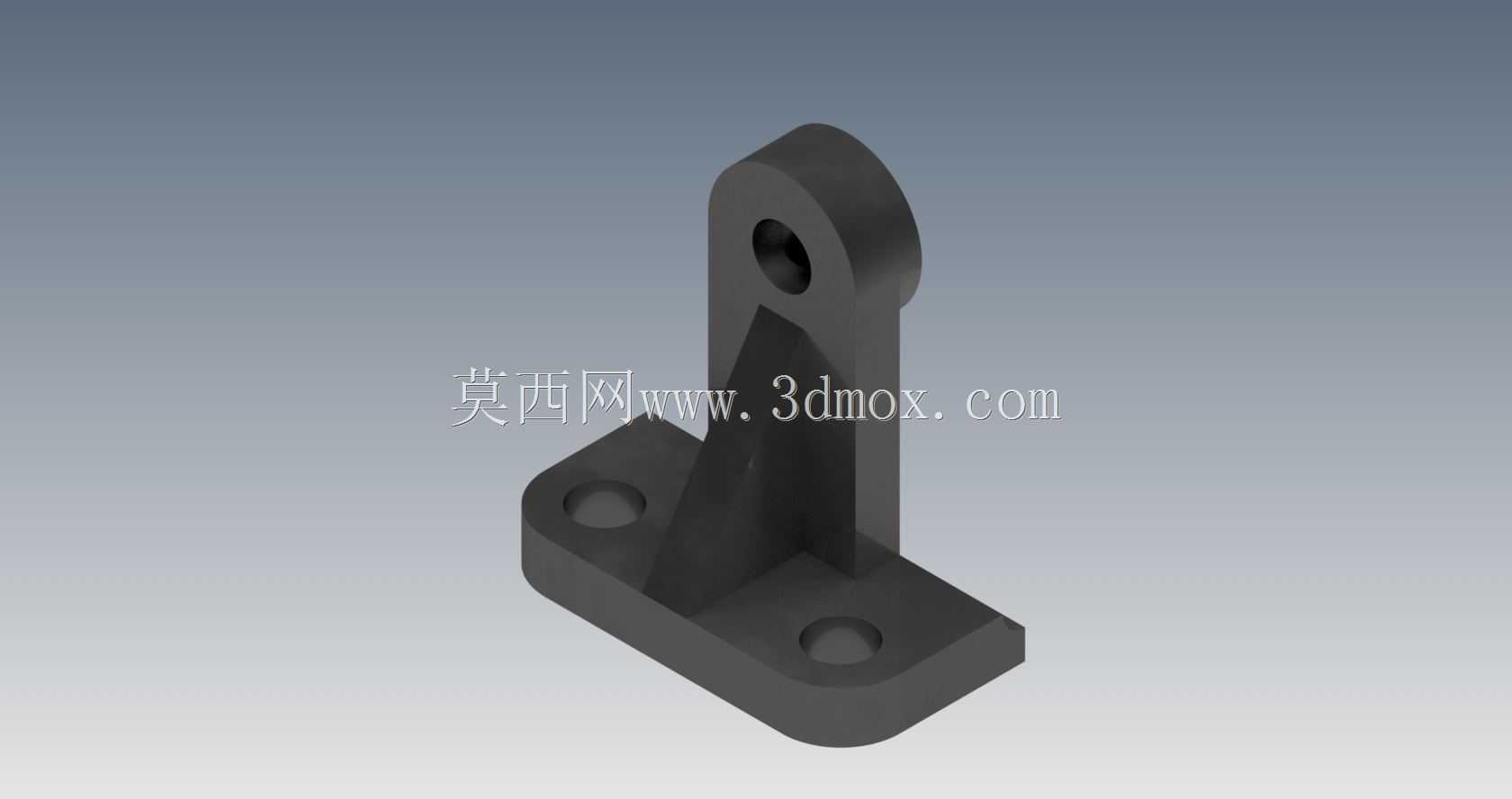

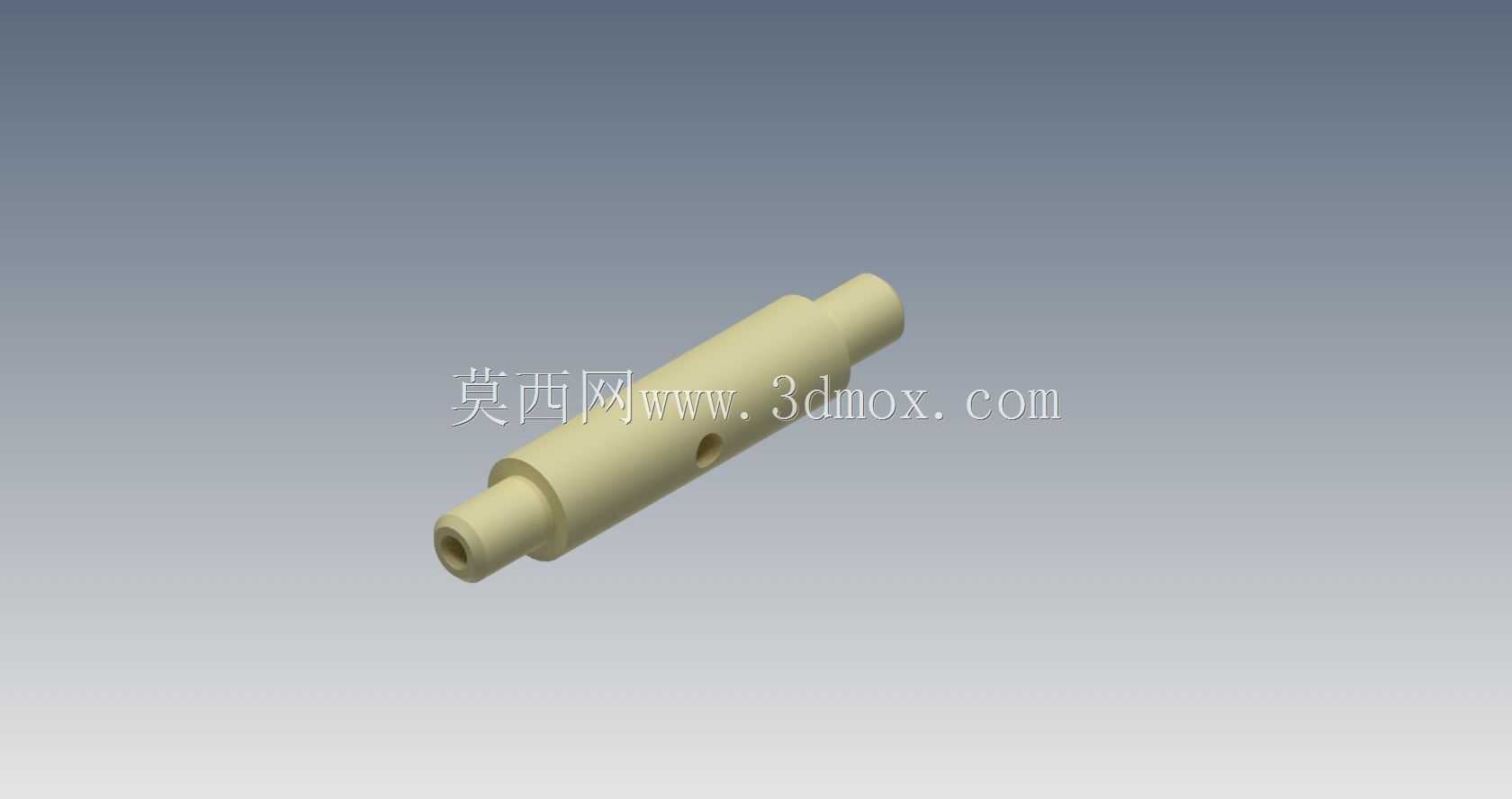

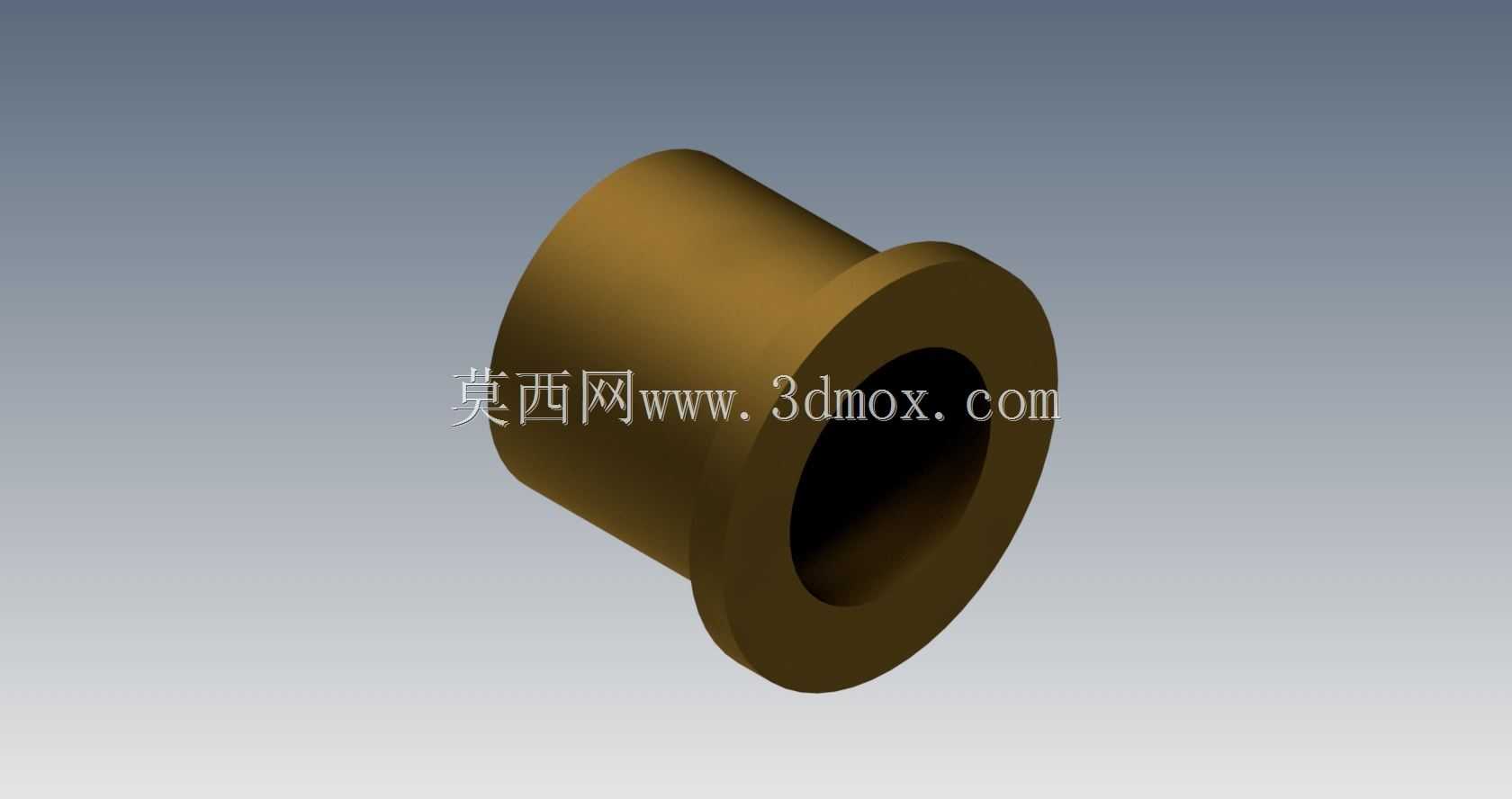

　　碎屑进入轮轴配合间隙，降低日常维护的频次，适配多粉尘、有少量切削液飞溅的机加工车间周边工位使用。从结构设计逻辑来看，该支架的安装基座采用带四个沉头安装孔的矩形底板设计，安装孔位的间距经过标准化适配，能够直接匹配常用的工业铝型材端面安装槽，也可通过螺栓固定在焊接钢结构的架体底部，底板与立臂之间设置了渐变式的加强筋结构，从底板边缘一直延伸到立臂的中上部，能够抵消轮体受侧向力时产生的弯矩，避免立臂与底板连接处出现应力集中断裂的问题。轮体的支撑轴采用悬臂式固定结构，轴孔与立臂之间采用过盈配合定位，不需要额外的锁紧螺母就能够保证轴的固定强度，轮体内部预留了标准轴承的安装位，能够适配常规的深沟球轴承，保证滚动时的转动顺畅度，

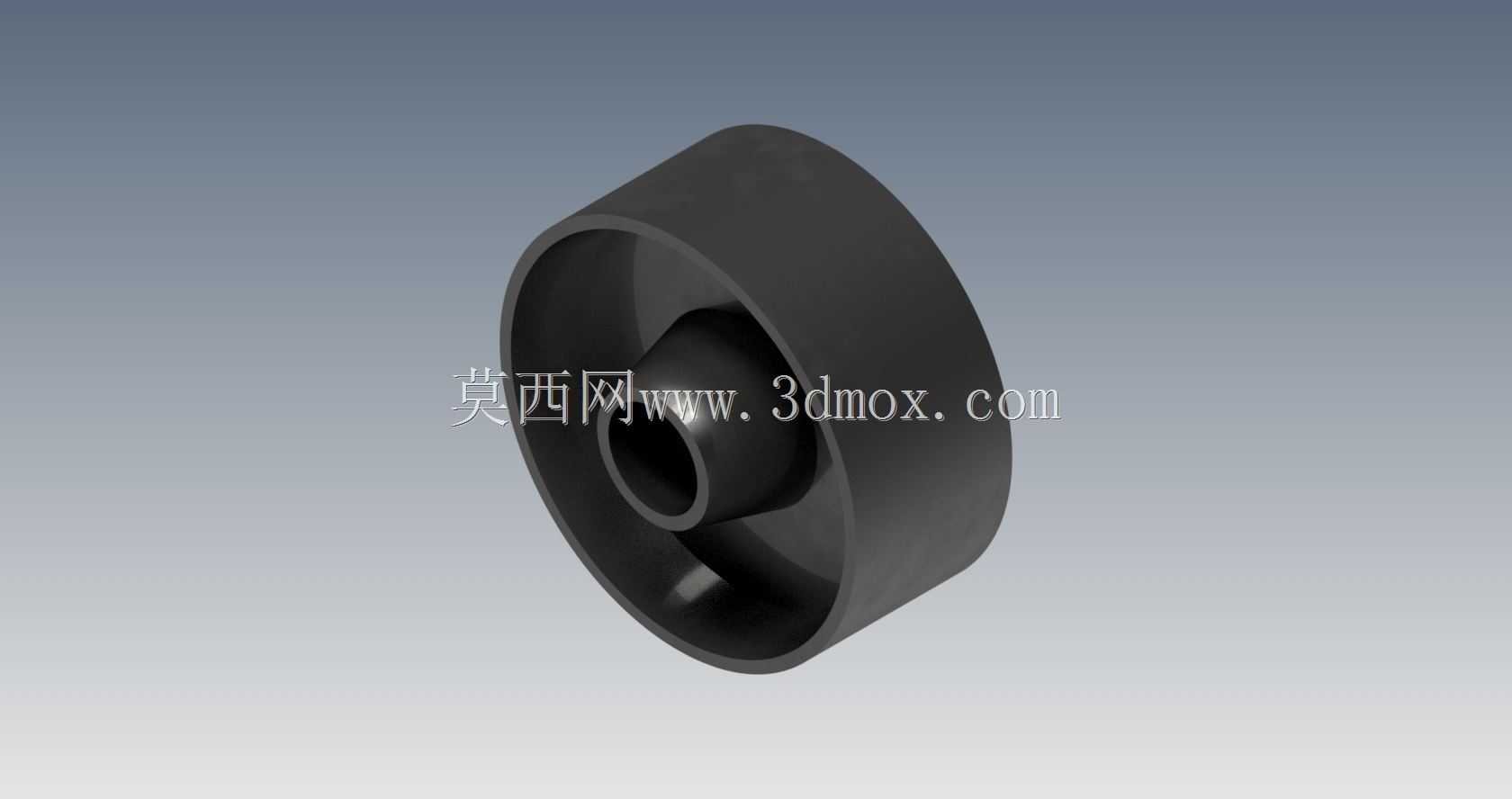

　　轮体的外廓采用钟形弧面设计，轮面宽度比常规同直径脚轮宽15%左右，接触地面或导轨面时的单位面积压强更小，在环氧地坪、PVC输送面板、铝合金导轨面上滚动时不会产生压痕，也能够降低滚动时的运行噪音。从安装边界尺寸来看，该支架的底板长度、宽度尺寸适配100mm间距的铝型材安装槽，整体安装高度控制在较低的区间，安装后架体的重心更低，移动时的稳定性更好，轮体的转动半径经过校核，在支架旋转摆动（若搭配转向结构）时不会与底板、安装架体产生干涉，轮体两侧与立臂之间预留了足够的排屑间隙，即使有细小的物料碎屑进入间隙，也会在轮体转动时自动掉落，不会出现卡轮的问题。在实际选型应用中，需要注意该类滚轮支架的适配承重范围，

　　单组支架的静态承重可满足轻型工位设备的需求，动态移动时的承重需要结合移动速度、地面平整度做冗余设计，若用在固定导向的场景下，可将支架直接刚性固定在架体侧边，不需要额外加装转向结构，轮面的弧面设计能够自动补偿安装时的微小角度偏差，降低安装对位的精度要求。建模过程中，该结构的所有安装孔位、加强筋厚度、轮轴配合尺寸都按照实际机加工的公差要求做了预留，基座的拔模角度符合铸造或者注塑加工的工艺要求，不需要额外做工艺修正就可以直接用于加工出样，轮体与支架之间的配合间隙经过运动仿真校核，全行程转动过程中不存在干涉问题，装配关系清晰，可直接调入各类输送线、工装台的装配体中做整体结构验证，减少重复建模的工作量。
