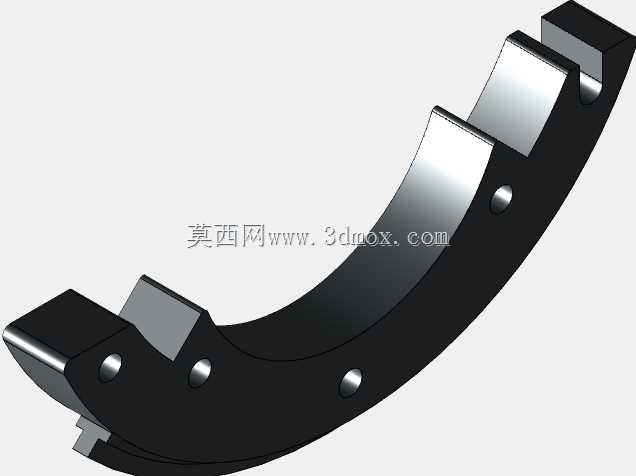

弧形制动蹄结构件三维设计

　　蹄式制动结构广泛应用于鼓式制动总成中，是商用车、工程机械、起重设备行走机构制动系统里的核心受力构件，本次设计的弧形制动蹄，采用整体弯弧成型的基体结构，区别于传统拼接式蹄片的结构形式，基体采用等截面弧形梁设计，弧面曲率匹配对应制动鼓的内圆工作面，安装时蹄片两端的凸台分别卡接在制动轮缸的顶推端与固定支撑销上，制动过程中受轮缸推力作用绕支撑销转动，让外弧面贴合制动鼓内壁产生摩擦阻力，实现行走机构的减速与驻车锁止。

　　从结构受力角度出发，该制动蹄的基体厚度根据额定制动扭矩下的弯曲应力计算取值，弧面沿周向均匀布置的沉孔用于固定摩擦衬片，沉孔深度匹配摩擦衬片的铆钉安装尺寸，避免铆钉头突出摩擦面造成制动鼓刮伤；基体两端的凸台采用加厚设计，凸台端面加工有定位平面，安装时与支撑销、轮缸顶块的接触面完全贴合，减少制动过程中的接触应力集中，避免长期交变载荷下出现凸台崩裂的失效问题。

　　设计过程中首先根据匹配的制动鼓内径确定蹄片的弧面半径，预留摩擦衬片的厚度空间，保证摩擦衬片磨损到极限位置时，基体弧面不会与制动鼓发生硬接触；蹄片的开口尺寸根据制动底板上的支撑销间距确定，两端凸台的中心距与支撑销中心距公差控制在±0.1mm范围内，避免安装后出现卡滞、回位不畅的问题。基体侧面的减重槽在不降低整体结构强度的前提下，减少了构件自身重量，降低制动总成的转动惯量，让制动响应速度更快，同时也减少了铸造或机加工过程中的材料消耗。

　　在安装边界上，该制动蹄的轴向宽度匹配制动鼓的内部工作面宽度，安装后蹄片端面与制动鼓端面的轴向间隙控制在0.2mm到0.5mm之间，避免制动过程中出现蹄片偏磨；弧面上的衬片安装孔位置度公差控制在0.2mm以内，保证摩擦衬片安装后与弧面完全贴合，不会出现局部翘曲导致的摩擦面接触不均，延长摩擦衬片的使用寿命。两端凸台的销轴孔与支撑销采用间隙配合，配合间隙控制在0.03mm到0.08mm之间，既保证蹄片转动灵活，又避免间隙过大导致制动过程中出现异响、制动力波动的问题。

　　从实际应用场景来看，这类弧形制动蹄除了应用在车辆行走制动系统中，也可适配于卷扬机构、输送设备的制动轮总成，作为驻车制动与工作制动的核心受力件，结构设计上充分考虑了交变载荷下的疲劳强度，基体转角位置全部采用圆角过渡，避免应力集中导致的基体断裂；弧面的加工粗糙度控制在Ra3.2以内，保证摩擦衬片粘接或铆接后贴合紧密，不会出现衬片脱落的失效情况。设计时也同步考虑了维修更换的便利性，整体结构无复杂异形曲面，常规机加工设备即可完成生产，安装时无需专用工装，对准支撑销与轮缸顶块位置即可完成装配，后期更换摩擦衬片时只需打掉原有铆钉，重新铆接新衬片即可重复使用基体，降低设备的后期维护成本。
