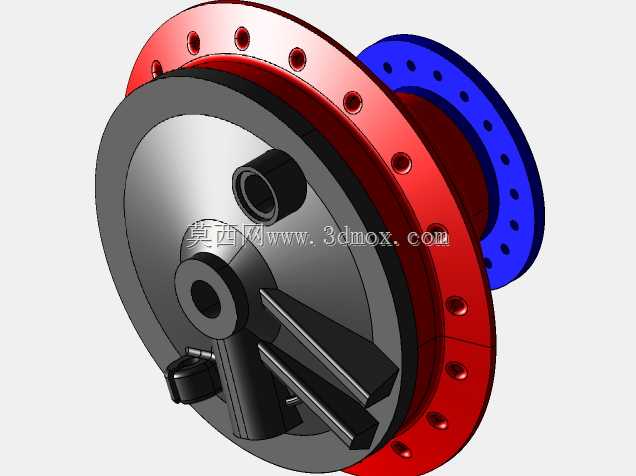

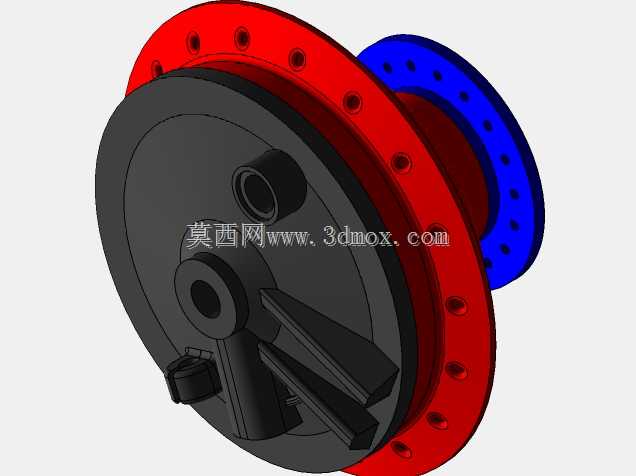

在小型乘用车辆的轮边制动系统布局中,鼓式制动器凭借制动力矩输出稳定、结构封闭抗泥沙侵蚀的特性,长期在经济型乘用车、小型越野车型的前轮制动配置中占据一席之地,本次呈现的前鼓式制动器结构,适配铃木TS车型的前轮安装位,整体围绕轮边空间的紧凑布局完成结构搭建。从实际装车场景来看,这类前鼓式制动器需要适配车辆转向节的安装接口,在车辆行进过程中承担减速、驻车辅助的制动功能,相比盘式制动器,鼓式结构的制动蹄片与制动鼓的接触面积更大,在同等轮缸推力下能获得更高的制动力矩,尤其适配小排量车型前轮的制动载荷需求,同时封闭的鼓体结构可以避免野外行驶时泥水、砂石直接侵入摩擦副,降低非铺装路面行驶时的制动失效风险。

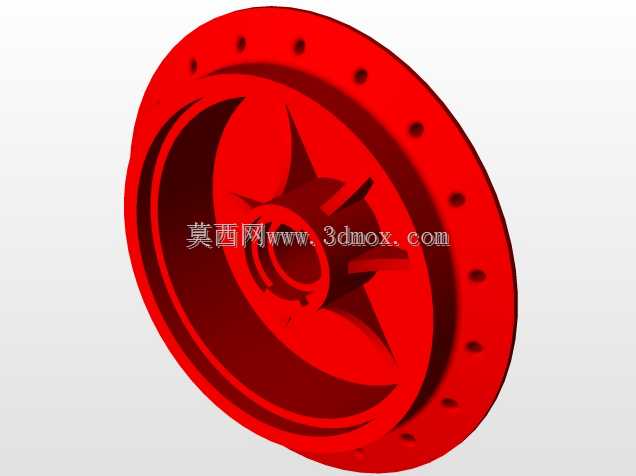

从功能特性层面拆解,该结构的核心承载件为一体式铸造的制动鼓基体,鼓体内壁为摩擦工作面,设计时预留了均匀的壁厚冗余,满足多次镗削修复的使用需求,鼓体中心的定位凸台与轮毂轴承的安装位精准匹配,周边分布的螺栓过孔对应轮毂的固定点位,安装时可以直接贴合轮毂装配面,保证制动鼓与车轮的同轴度,避免制动过程中出现偏磨、抖动的问题。鼓体内部集成了制动蹄安装支柱、轮缸固定位、回位弹簧挂点的结构凸台,所有凸台的高度都经过严格校核,既保证部件安装后的结构强度,又不会与旋转的制动鼓内壁发生运动干涉,内部的加强筋沿着鼓体径向分布,在不额外增加整体重量的前提下,提升了鼓体的抗形变能力,避免长时间制动产生高温后鼓体出现圆度超差的问题。
设计思路上,整个结构完全遵循原车的安装边界进行逆向还原,首先锁定前轮轮舱内的可用空间,确定制动鼓的最大外圆直径,保证转向到极限角度时,鼓体外壁不会与转向节拉杆、减震器支座发生剐蹭;其次匹配原车的轮毂螺栓分布圆直径,确保安装孔位完全对齐,不需要对原车部件做任何改装即可直接装配。制动蹄的支撑销位置设计经过力矩校核,当制动轮缸推动蹄片张开时,蹄片可以顺着支撑销的回转轨迹均匀贴靠制动鼓内壁,让摩擦片的整个工作面都能参与制动,避免局部接触导致的摩擦片早期磨损。回位弹簧的挂点位置设置在蹄片的非摩擦侧,挂点的深度足够容纳弹簧挂钩,制动解除后弹簧可以快速拉动蹄片回位,避免出现拖刹、摩擦片持续磨损的问题。
从安装边界的尺寸逻辑来看,制动鼓的中心孔直径与轮毂轴头的外径采用过渡配合,装配时可以轻松套入轴头,同时保证径向定位精度,端面的安装平面平面度控制在合理公差范围内,装配后与轮毂端面完全贴合,不会出现倾斜导致的制动鼓跳动。鼓体的轴向深度经过精准计算,内部装入制动蹄、轮缸、调整机构后,所有部件都处于鼓体的包容空间内,外侧的防尘盖板可以完全封盖住鼓体开口,阻挡外界杂物进入。制动鼓的散热结构设计上,在外缘设置了环形的散热筋,车辆行驶时气流可以顺着散热筋快速带走制动产生的热量,降低连续制动时的热衰退幅度,保证制动力输出的稳定性。对于结构设计从业者而言,这类鼓式制动器的建模过程需要重点关注运动件的间隙校核,所有旋转件与固定件之间都要预留足够的热膨胀间隙,避免高温工况下出现卡滞,同时安装接口的尺寸公差需要与原车部件完全匹配,才能保证装车后的正常使用。
