钢丝绳套保护用金属衬套结构设计

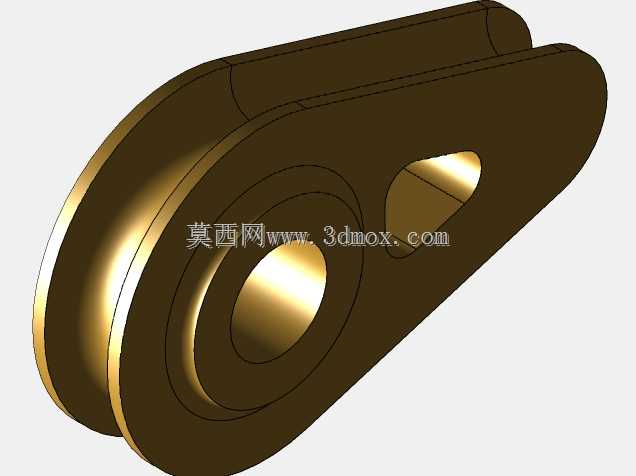

　　在起重吊装、索道架设、户外线缆固定、舞台桁架拉接等涉及钢丝绳受力弯折的作业场景中，钢丝绳在挂点位置的弯折疲劳是引发索具失效的核心诱因之一，本次设计的金属衬套正是针对该类工况开发的受力防护构件，其核心作用是在钢丝绳的弯折拐点处提供刚性圆弧支撑，避免钢丝绳直接与挂点的尖锐棱边接触，同时分散弯折区域的接触应力，降低钢丝绳反复弯折过程中的丝股磨损与疲劳断丝概率，延长整套索具的服役寿命。从结构设计逻辑来看，该构件采用对称的双片夹合式结构，整体轮廓为长圆形，主体的圆弧段为钢丝绳的承托工作面，内圆弧的曲率半径严格匹配对应规格钢丝绳的最小弯折半径要求，避免曲率过小导致钢丝绳丝股出现额外的弯折内应力；直段部分设置有两个安装孔位，

　　其中大直径孔位为销轴穿装孔，用于将衬套整体铰接在吊点、卸扣或者设备的挂接基座上，孔位边缘做了倒角处理，避免销轴穿装时出现卡滞，同时减少销轴转动过程中对孔壁的刮磨；小直径的异形孔为定位锁止孔，可穿装定位销或者螺栓，防止衬套在受载过程中出现绕主销轴的转动偏移，保证钢丝绳的承托圆弧始终与钢丝绳的出线方向对齐，避免出现偏载导致衬套边缘切割钢丝绳的问题。从安装边界来看，该衬套的整体厚度与对应钢丝绳的直径匹配，双片夹合后的内槽宽度略大于钢丝绳直径，保证钢丝绳可以顺畅嵌入槽内，不会出现卡绳或者钢丝绳被挤压变形的问题；主销轴孔的孔径与常规卸扣销轴、吊耳销轴的尺寸系列适配，不需要额外定制连接件即可完成装配，直段的长度设计充分考虑了安装时的操作空间，

　　在保证结构强度的前提下尽可能压缩整体尺寸，避免衬套与周边的挂接结构出现运动干涉。在受力设计层面，衬套的承托圆弧面做了光滑过渡处理，没有凸起或者凹陷的结构缺陷，圆弧面的粗糙度控制在合理范围内，减少钢丝绳滑动过程中的摩擦损耗；构件的壁厚经过受力校核，在对应额定载荷下不会出现塑性变形，边缘位置全部做了倒钝处理，不存在尖锐毛刺，避免安装过程中划伤操作人员或者割伤钢丝绳外层的防护层。在实际应用中，该类衬套可以适配多种场景的钢丝绳防护需求，无论是静态的线缆固定拉接，还是动态的起重吊装作业，都可以通过衬套的圆弧支撑优化钢丝绳的受力状态，尤其是在频繁变载、反复弯折的作业工况下，加装该衬套后钢丝绳的弯折疲劳寿命可提升数倍，

　　大幅降低索具失效引发的作业风险。设计过程中充分考虑了不同规格钢丝绳的适配性，该结构的尺寸参数可根据钢丝绳直径、额定载荷的需求进行等比例缩放，孔位的位置、圆弧的曲率都可以根据实际安装场景做针对性调整，保证构件在不同应用场景下都能发挥最优的防护效果，同时该结构的加工工艺性良好，可采用冲压、锻造或者铣削加工成型，适合批量生产，加工过程中不需要复杂的工装夹具，生产效率较高，成本可控。
