工业传动用滑销吊架连接构件

　　在工业自动化生产线、重型物料输送系统以及精密仪器安装调试场景中，滑销吊架是承担滑动导向与载荷承载双重作用的关键连接构件，这类构件常被应用在需要实现小范围位移补偿、滑动导向支撑的工位，比如输送线侧部的传感器安装支架滑移调节、工装夹具的吊装滑移轨道配套、轻型吊装工位的滑动挂点等场景，其结构可靠性直接影响整套机构的运行平顺性与定位精度。

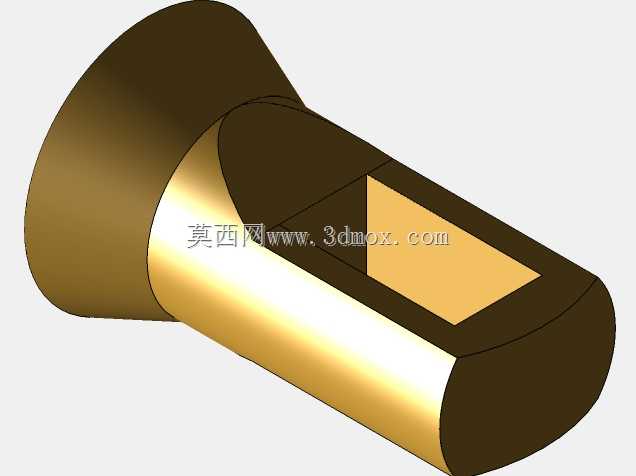

　　从结构设计逻辑来看，该滑销吊架采用一体式柱体带法兰端的结构形式，大直径法兰端作为承载贴合面，安装时可与安装基准面完全贴合，通过法兰端面的接触分散吊装载荷，避免局部应力集中导致的构件变形；柱体部分为光滑圆柱面，加工时需严格控制圆柱度与表面粗糙度，确保与配套滑套、导向孔配合时滑动顺畅无卡滞，不会出现滑动过程中的偏磨、咬死问题。柱体侧面开设的矩形通槽是核心功能结构，该槽用于穿装定位销、连接拨杆或者配套锁紧件，既可以在滑动行程内实现任意位置的锁紧固定，也可以通过槽与销的配合传递周向扭矩，避免吊架在承载过程中发生周向转动，保障吊装部件的姿态稳定。

　　设计过程中首先明确了安装边界条件：法兰端直径需大于配套安装孔直径至少2倍以上，确保法兰端面有足够的接触面积承载额定载荷，法兰端面与柱体轴线的垂直度公差需控制在0.02mm以内，避免安装后柱体出现倾斜，导致滑动阻力增大、磨损加快。柱体的长度根据常规滑动行程需求设定，预留足够的导向配合长度，避免滑动到行程端点时出现导向脱开的问题；侧面矩形槽的宽度与深度按照配套标准销件的尺寸设计，槽的两个侧壁平行度公差控制在0.015mm以内，槽底与柱体轴线的平行度同样需要严格管控，确保锁紧件或者拨销在槽内移动时无卡滞，受力均匀不会出现局部应力过大导致的槽口变形。

　　从实际使用角度出发，该构件的材质选用需结合应用场景确定，常规工况下采用中碳钢调质处理即可满足强度与耐磨性要求，表面做发黑或者镀锌处理提升防锈能力；在腐蚀环境或者食品级生产场景中，则可更换为304不锈钢材质，表面做抛光处理满足卫生要求。安装时需注意，法兰端的固定需采用均匀布置的紧固件，确保法兰端面与安装基准面完全贴合，无局部翘起问题；柱体配合的滑套或者导向孔需采用自润滑材质或者定期加注润滑脂，降低滑动摩擦阻力，延长构件使用寿命。矩形槽内的配合销件需采用间隙配合，间隙量控制在0.02-0.05mm之间，既保证滑动顺畅，又避免间隙过大导致的定位精度下降、晃动异响问题。

　　在结构优化层面，该滑销吊架的柱体端部做了圆弧过渡处理，避免安装时尖锐棱边刮伤配套滑套的密封件或者操作人员，同时也能在插入导向孔时起到导向导入作用，降低安装对位难度。法兰与柱体的衔接位置做了圆角过渡，避免应力集中导致的交变载荷下的断裂问题，这一细节对于频繁滑动、承受交变载荷的应用场景尤为重要，能够大幅提升构件的疲劳寿命。在实际选型应用时，需根据承载的额定载荷、所需滑动行程、安装空间尺寸匹配合适的规格，避免小规格构件超载使用导致变形断裂，同时也要避免选用过大规格造成安装空间浪费与成本上升。
