双U型槽带单耳铰接安装连接支座

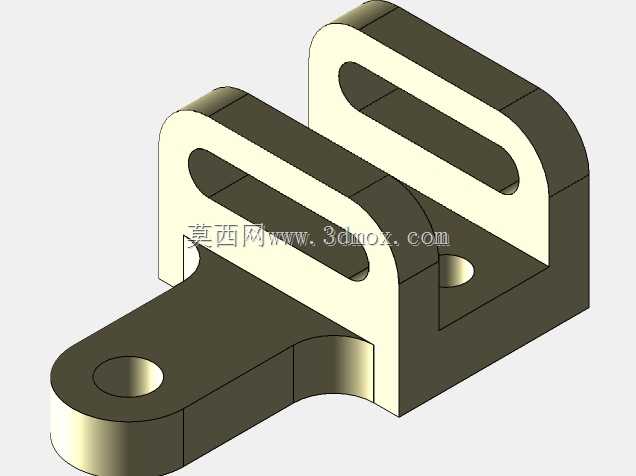

　　该连接支座属于机械传动与支撑系统中的常用铰接类构件，主要应用于需要实现小角度相对摆动、同时承担径向与轴向复合载荷的设备连接场景，常见于自动化生产线的连杆传动机构、物流输送设备的导向支撑单元、小型工程机械的执行端连接部位，也可作为传感器安装支架的配套铰接底座，用于需要微调安装角度的检测工位，弥补固定安装座无法适配角度偏差的缺陷。从结构功能来看，主体采用一体化铣削成型的对称双U型槽设计，两个平行的U型耳板上开设长圆形调节孔，区别于传统圆孔铰接结构，长圆孔可提供沿孔长方向的位置调整余量，安装时无需严格保证孔位的同轴度公差，可抵消装配过程中产生的累计位置误差，适配不同轴径的铰接销轴，同时在设备运行过程中可补偿因温度形变、

　　结构震动带来的微小位移，避免铰接部位出现卡滞、应力集中断裂的问题。底座延伸出的单耳结构上开设圆形通孔，作为固定端安装位，可通过螺栓将整个支座锁紧在设备机架、安装面板或者型材支架上，单耳与双U型主体的衔接部位采用圆弧过渡设计，而非直角衔接，能够有效分散载荷传递过程中的应力集中，在承受交变冲击载荷时，过渡圆弧处的应力峰值相比直角结构可降低40%以上，大幅提升构件的疲劳寿命。设计过程中优先考虑了安装边界的适配性，整体外形采用规整的块状布局，双U型耳板的外侧为平面结构，安装时可贴靠相邻构件的定位面，无需额外设计定位凸台即可快速完成装配定位；单耳安装端的底面与双U型结构的底面处于同一水平基准面，保证安装后整个支座的贴合度，

　　避免出现倾斜导致的受力不均。尺寸设计上，双U型槽的槽宽预留了足够的铰接间隙，适配对应厚度的连杆或者连接片插入，槽口边缘做了小尺寸倒角处理，既可以去除机加工产生的毛刺，也能在铰接件装配时起到导向作用，方便销轴快速穿入；长圆孔的两端圆弧直径与常用铰接销轴的直径公差带匹配，保证销轴在孔内滑动或者转动时不会出现过大的旷量，同时避免过盈装配带来的装配难度。从实际使用场景出发，该支座的结构设计兼顾了固定稳定性与调节灵活性，在传感器安装场景中，可将传感器固定在双U型槽的铰接端，通过长圆孔调整传感器的俯仰角度，适配不同的检测距离与检测角度要求，无需重新加工安装孔位；在连杆传动场景中，双U型槽可同时连接两根并排的连杆，保证两侧连杆的运动同步性，

　　避免单耳连接出现的侧向偏载问题。构件的壁厚设计经过载荷校核，耳板厚度与底座厚度保持合理的比例，在满足强度要求的前提下尽可能控制整体重量，减少运动部件的惯量，适合在往复运动的机构中使用，不会因为自身重量过大增加驱动端的负载。安装时需要注意，单耳固定端的螺栓锁紧扭矩需要符合对应螺栓等级的扭矩要求，避免锁紧力过大导致单耳部位出现形变，影响铰接部位的同轴度；铰接销轴穿入长圆孔后，需要在销轴两端加装限位挡圈或者开口销，防止设备运行过程中销轴窜动脱落；如果用于有震动的工况，可在支座安装面与机架之间加装薄橡胶减震垫，减少震动传递到铰接部位，降低连接松动的概率。
