在低速重载、存在小幅摆动工况的传动链路里,这类铰接式摩擦轴承的应用场景覆盖范围极广,从工程机械的动臂铰接点位、轻工设备的摆杆支撑位,到检测仪器的枢轴安装座,都能见到这类结构的身影。它不需要像滚动轴承那样配套保持架、滚动体等精密组件,依靠配合面之间的滑动摩擦实现相对转动,抗冲击载荷的能力远高于同尺寸的深沟球轴承,在粉尘、潮湿等恶劣工况下的适应性也更强,日常维护仅需定期补充润滑脂即可,不需要复杂的密封配套设计。

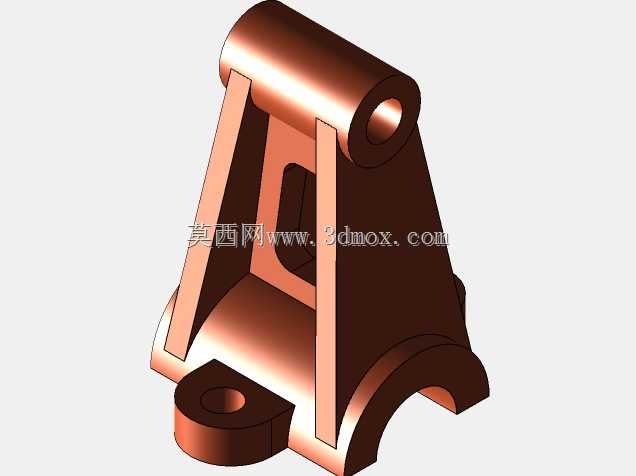

从实际功能来看,这个轴承构件同时承担了径向承载与铰接导向的双重作用,上部的筒状轴孔用于穿装铰接销轴,和配套的摆臂部件形成转动副,两侧的三角形加强筋直接连接上部轴筒与下部的半圆弧支撑座,把销轴传递来的径向载荷直接分散到下部安装基面,避免应力集中在轴孔与基座的连接位置。下部的半圆弧结构是和配套的轴瓦或者支撑轴颈配合的工作面,侧边伸出的带孔凸耳用于穿装固定螺栓,把整个轴承构件锁紧在设备的安装机架上,不需要额外设计定位台阶,靠螺栓预紧力产生的摩擦力就能实现周向防转,安装拆卸的效率比整体式滑动轴承高很多。
设计这类构件的时候,首先要确定的是上下两个配合面的同轴度公差,上部销轴孔与下部圆弧支撑面的轴线平行度需要控制在0.02mm以内,否则转动过程中会出现卡滞、偏磨的问题,大幅缩短使用寿命。两侧的加强筋厚度不需要和主体壁厚保持一致,按照载荷传递路径做变厚度设计,靠近轴孔和基座连接的位置厚度稍大,筋板中部适当减薄,既可以保证结构刚度,又能降低整体重量,减少铸造或者机加工过程中的材料损耗。铜质材料的选择优先考虑锡青铜,这类材料的减摩性能好,嵌入性强,即使润滑脂里混入少量金属碎屑,也不会刮伤配合的轴颈表面,适合低速摆动的工况。
安装边界方面,上部轴孔的内径尺寸需要和配套销轴做间隙配合,间隙值控制在H8/f7的公差带范围内,间隙太小会导致转动阻力大,温升过高后容易出现抱轴问题,间隙太大则会产生冲击异响,影响传动精度。下部半圆弧支撑面的半径要比配合的轴颈半径大0.03-0.05mm,保证配合面的接触面积不低于80%,避免局部压强过大导致快速磨损。侧边安装凸耳的螺栓孔中心距需要和机架上的安装孔位严格匹配,螺栓孔的直径比配套螺栓大1mm左右,预留少量安装调整余量,避免加工误差导致无法装配。整个构件的外形轮廓没有尖锐棱角,所有转角位置都做了R2-R5的圆角过渡,既可以减少应力集中,也能避免安装过程中划伤操作人员。
实际建模过程中,需要先搭建整体的骨架线,确定上下两个配合轴线的空间位置,再依次拉伸生成主体基座、上部轴筒、两侧加强筋和安装凸耳,之后对所有连接位置做圆角处理,最后生成配合面的精度特征。建模时要注意拔模角度的设置,如果是采用铸造工艺生产,所有沿脱模方向的面都要设置1-3度的拔模斜度,避免脱模时出现粘模问题;如果是采用整块铜材机加工成型,则不需要设置拔模斜度,但要预留足够的加工余量,配合面的加工余量控制在0.5-1mm即可,非配合面的加工余量可以适当减小,减少机加工的工时消耗。这类轴承在装配时,需要在配合面均匀涂抹一层润滑脂,首次运行100小时后需要重新补充润滑脂,之后每运行500小时做一次润滑维护,就能保证长期稳定运行。
