汽车变速器换挡机构支撑安装支架

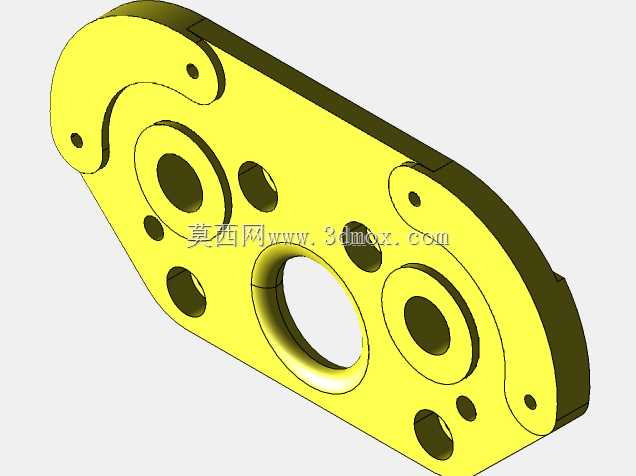

　　在手动及机械式自动变速器的换挡操纵机构中，这类异形安装支架是衔接换挡执行组件与变速器壳体的核心承载零件，日常工况下需要持续承受换挡拨叉传递的横向推力、换挡摇臂动作带来的交变载荷，同时还要为换挡轴、定位锁止组件提供精准的安装基准，避免换挡过程中出现卡滞、挡位脱开的问题。从结构设计来看，该支架采用一体化板式异形轮廓，没有多余的分体拼接结构，整体刚性表现更稳定，不会因为长期受交变载荷出现连接位松动的问题。支架上分布的多组不同直径通孔，分别对应不同的安装功能：大直径同轴孔组是换挡主轴的穿装定位位，孔位的同轴度公差需要控制在0.02mm以内，才能保证换挡轴转动顺畅无卡滞，孔边缘做了倒角处理，既可以去除加工毛刺，也能在装配时引导轴件顺利穿入，避免刮伤轴表面的润滑涂层；中等直径的通孔是支架与变速器壳体的固定安装孔，孔位周边做了局部加厚的凸台结构，用来分散螺栓锁紧时的压应力，避免长期受振后螺栓孔周边出现应力开裂；多组小直径通孔则是换挡定位销、锁止弹簧组件的安装位，孔位的位置度公差直接决定了换挡挡位的定位精度，设计时需要和换挡拨叉的行程位置做匹配校验，避免出现挡位挂入不到位的问题。

　　设计这类支架时，首先要明确安装边界：支架的整体外轮廓需要完全避让变速器内部的齿轮组、同步器组件，同时要和离合器壳体、换挡拉索的布置路径留出至少5mm的安全间隙，避免车辆运行过程中出现运动干涉。支架的厚度需要根据载荷计算确定，常规乘用车的换挡支架厚度一般在8-12mm区间，既可以保证足够的抗弯强度，也不会过度占用变速器内部的布置空间。材质选择上多采用压铸铝合金或者高强度球墨铸铁，压铸铝合金的重量更轻，适合乘用车的轻量化设计需求，球墨铸铁的刚性更强、抗振性能更好，更适合载重车辆的变速器使用。在安装配合面的设计上，支架与变速器壳体贴合的端面平面度公差需要控制在0.03mm以内，装配时不需要额外加装调整垫片就能保证安装精度，减少装配工序的复杂度。

　　从实际应用场景来看，这类支架除了在传统燃油车的变速器上使用，在新能源车型的两挡减速器换挡机构、工程机械设备的变速操纵系统中也有类似的结构应用，只是根据不同的安装空间、载荷大小调整孔位分布和轮廓尺寸。设计过程中需要重点做应力仿真校验，模拟换挡瞬间的最大冲击载荷，验证支架的最大变形量是否在允许范围内，尤其是固定安装孔周边、主轴孔周边的应力集中区域，需要通过圆角过渡、局部加厚的方式降低应力峰值，避免长期使用后出现疲劳断裂的问题。另外支架的表面处理也需要根据使用环境确定，搭载在乘用车辆上的支架一般做阳极氧化或者喷塑处理，提升耐锈蚀能力，工程机械设备上使用的支架则多做发黑处理，兼顾成本和防锈需求。在装配逻辑上，这类支架属于变速器操纵机构的基准件，需要先将支架固定在壳体上，再依次装配换挡轴、拨叉、锁止组件，所有孔位的位置精度都直接影响整个换挡机构的操纵手感和挡位可靠性，设计时还要考虑装配工艺性，所有孔位都要设计成贯通式结构，方便加工时一次装夹完成所有钻、镗工序，减少二次装夹带来的精度误差，同时支架的轮廓要避免出现过小的内圆角，降低压铸或者铣削加工的难度，提升量产时的加工合格率。
