钟形轨道曲柄传动结构件

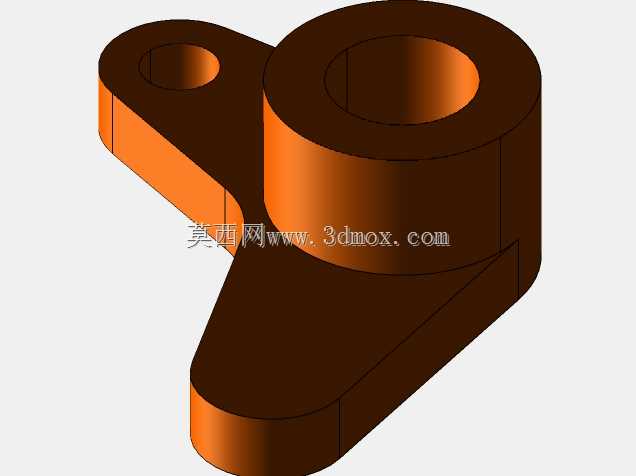

　　在各类需要往复摆动传动、行程换向的机械结构中，这类钟形轨道结构的曲柄构件是实现动力换向、行程传递的核心受力零件，常见于仪器仪表的调节机构、小型自动化设备的进给摆臂、传感检测装置的触发传动单元中，承担着将旋转输入转化为定角度摆动输出，或是将直线往复动作转化为旋转扭矩的传动作用。从结构设计来看，主体的大直径轴套是整个构件的旋转铰接基准，内孔需要与固定销轴形成间隙配合，既要保证转动过程无卡滞，又要控制径向窜量在装配允许的公差范围内，轴套的轴向长度经过匹配计算，足够支撑摆动过程中的侧向倾覆力矩，避免长期往复动作后出现铰接点松旷、磨损不均的问题。延伸出的两个臂体结构分别承担不同的连接功能，带安装孔的短臂用于连接驱动源的连杆或是动力输入推杆，

　　孔位的中心距经过传动比核算，能够保证输入行程对应的摆动角度符合机构的动作行程要求；另一侧的弧形臂体则是与轨道配合的工作段，弧面的轮廓精度直接决定了传动过程的平顺性，弧面的曲率按照钟形运动轨迹拟合，能够在摆动过程中始终与配合的轨道面保持贴合，减少传动间隙带来的动作误差。设计过程中首先要确定铰接中心的位置，这是整个构件所有尺寸的基准原点，两个臂的力臂长度比例需要匹配负载扭矩要求，避免驱动端负载过大导致机构卡死。臂体与主体轴套的衔接位置做了等壁厚的过渡处理，没有出现壁厚突变的结构，既可以减少铸造或是注塑成型过程中的应力集中问题，也能保证零件在承受交变载荷时不会在衔接位置出现断裂失效。零件的所有棱边都做了微小的倒角处理，

　　一方面是去除加工毛刺避免装配时割伤操作人员，另一方面也能减少装配过程中与相邻零件的卡滞概率。从安装边界来看，大轴套的外径尺寸决定了铰接座的最小安装孔径，两个臂体的最大摆动半径需要在设计时提前核算，预留足够的运动空间，避免摆动过程中与周边的固定结构发生干涉；短臂上的安装孔采用通孔设计，方便穿装连接销轴，孔的端面加工有贴合平面，保证连接的连杆端面能够完全贴合，减少传动过程中的侧向分力。这类构件在实际应用中，通常会在铰接孔内加装衬套来提升耐磨性能，尤其是在高频往复摆动的工况下，衬套可以定期更换，大幅延长整个构件的使用寿命，降低设备维护成本。臂体的厚度根据承受的最大负载做了等强度优化，在靠近铰接中心的位置厚度稍大，向臂端逐渐过渡到均匀壁厚，

　　在保证结构强度满足负载要求的前提下，尽可能减轻零件自身重量，减少摆动过程中的惯性冲击，提升机构动作的响应速度。弧形工作臂的端面与轨道配合的位置，表面粗糙度要求高于其他非配合面，减少相对滑动过程中的摩擦阻力，降低磨损速率。在传感检测装置的应用场景中，这类曲柄构件通常连接检测触头，通过摆动动作将被测物理量的位移传递到传感单元，钟形的轨道轮廓可以将非线性的位移量转化为线性的摆动角度，提升检测数据的准确性；在小型调节机构中，这类构件作为传动摇臂使用，能够通过较小的驱动行程实现较大范围的角度调节，同时具备反向锁止的受力特性，避免调节到位后出现位置偏移。整个零件的结构没有复杂的异形曲面，所有特征都可以通过常规的机加工或是成型工艺实现，适合批量生产，加工过程中以铰接内孔作为定位基准，可以保证两个臂的位置度精度，减少装配后的调试工作量。
