带安装法兰的异形传感基座结构设计

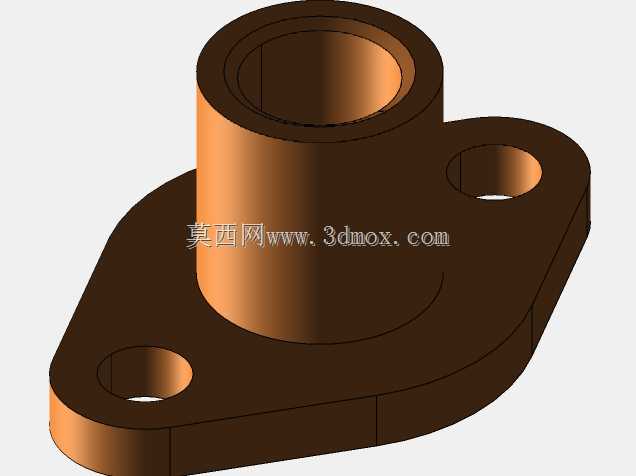

　　在工业传感检测的实际应用场景中，这类带一体式安装法兰的基座结构，是接触式、近接式传感单元实现可靠固定的核心承载零件，常见于流体管路压力检测、设备工位位置传感、小型执行元件行程反馈等安装工况，需要兼顾传感元件的定位精度、安装便捷性与长期使用的结构稳定性。从结构功能来看，主体的中空筒段是传感核心元件的安装容纳位，内壁的同轴度公差直接决定传感元件的检测轴线是否与被测对象对齐，若同轴度偏差超过0.05mm，在高精度位移、压力检测场景中就会出现检测数据漂移、响应滞后的问题，因此建模时筒段内壁与安装法兰的基准面垂直度需要严格控制，避免装配后传感单元出现倾斜。底部的异形法兰并非规则圆形，是根据实际安装空间的边界约束做的适配设计，

　　两个对称分布的安装孔位，对应设备安装面上的预设螺柱位置，这种非对称的法兰轮廓可以规避安装区域周边的管线、相邻零件的干涉问题，相比圆形法兰能在狭小的设备内腔中节省至少30%的安装占位空间，适合紧凑型工业设备的内部装配需求。设计思路上，没有采用常规的分体式支座加衬套的组合结构，而是将容纳筒与安装法兰做一体式成型设计，一方面减少了装配环节的累计误差，不需要额外调整衬套与支座的同轴度，另一方面一体式结构的抗振动性能更优，在设备存在持续启停冲击、管路振动的工况下，不会出现分体结构常见的衬套松动、传感元件移位的问题。法兰与筒段的衔接位置做了圆弧过渡处理，不是直角衔接，这是为了降低机加工过程中的应力集中，

　　同时在长期受载情况下避免衔接位置出现微裂纹，尤其是在温度波动较大的工业现场，金属材料热胀冷缩产生的内应力可以通过过渡圆弧有效释放，提升零件的使用寿命。从安装边界来看，筒段的高度是根据传感元件的插入深度确定的，既要保证传感元件的检测端能够伸出到预设检测位置，又要避免筒段过高导致整体结构重心上移，在振动工况下出现共振；两个安装孔的中心距严格匹配设备安装面的螺柱间距，孔位做了轻微的倒角处理，既可以在装配时引导螺栓顺利穿入，又能去除孔位边缘的加工毛刺，避免装配时毛刺刮伤螺栓螺纹或者安装面的防腐涂层。法兰的底面是整个零件的安装基准面，建模时需要保证该平面的平面度公差，装配后该平面与设备安装面完全贴合，不会出现局部间隙导致的基座倾斜，

　　若平面度不足，螺栓锁紧后基座会出现轻微形变，连带内部的传感元件轴线偏移，直接影响检测精度。这类基座的材质通常根据使用场景选择，常规工业环境下采用普通碳钢做表面发黑处理即可满足防腐需求，若应用在有腐蚀性介质的化工管路场景，则需要更换为304不锈钢材质，建模时预留的壁厚可以满足不同材质的加工强度要求，筒段的壁厚不会因为切削加工出现变形，法兰的厚度也能保证螺栓锁紧时不会出现法兰翘曲的问题。在实际选型替换时，需要重点核对筒段的内孔直径与待安装传感元件的外径匹配度，安装孔的中心距与设备安装位的一致性，以及筒段高度是否满足检测距离的要求，三个参数匹配的情况下，这类基座可以直接替换同类型的进口传感固定支座，降低设备维护的配件成本。建模过程中，所有的倒角、过渡圆弧都按照实际机加工的工艺要求做了还原，没有出现无法加工的尖锐内角或者壁厚突变的结构，导出的模型可以直接用于工程图生成、数控加工编程，不需要额外做工艺性修正，适合结构设计人员直接调用到设备整体装配中，减少重复建模的工作量。
