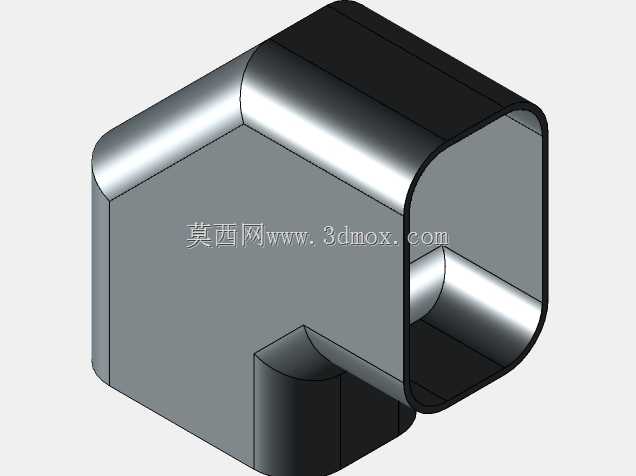

方形管路直角转向连接弯头结构

　　在工业流体输送、方形截面管路布设的场景中，这类直角转向连接结构是管路系统中调整走向的核心部件，常见于通风除尘管路、方形物料输送通道、低压气体输送管网、设备内部方形流道的转向衔接位置，区别于常规圆形管路弯头，这类适配方形截面管路的转角件，能够直接与同规格方管对接，无需额外做截面转换过渡，减少管路变径带来的流阻突变与结构冗余。从实际使用场景来看，这类转角件多用于对管路截面一致性有要求的布设环境，比如车间集中除尘的方形通风支管转向、轻型物料负压输送的管路拐角、设备内部方形冷却风道的90度转向衔接，部分洁净环境的方形排风管路也会采用这类结构，避免圆形转方形的接头积尘死角。从功能特性上看，该转角结构采用等截面贯通设计，

　　内部流道与对接方管的截面尺寸完全匹配，转向位置做了平滑的圆弧过渡处理，不会出现直角拐角的流道突变，能够有效降低流体经过转向位置的局部阻力，减少输送过程中的压损，同时避免物料在拐角位置堆积卡滞。结构外侧的转角位置同样做了圆弧倒角处理，没有尖锐的应力集中棱边，在管路承受内部压力或者外部安装载荷时，应力能够均匀分布在圆弧过渡区域，不会出现拐角位置的应力开裂问题，提升长期使用的结构可靠性。从设计思路层面，这类转角件采用一体成型的结构逻辑，两个对接端的截面尺寸完全一致，对接端面为平整的垂直切面，能够直接与方管端面贴合，适配焊接、抱箍连接、法兰对接等多种连接方式，不需要额外加工连接坡口或者适配结构。设计时优先保证内部流道的顺滑性，

　　转向处的内圆弧半径经过流阻仿真验证，在控制整体外形尺寸的前提下，尽可能增大内圆弧半径，既减少流阻，也控制转角件的外部占用空间，避免在密集管路布设场景中与其他管线、设备结构产生干涉。关于外形尺寸与安装边界，这类转角件的两个对接端的外轮廓尺寸与对接方管的外轮廓完全匹配，安装时两个接口的中心轴线呈90度垂直布局，转角的外侧突出尺寸由外圆弧半径决定，在布设管路时需要预留对应拐角位置的安装空间，避免转角外侧与墙面、设备机架、其他管线发生碰撞。两个对接端的长度预留了足够的连接操作空间，不管是采用现场焊接还是抱箍紧固，都有足够的操作位置，不需要额外拼接短管来预留操作距离。结构的壁厚根据管路输送介质的压力、输送物料的磨损特性匹配，

　　常规低压通风场景下壁厚满足结构强度即可，输送颗粒物料的场景下会适当增加内壁厚度，预留磨损余量，延长部件的更换周期。在实际选型适配时，只需要匹配对接方管的外截面尺寸，就可以直接选用对应规格的转角件，不需要额外做适配改装，能够大幅缩短管路布设的现场加工周期，减少现场焊接、打磨的工作量，同时一体成型的结构密封性更好，不会出现拼接焊缝的漏风、漏料问题，降低后期管路运维的频次。这类转角结构在三维建模过程中，需要重点关注内外圆弧的同心度，保证壁厚均匀，避免出现局部壁厚过薄导致的强度不足，同时对接端面的平面度需要控制在合理公差范围内，保证对接时的贴合度，减少连接位置的密封难度。
