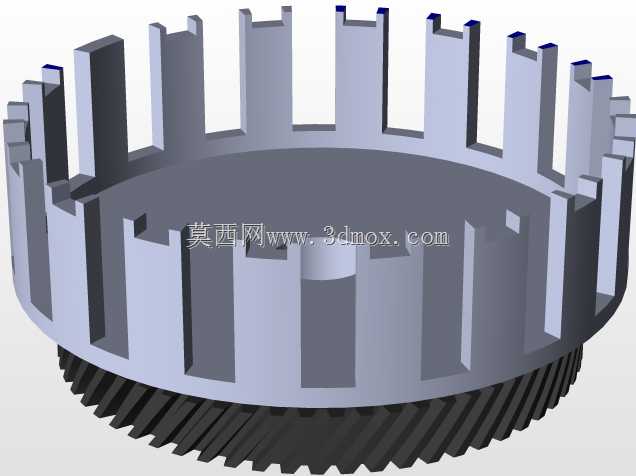

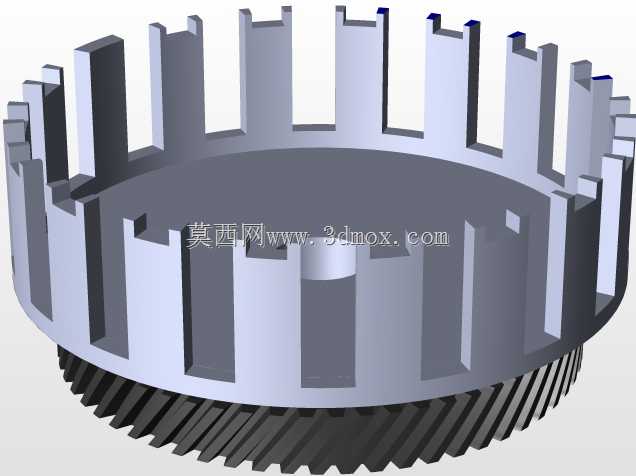

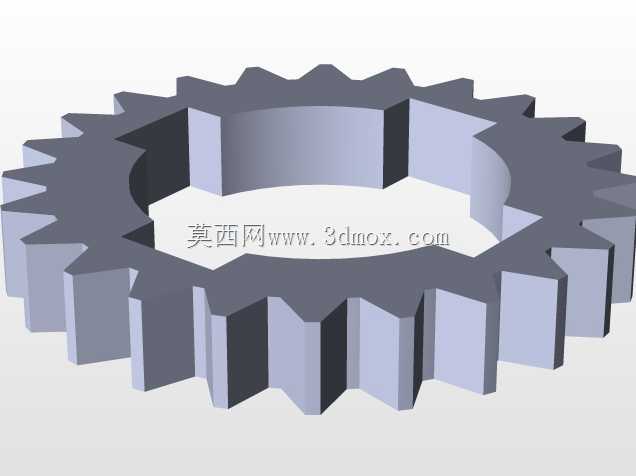

摩托车离合器从动毂带斜齿轮结构

　　该零件为跨骑式摩托车动力传动系统中的离合器核心承载构件，日常工况下需要同时承担摩擦片限位、动力扭矩传递、离合动作导向三个核心功能，是手动离合式摩托发动机与变速器之间的关键衔接部件。从实际装车场景来看，该构件安装于发动机右侧曲轴箱与变速器输入轴之间的腔体内，外侧嵌套多片交错排列的主动摩擦片与从动钢片，上部周向均匀分布的立式卡槽直接与从动钢片的外凸齿卡合，当离合器处于结合状态时，发动机曲轴输出的扭矩经过初级减速斜齿轮传递至该构件本体，再通过卡槽带动所有从动钢片同步转动，最终将动力传递给变速器输入轴，实现动力的平顺输出。

　　设计过程中首先需要匹配对应排量车型的扭矩承载上限，250cc排量单缸发动机的峰值扭矩通常在20N·m上下，初级减速比设定在3.0-3.5区间时，该斜齿轮副需要传递的最大扭矩接近70N·m，因此下部斜齿轮的法向模数选取2.25，螺旋角设定为18度，齿宽控制在12mm，既保证啮合重合度满足传动平稳性要求，又不会因为齿宽过大增加曲轴箱的轴向尺寸占用。上部的卡槽结构采用等距周向分布，单槽的宽度公差控制在±0.05mm，槽深18mm，保证从动钢片在槽内可以顺畅轴向滑动的同时，不会出现周向旷量，避免急加速或者急减速时钢片与卡槽之间出现冲击异响。

　　从安装边界来看，该构件的中心为阶梯通孔，大端内径匹配变速器输入轴的轴径，配合间隙选取H7/g6，保证构件可以绕输入轴自由转动，小端内径用于安装离合器缓冲弹簧的定位柱，孔位的同轴度公差要求控制在0.03mm以内，避免高速转动时出现动不平衡量，引发发动机整体振动。构件的底部斜齿轮与曲轴端的主动初级齿轮啮合时，中心距公差严格控制在±0.02mm，齿侧间隙保持在0.1-0.2mm之间，既避免热膨胀后出现齿轮卡滞，又不会因为间隙过大导致传动过程中出现敲击声。上部卡槽的外圆直径设计为112mm，刚好匹配离合器外罩的内部容纳尺寸，卡槽顶端的倒角设计为C1，方便装配时从动钢片的快速对位，减少生产线的装配辅助时间。

　　实际使用过程中，该构件需要承受频繁的离合冲击载荷，尤其是在半联动状态下，摩擦片传递的扭矩存在波动，卡槽的侧壁会受到持续的交变挤压应力，因此建模时在卡槽与主体圆环的衔接位置设计了R2的过渡圆角，避免应力集中导致的卡槽断裂失效。下部斜齿轮的齿端进行了C0.5的倒角处理，减少齿轮啮合时的端面冲击，同时降低啮合过程中的噪音水平。构件的整体壁厚设计为4mm，在保证结构强度满足峰值扭矩承载要求的前提下，尽可能降低零件的转动惯量，减少离合动作时的动力响应迟滞，提升换挡操作的平顺性。

　　建模过程中需要重点关注周向卡槽的等分精度，60个卡槽采用圆周阵列方式生成，阵列的角度公差控制在±0.02度，保证每一个卡槽与钢片齿的啮合间隙均匀，避免出现个别卡槽受力过大的情况。斜齿轮的生成采用参数化建模方式，通过输入法向模数、齿数、螺旋角、压力角等参数生成精确齿形，齿面的粗糙度要求达到Ra1.6，减少啮合过程中的磨损，延长齿轮副的使用寿命。中心孔的定位基准与齿轮的分度圆、卡槽的分度圆保持统一基准，保证装配后所有传动面的跳动量控制在允许范围内，高速转动时不会出现偏摆。
