3寸ANSI600快开式天然气管道气体过滤器

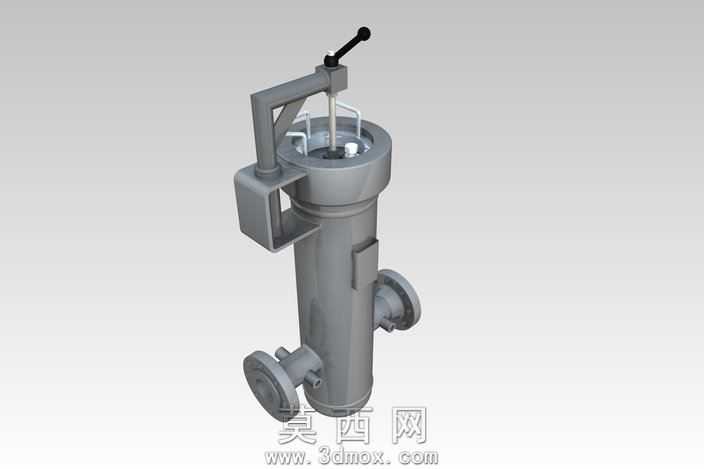

本模型为3寸ANSI600压力等级的立式快开式气体过滤器，采用三维参数化建模完成，整体结构严格遵循ANSI Class600高压管道设计规范，适配天然气输送管网的杂质过滤需求。建模过程中首先以筒体中轴线为基准搭建主装配骨架，自上而下完成各零部件的尺寸关联：主体承压筒体采用等径直筒结构，壁厚按照600磅级碳钢承压标准计算取值，筒体上下端分别设置快开压盖与底部封头，快开机构采用摇臂式锁紧结构，搭配顶部操作手轮实现无需专用工具即可快速开启更换滤芯的功能，摇臂与筒体之间设置铰接支撑座，保证开盖过程的结构稳定性与操作便捷性。筒体两侧对称设置3寸带颈对焊法兰接口，法兰密封面、螺栓孔排布完全符合ANSI B16.5标准尺寸，进出口流道经过平滑过渡处理，减少介质流经时的压损。筒体内部预留标准篮式滤芯安装位，设置滤芯定位台阶与密封槽，可适配不同精度的金属烧结或纤维过滤元件，筒体侧壁设置排污接口与压差检测接口，满足在线排污与滤芯堵塞状态监测的功能需求。材质渲染阶段，主体承压部件采用哑光碳钢金属质感，手轮、铰接销轴等操作件做发黑处理质感，法兰密封面做金属高光处理，清晰区分不同功能部件的材质差异。整体装配过程严格校验各运动部件的干涉情况，快开手轮的旋转行程、摇臂的开合角度均做运动仿真验证，保证结构动作逻辑合理，所有连接部位的密封结构均做细节还原，可直接用于高压天然气过滤场景的方案展示、结构校核与工程选型参考，模型结构完整，细节还原度高，能够清晰展现快开式高压气体过滤器的核心结构特点与工作原理。
