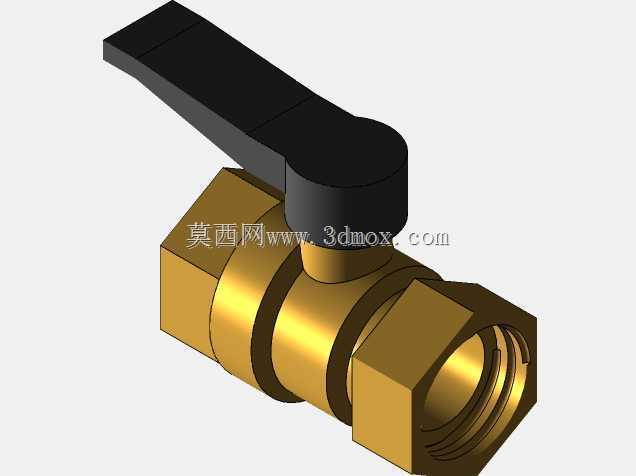

萨吉夫黄铜内螺纹手动球阀结构

　　在民用给排水、小型液压回路、低压气动输送、家装燃气管路这类对成本控制与安装便捷性要求较高的流体输送场景里，黄铜材质的手动球阀一直是终端管路通断控制的首选部件，这款萨吉夫结构的黄铜球阀，就是针对小通径低压管路场景优化的典型结构。从实际使用场景来看，这类球阀常被用在户内自来水支管、燃气入户端、小型设备冷却水回路、气动工具气源支路等位置，承担管路介质的通断控制功能，相比闸阀、截止阀，它的启闭行程极短，手柄旋转90度即可完成全开或全关操作，日常运维中操作人员可以快速判断阀门启闭状态，无需额外的开度标识，大幅降低误操作概率。从功能特性上看，这款球阀采用全黄铜锻压本体，材质本身的耐腐蚀性足以应对常温清水、天然气、低压压缩空气、

　　弱腐蚀性水性介质的长期输送，不会像铸铁阀那样容易出现锈蚀卡滞，也不会像部分塑料阀那样存在长期老化开裂的风险。内部的密封结构采用浮动球设计，球体与阀座密封面在介质压力作用下会自动贴合，低压工况下也能保证可靠密封，不会出现内漏问题；阀杆部位采用下装式结构，即使长期使用出现阀杆密封磨损，也不会出现阀杆被介质压力顶出飞出的安全隐患，这一点在燃气、带压水管路应用中尤为重要。设计思路上，这款球阀没有采用复杂的固定球或偏心结构，完全围绕小通径低压场景的实用性做减法：两端采用标准内螺纹连接接口，匹配常规民用与工业小通径管路的外螺纹接头，安装时无需焊接、法兰对接，仅需生料带配合管钳即可完成装配，现场施工效率极高；手柄采用加长扁平式杠杆结构，

　　启闭时的操作力矩更小，即使是手部力量较小的运维人员也能轻松完成启闭，手柄表面做了防滑的哑光处理，沾有水渍、油污时也不会打滑；本体的六角结构设计完全匹配标准管钳的夹持尺寸，安装时不会出现夹持打滑刮伤阀体表面的问题，同时六角结构的加强筋作用也提升了阀体的承压能力，在公称压力范围内不会出现阀体变形开裂的问题。从安装边界与尺寸适配角度看，这款球阀的结构长度严格遵循小通径螺纹球阀的通用安装尺寸，替换同通径的老旧球阀时无需调整两端管路的间距，直接拆下旧阀即可换装，不会出现管路错位需要重新改管的问题；阀体的最大外轮廓尺寸充分考虑了狭窄安装空间的需求，比如户内橱柜下方的水管路、设备内部的紧凑气路布局，安装时不会与周边的管路、设备壳体产生干涉，

　　手柄的旋转半径也做了优化，即使周边有相邻管路，也能完成90度的全行程旋转，不会出现手柄被卡住无法全开全关的情况。另外，球体的流道采用全通径设计，介质通过时的流阻极小，不会出现明显的压力损失，对于供水回路来说不会影响终端出水流量，对于气动回路来说不会因为阀件节流导致气压不足影响设备动作。在实际建模过程中，需要重点关注几个配合尺寸的公差：球体与阀座的配合间隙要控制在合理范围，间隙过大会导致密封失效内漏，间隙过小则会导致操作力矩过大启闭卡滞；阀杆与阀体的配合部位要预留密封件的安装槽位，保证密封件压缩量在合理区间，既不会因为压缩量过大导致阀杆转动卡涩，也不会因为压缩量不足出现外漏；两端内螺纹的公差要符合管螺纹标准，保证与外接接头的配合松紧度合适，不会出现拧入过浅密封不足或者拧入过紧胀裂阀体的问题。这类黄铜球阀虽然结构简单，但在建模时不能忽略细节结构，比如阀体内部的流道过渡圆角，这个结构可以减少介质流动时的湍流，降低流阻同时减少介质对阀体内壁的冲蚀，延长阀门使用寿命；手柄与阀杆的连接部位采用扁方配合结构，建模时要保证扁方的配合公差，避免长期使用后手柄与阀杆之间出现打滑空转的问题；阀体表面的倒角处理不仅是为了外观美观，更重要的是去除加工后的锐边，避免安装时划伤操作人员，同时也能减少螺纹安装时生料带被锐边刮断导致密封失效的问题。
