手摇驱动八音盒机械结构三维设计

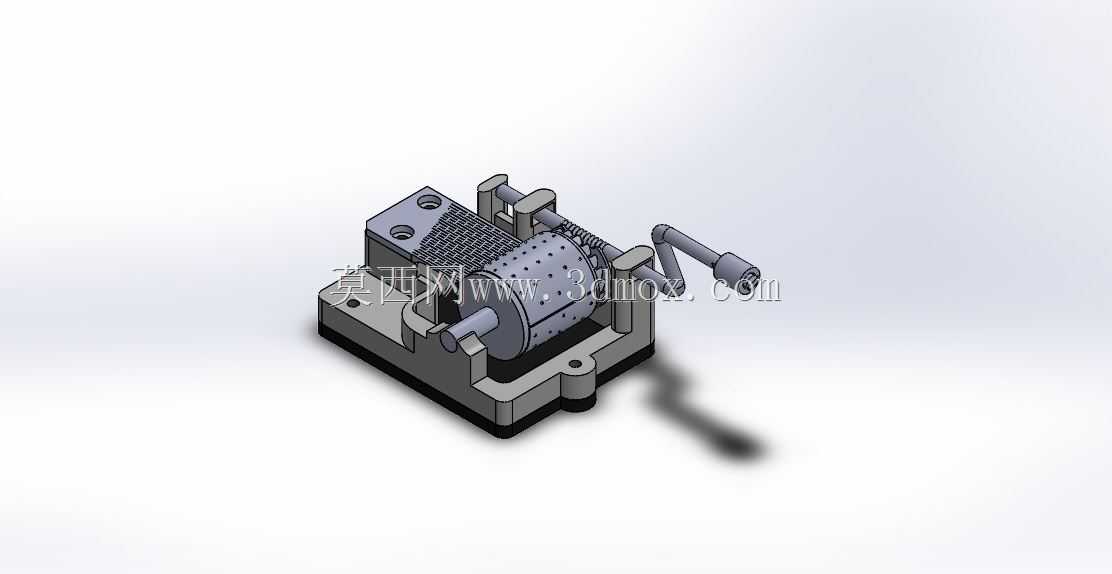

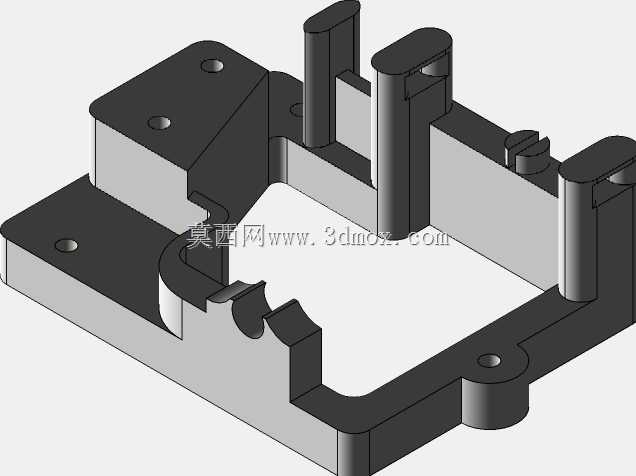

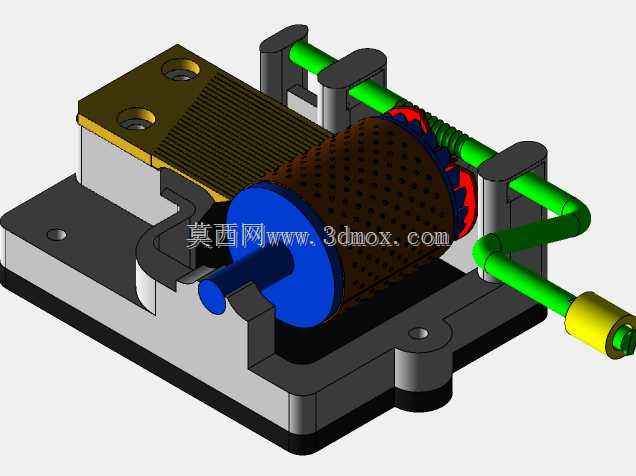

　　这款手动音乐盒的结构设计，核心围绕手摇动力输入、音序触发、发声共鸣三个核心功能模块搭建，整体采用模块化的装配思路，所有零部件的安装基准都统一在底部的金属基座上，基座底部预留了四个带沉孔的安装位，可直接通过M2规格的紧固件固定在木质或者亚克力外壳内，安装边界的长宽尺寸控制在65mm×45mm范围内，整体结构最高点距离基座安装面的高度为38mm，不会占用过多的外壳内部空间，适配市面上多数常规尺寸的八音盒外壳装配需求。

　　从实际应用场景来看，这类手动音乐盒结构除了作为文创礼品、DIY手工拼装玩具的核心机芯使用外，也可作为机械原理教学的演示教具，直观展示齿轮传动、凸轮触发的运动逻辑，相比电动驱动的音乐盒结构，手摇驱动的形式不需要额外配置电源与驱动电路，整体可靠性更高，也能通过摇动手柄的速度变化，灵活调整音乐播放的节奏，互动性更强。

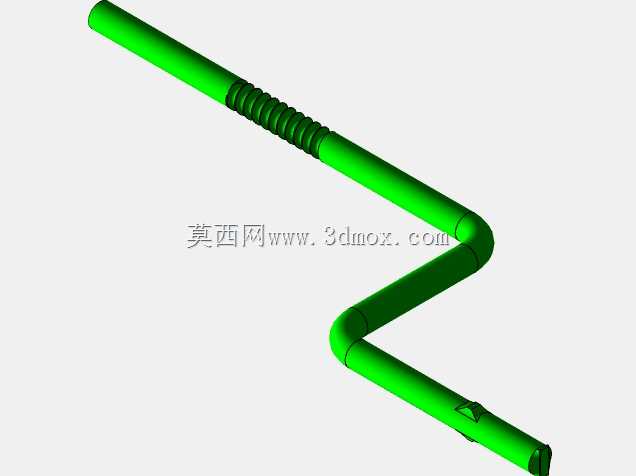

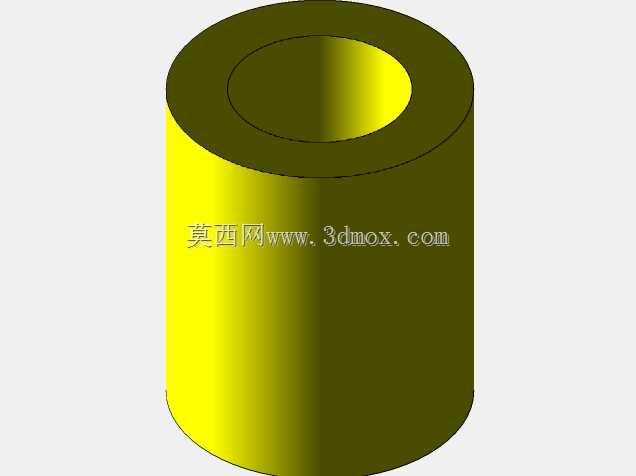

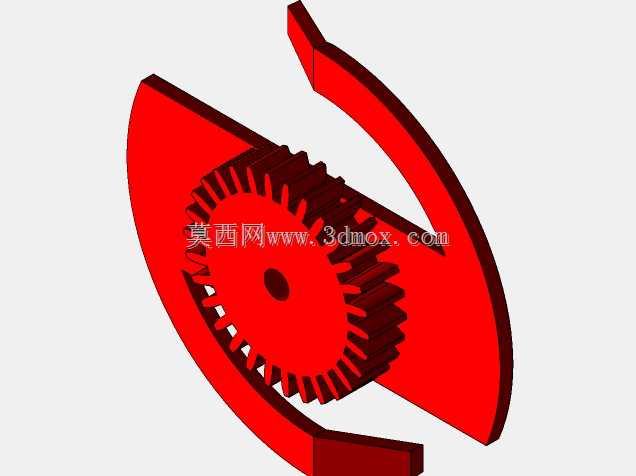

　　动力输入部分采用侧置的摇臂结构，摇臂末端做了滚花防滑处理，输入轴与摇臂之间采用D型截面配合，避免转动过程中出现打滑空转的问题，输入轴通过两个铜套支撑在基座的立板上，铜套与基座之间采用过盈配合装配，不需要额外添加润滑脂就能保证长时间转动的顺滑度，输入轴的动力通过一组减速齿轮传递到音筒主轴上，齿轮组的传动比设置为1:3.2，既保证正常摇动手柄时音筒的转速处于合适的发声区间，也不会因为传动比过大导致摇动手柄的阻力过高，即便是低龄用户也能轻松驱动。

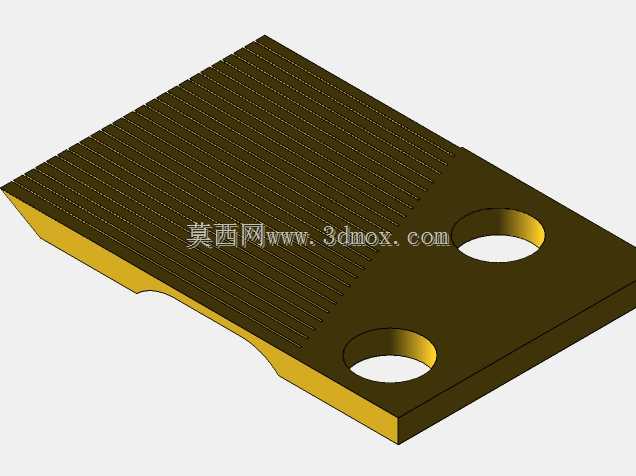

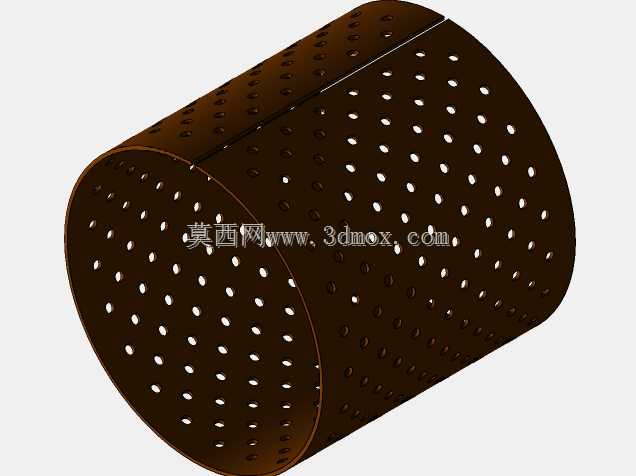

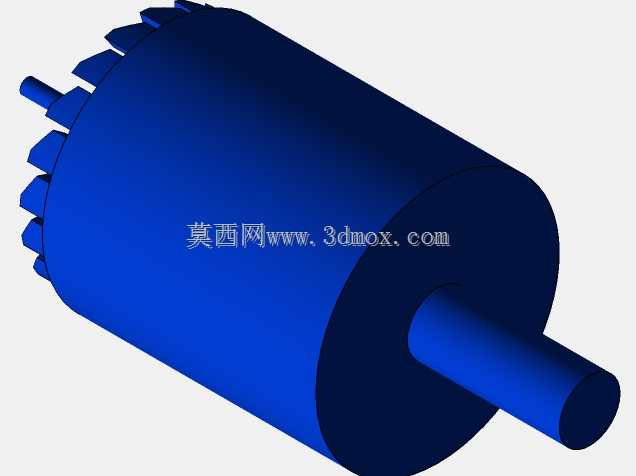

　　音筒是整个结构的核心功能件，表面按照对应曲目的音序分布了凸起的拨点，音筒主轴两端同样采用铜套支撑，转动过程中拨点会依次拨动对应长度的音簧，音簧采用弹簧钢材质冲压成型，根部通过两个紧固螺丝压合在基座的音簧安装台上，安装台与基座为一体化铣削成型，能保证音簧振动时的共鸣传导效率，不同长度的音簧对应不同的发声频率，拨点的凸起高度统一控制在0.8mm，既可以保证拨动音簧时的行程足够触发清晰的发声，也不会因为凸起过高导致拨点卡滞或者音簧形变过度出现疲劳断裂。

　　在止逆结构的设计上，输入轴端配置了一个棘爪式的单向止退结构，避免摇动手柄过程中出现反转导致的音序错乱，也能防止松开手柄时音筒在惯性作用下反转打乱播放节奏，棘爪采用弹性钢片制作，依靠自身弹力压合在棘轮齿面上，不需要额外配置弹簧件，减少了整体的零件数量，装配工序也更简单。整个结构的所有运动部件都做了运动间隙校核，相邻运动零件之间的单边间隙控制在0.1mm-0.15mm之间，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致传动过程中出现多余的晃动与异响，音筒与音簧之间的安装间隙经过反复调整，保证拨点与音簧的接触位置处于音簧有效振动长度的最佳触发点，避免出现发音闷哑或者跳音的问题。

　　从装配逻辑来看，整个结构可以分为基座组件、传动齿轮组件、音筒组件、音簧组件、摇臂组件五个子装配模块，每个模块都可以独立预装之后再进行总装，适合批量生产时的流水线装配作业，所有零部件的棱角位置都做了R0.3的倒角处理，既避免装配过程中划伤操作人员，也能减少零件应力集中的问题，提升整体结构的使用寿命。基座的边角位置做了下沉的避让槽，方便总装完成后整体卡入外壳的定位槽内，不需要额外打胶就能实现机芯与外壳的固定，后续维修更换也更加方便。
