双驱动式液压机械夹爪执行机构

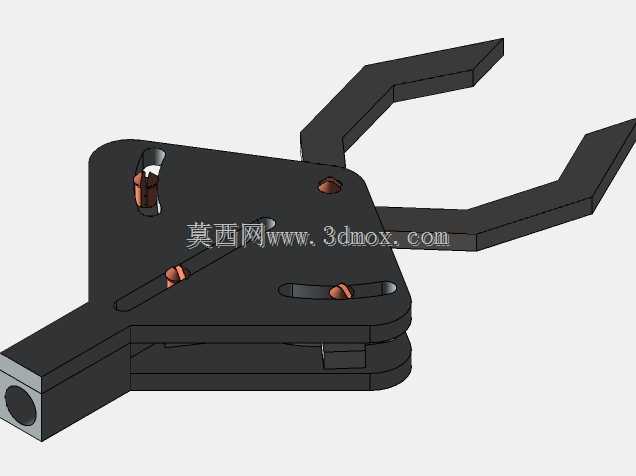

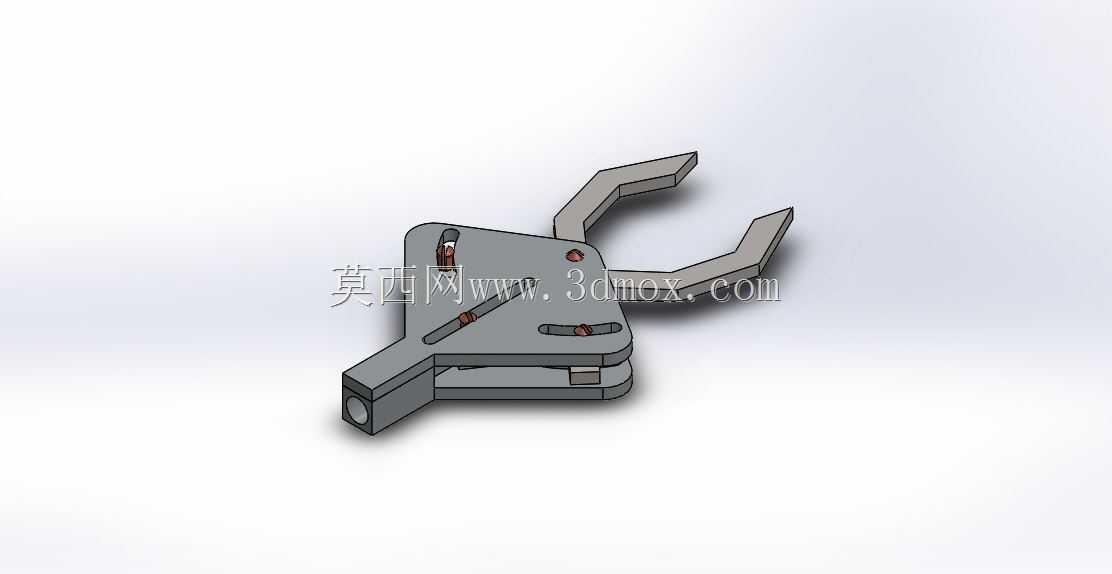

　　这款夹持执行机构的设计初衷，是面向小型自动化作业场景下的轻载夹持需求，可适配桌面级分拣工作站、教学实验演示平台、小型物料转运工位等多种应用场景，尤其适合需要低成本实现柔性夹持的入门级自动化改造项目。从结构布局来看，整体采用对称式双指开合设计，主体基座为一体化铣削成型的板式结构，两个夹爪指通过铰接销轴与基座连接，铰接位置设置了耐磨衬套安装位，可在长期往复摆动过程中降低铰接副的磨损量，延长机构的维护周期。

　　驱动端采用双输入接口设计，可匹配两个独立的线性驱动单元，本次方案中提及的注射器驱动形式，本质是利用液压传动的等压传递特性，通过连接充满传动介质的管路，实现两个驱动端的同步动作，避免单驱动带来的夹爪偏载问题，保证两个夹指的开合角度完全一致，夹持力输出均匀。在实际应用中，也可根据作业需求替换为微型气缸、微型电动推杆等标准线性驱动元件，无需改动主体结构即可完成驱动形式的切换，适配不同的现场动力源条件。

　　夹指部分采用弯折式仿生指形设计，指端做了收窄处理，可伸入狭小空间完成物料拾取，指身内侧预留了防滑垫安装槽，可粘贴橡胶、硅胶等柔性防滑材质，既可以提升夹持摩擦力，避免硬质工件夹伤表面，也能适配不同外形轮廓的工件，对圆柱形、方形、不规则外形的小型工件都有较好的适配性。夹指的开合行程通过铰接点的位置设计做了限位，最大开合角度下可容纳直径40mm以内的工件，完全收拢时指端间隙可控制在2mm以内，可夹持厚度2mm以上的薄型工件，覆盖绝大多数小型轻工零件、电子元器件、教学实验工件的夹持尺寸范围。

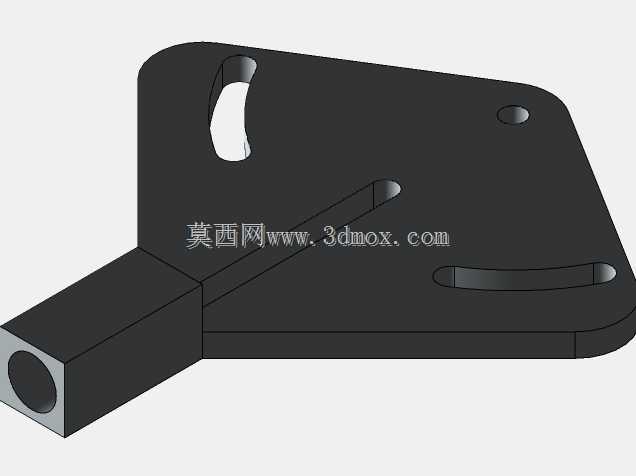

　　安装边界方面，机构尾部设置了标准的圆柱连接柄，直径为10mm，长度15mm，可直接适配市面常见的桌面机械臂末端法兰接口，也可通过配套的连接转接块安装在直线滑台、非标工装支架上，安装时仅需通过一颗紧定螺钉即可完成锁紧固定，拆装便捷，不需要复杂的调试过程。主体结构的整体轮廓尺寸控制在长85mm、宽60mm、厚12mm的范围内，整体重量不超过150g，不会给搭载的机械臂带来过大的负载负担，适配负载1kg以内的小型桌面机械臂使用。

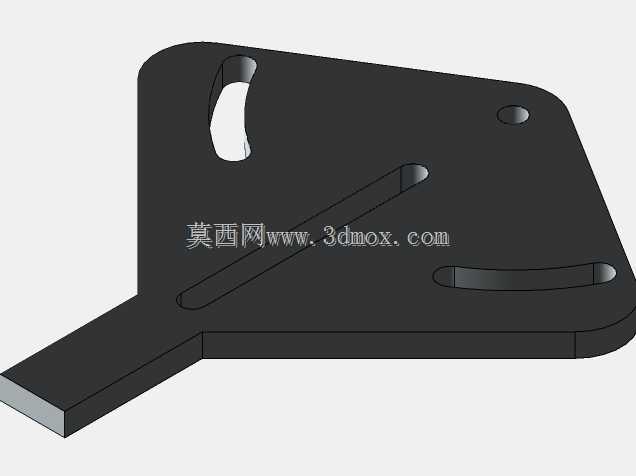

　　从设计细节来看，基座上预留了驱动件的安装定位孔，两个驱动输入点分别对应两个夹指的力臂位置，驱动件输出的直线推力通过力臂转化为夹指的绕轴摆动力矩，力臂长度经过优化计算，在常规0.5MPa的驱动压力下，单指输出的加持力可达到15N，足够稳定夹持重量在1kg以内的工件，同时不会因为加持力过大导致薄壁工件变形。铰接销轴采用标准的M3圆柱销，属于通用标准件，后期维护更换时不需要定制配件，可直接从五金市场采购替换，降低后期运维成本。

　　在实际工况使用中，该机构可完成电子元件分拣、小型零件上下料、实验样品转运等重复性夹持动作，相比齿轮传动的夹爪，这种连杆铰接式结构的传动间隙更小，开合动作的响应速度更快，没有齿轮传动带来的回差问题，夹持定位精度可控制在0.1mm以内，满足小型精密零件的拾取定位需求。同时整体结构没有复杂的曲面特征，所有零部件都可通过普通的铣削、线切割工艺加工完成，不需要开模，小批量制作的成本极低，非常适合非标自动化项目的快速打样验证，也适合作为机械原理教学的演示模型，直观展示连杆传动、液压驱动的工作原理。

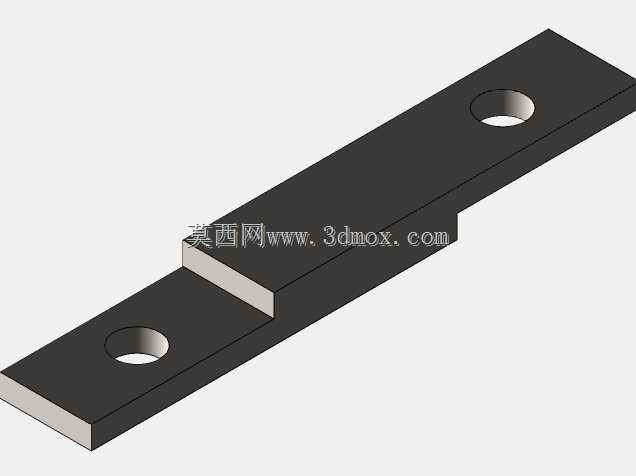

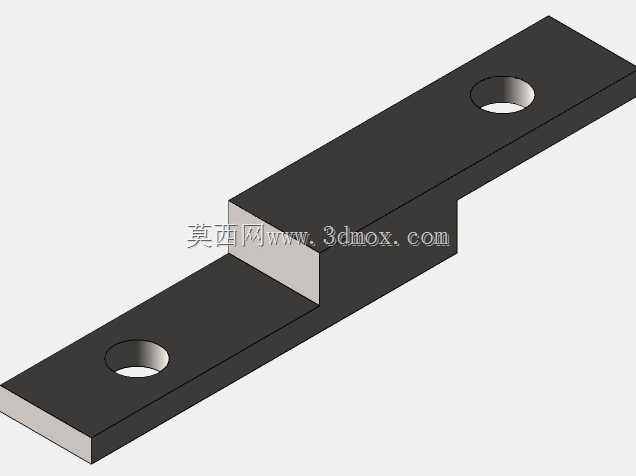

　　结构设计上充分考虑了加工工艺性，所有板件的厚度统一为5mm，加工时可直接选用标准厚度的铝板、亚克力板或者钢板下料，不需要额外的厚度加工工序，所有安装孔都采用标准公制螺纹规格，铰接孔的公差带选用H7精度，与销轴的配合为间隙配合，既保证转动灵活，又不会出现过大的晃动间隙。机构的运动过程中没有干涉风险，所有运动部件的活动范围都在主体轮廓的投影范围内，安装使用时不需要额外预留周边的避让空间，可在紧凑的工位布局中使用。
