推拉式快速压紧锁闭执行构件结构

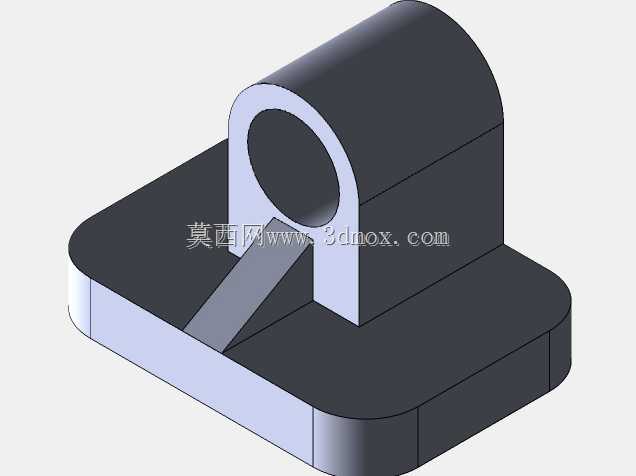

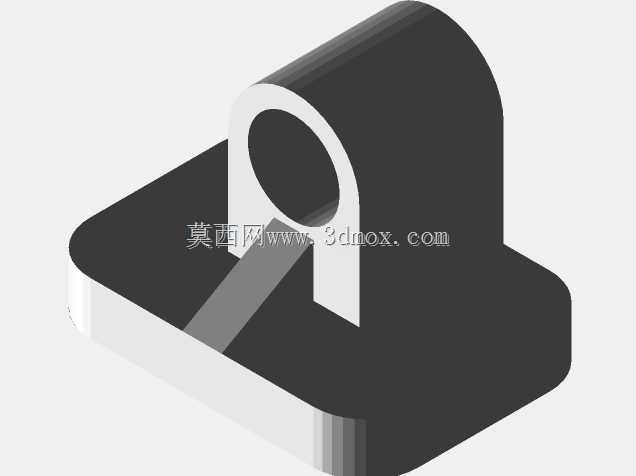

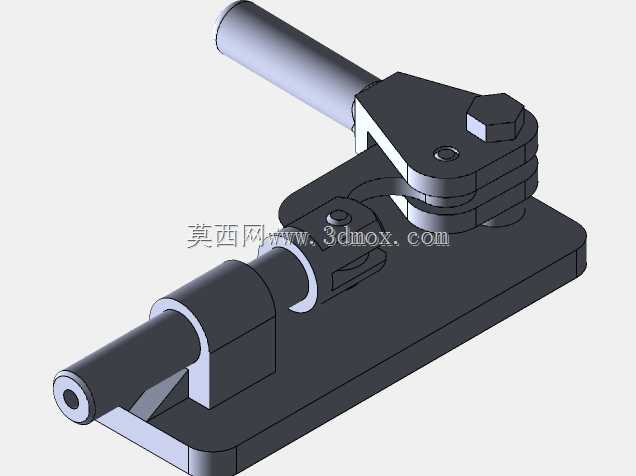

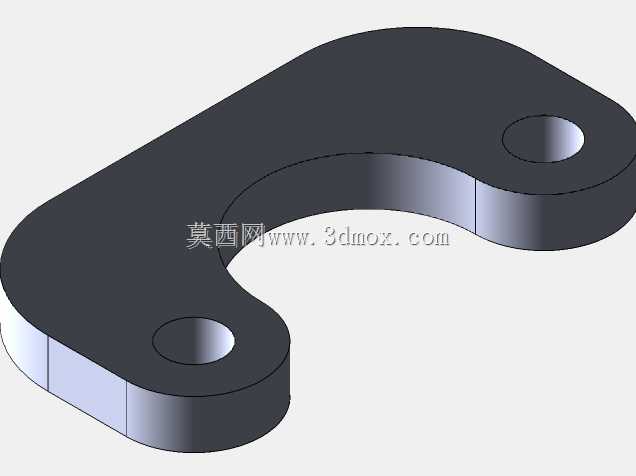

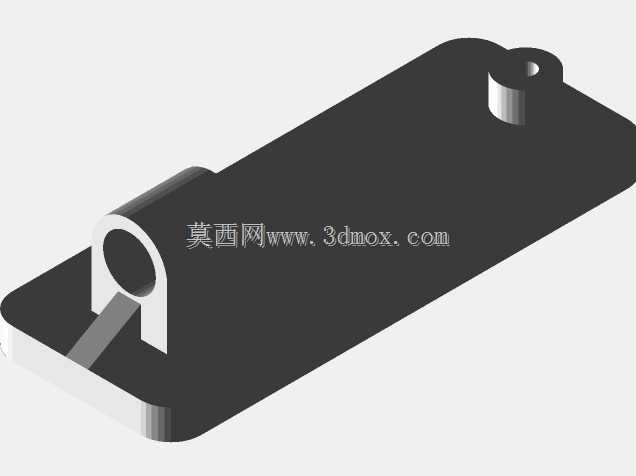

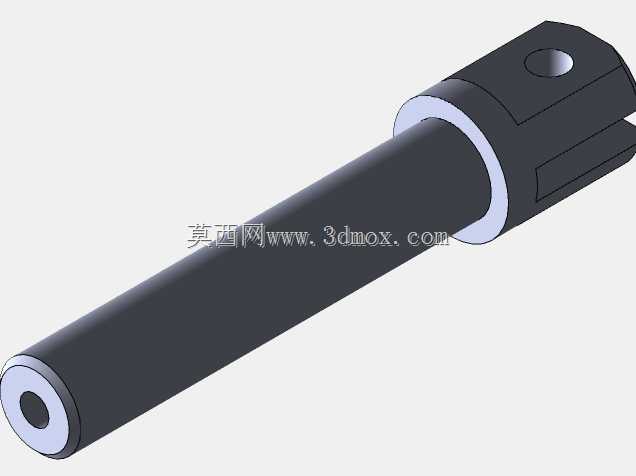

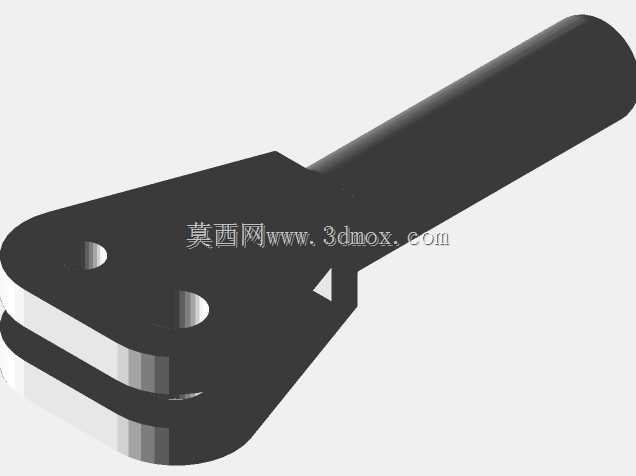

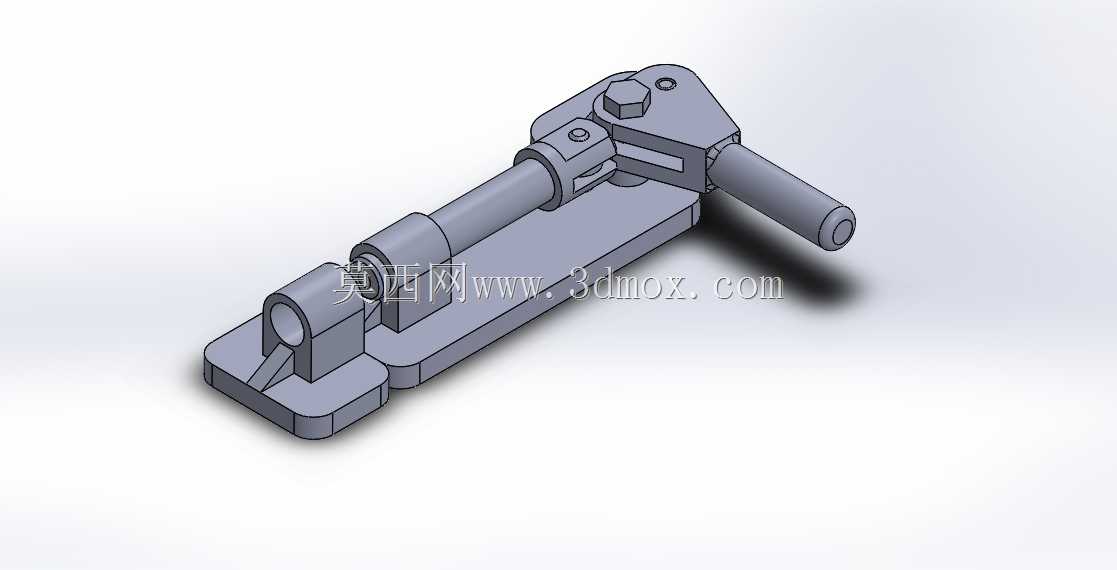

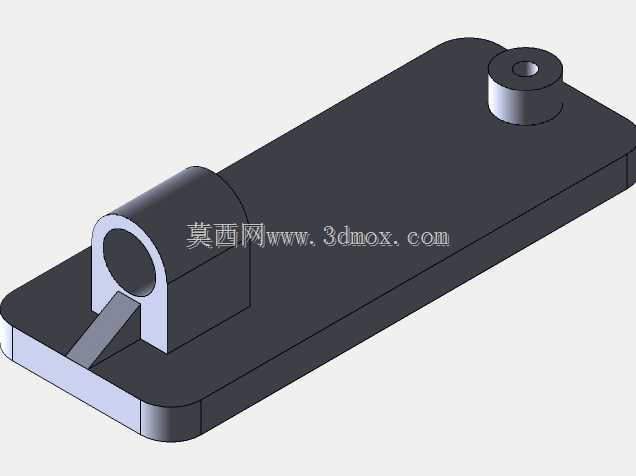

　　该锁闭构件属于推拉式快速压紧类执行结构，日常在工业场景中多用于需要频繁启闭、且闭合后需要提供稳定压紧力的工位，比如小型设备检修门的快速锁止、工装夹具上的工件侧向压紧、输送线旁安全防护门的快速闩锁，甚至部分户外箱体的舱门固定也会用到同原理结构，相比螺纹旋紧的锁件，它的操作行程短，扳动一次手柄即可完成锁止或解锁，不需要多圈旋转，在需要快速开关的作业场景下能大幅减少操作耗时。从结构组成来看，整套构件包含安装底座、滑动导杆、铰接压头、操作手柄以及铰接联动件几个核心部分，底座上设置了两个同轴的导向支撑座，为滑动导杆提供直线运动的导向约束，导杆一端连接执行压头，另一端通过铰接连杆和操作手柄相连，手柄的铰接支点固定在底座端部的凸台上，当手柄向下扳动到锁止位置时，铰接点会越过连杆与手柄的共线死点，依靠结构死点实现自锁，此时即便压头受到反向的推力，也不会推动手柄回弹解锁，锁止状态的可靠性完全由机械结构保证，不需要额外增加弹簧或者锁销来维持状态。设计这套结构的时候，首先要确认的是锁止行程，也就是导杆从解锁位置到锁止位置的直线移动距离，这个参数需要匹配被压紧件的开合间隙，比如检修门和门框之间的密封件压缩量通常在2-3mm，加上门体的装配间隙，导杆的有效工作行程设置在8-12mm比较合适，既不会因为行程太小导致门体关不严，也不会因为行程太大需要手柄转动过大角度才能完成锁止。安装边界方面，底座采用平板式安装结构，两个安装耳上预留了沉头螺钉孔，

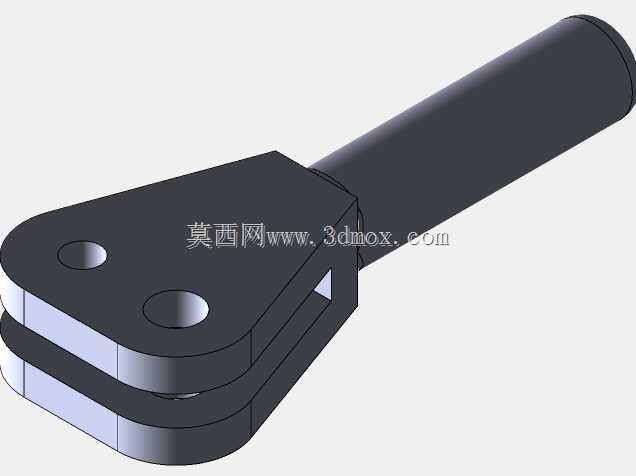

　　可以直接通过M4或者M5的内六角螺钉固定在安装基体上，底座的总长度根据导杆行程调整，常规工况下整体长度控制在120mm-150mm区间，宽度方向不超过40mm，安装面到导杆中心的高度保持在20mm左右，不会占用过多的安装空间，适合在紧凑的设备空间内布置。导向支撑座和导杆的配合间隙需要控制在H8/f7的公差带内，间隙太小会导致导杆滑动卡滞，尤其是在有少量粉尘或者切削液的车间环境下，过小的配合间隙很容易因为杂物进入导致动作不畅，间隙太大则会导致导杆出现径向晃动，锁止的时候压头的压紧位置出现偏移，影响锁止的稳定性。操作手柄的长度设计需要兼顾操作力和空间占用，手柄过短会导致锁死的时候需要施加很大的扳动力，操作手感差，

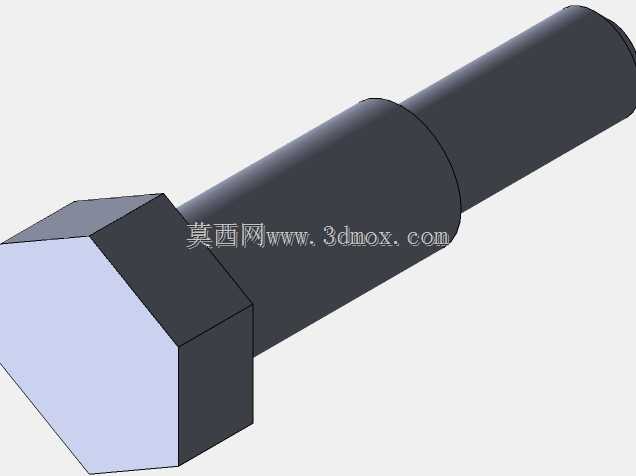

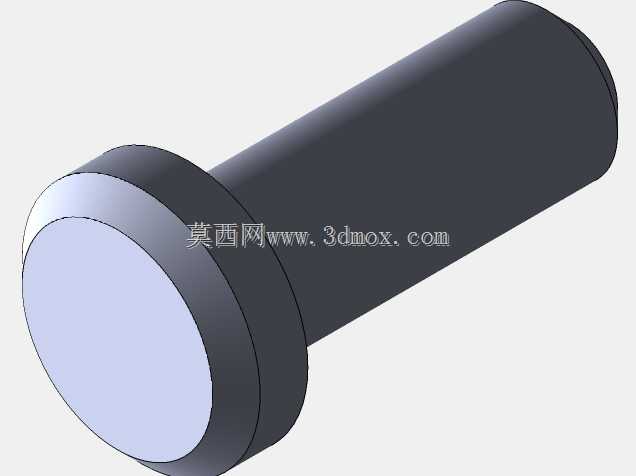

　　手柄过长则会在解锁后突出于设备表面，容易在人员走动的时候发生磕碰，常规设计下手柄的有效握持长度设置在50mm左右，配合铰接点的力臂比，最终操作力可以控制在15N以内，操作人员单根手指就能扳动手柄完成操作。压头部分采用了可调式结构设计，压头和导杆之间通过螺纹连接，可以根据被压紧件的实际厚度调整压头的伸出长度，调整完成后通过锁紧螺母固定，这样同一套构件可以适配一定厚度范围内的不同被连接件，不需要针对不同的安装间隙重新加工定制构件，提升了结构的通用性。在铰接位置的设计上，所有的铰接销轴都采用了带防脱结构的设计，销轴端部设置卡簧槽，安装完成后卡入轴用挡圈，避免设备运行过程中因为振动导致销轴脱出，造成结构失效，

　　铰接孔和销轴之间的配合采用间隙配合，表面做硬化处理，减少长期反复扳动造成的铰接位置磨损，延长构件的使用寿命。实际使用过程中，锁止状态下的压头会对被连接件施加垂直于安装面的压紧力，这个压紧力的大小可以通过调整压头的旋入长度来控制，调整到密封件完全压缩、门体无晃动即可，不要过度压紧避免长期受力导致导杆出现弯曲变形。解锁的时候只需要向上扳动手柄，铰接点越过死点位置后，连杆会带动导杆向后回缩，带动压头脱离被压紧件，此时门体或者被固定件就可以自由开启，整个解锁动作的行程只需要手柄转动90度左右即可完成，操作非常便捷。这套结构没有复杂的弹性元件或者电子元件，全部由金属机加工件组成，环境适应性强，在-20℃到80℃的工作环境下都能稳定工作，不会因为温度变化出现动作失效的问题，适合在各类工业设备、工装夹具、防护设施上作为快速锁闭构件使用。
