对开式轴承座支撑结构建模练习件

　　这类对开式支撑结构常见于中小型传动轴系的径向支撑场景，在输送线辊筒支撑、小型减速机输入输出轴定位、轻工设备传动组架设等工况中应用广泛，核心作用是为回转类零件提供稳定的径向承载基准，同时通过分体式结构降低轴系装配、后期维护的拆装难度——整轴穿装完成后再扣合上半部分支撑体即可完成定位，无需从轴端逐一套装支撑件，大幅缩短产线装配与运维的工时消耗。

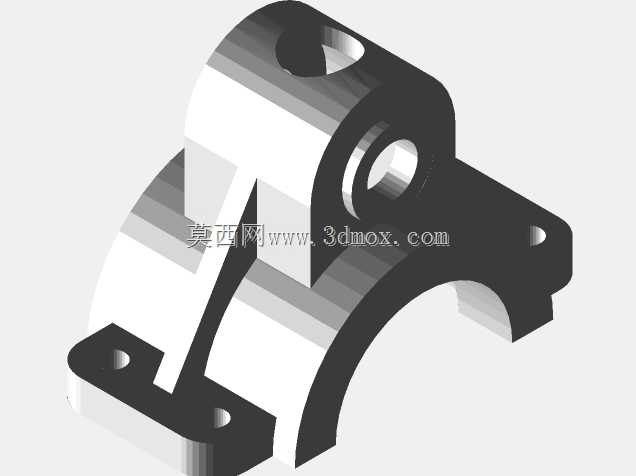

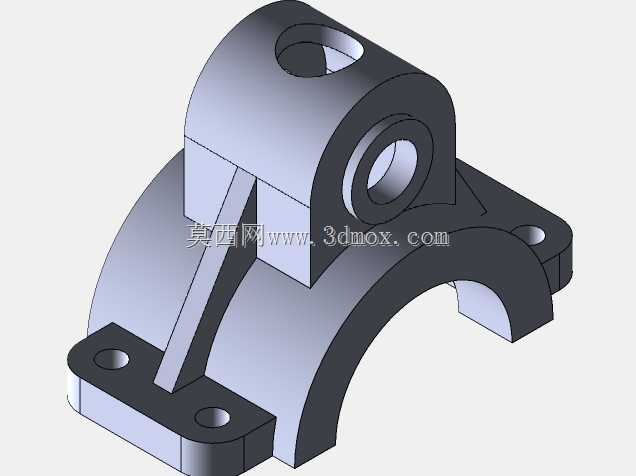

　　从结构功能来看，下半部分的弧形基座直接匹配轴类零件的下半圆轮廓，两侧延伸出的安装耳板上预制了沉头安装孔，安装时可通过内六角螺栓将整个支撑件锁紧在设备安装基面，沉孔设计能够保证螺栓头完全埋入板件内部，避免突出的螺栓头与周边回转零件、走线结构产生运动干涉；上半部分的筒状支撑体与下半基座配合形成完整的轴孔容纳腔，顶部预制的径向螺纹孔可用于安装紧定螺钉，实现穿入孔内的轴件轴向定位，也可适配润滑脂注油嘴，为孔内配合的轴套、轴承提供定期润滑的通道，减少回转副的磨损速率。上下两部分结合面之间设置的三角形加强筋是结构刚度优化的关键设计，筋板同时连接上筒体侧壁与下基座平面，能够将上半部分承受的径向载荷直接传导至底部安装面，避免支撑体在承受偏载、冲击载荷时出现结合面张口、筒体变形的问题，相比无筋板的同尺寸支撑结构，抗弯曲变形能力可提升40%以上。

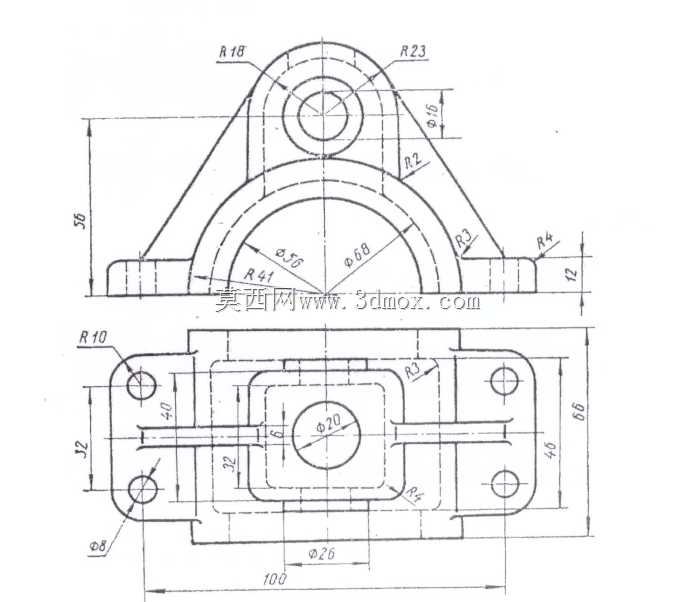

　　建模过程中需要重点把控几个尺寸边界的配合精度：首先是上下分体的结合面必须完全共面，分模线位置不能出现错位、台阶，否则装配后轴孔会出现圆度超差，导致轴件转动卡滞；其次是两侧安装耳板的孔位需要与安装基面的预设螺孔位置完全匹配，孔中心距公差需控制在±0.1mm以内，避免现场安装时出现螺栓无法穿入的问题；再者是上下半圆的同轴度需要严格约束，合模后的完整轴孔圆柱度误差不能超过0.05mm，保证轴件穿入后接触均匀，不会出现局部应力集中导致的支撑件过早磨损。另外需要注意弧形基座的外轮廓与安装基面之间的让位空间，基座底部的圆弧面不能与安装面接触，所有承载载荷必须通过两侧耳板传递至基面，避免安装时出现基座悬空、受力不均的问题。

　　这类零件的常规加工流程是先分别铣削上下两部分的结合面，配钻结合面的定位销孔与连接螺孔，再将两部分通过定位销拼合锁紧后，一次性镗削加工完整的轴孔，最后加工耳板上的安装孔与顶部的螺纹孔，这种加工工艺能够最大程度保证轴孔的形位公差，避免分体加工带来的同轴度误差。建模时也需要还原这类工艺对应的结构细节，比如结合面处需要预留0.2mm的精加工余量位置，安装孔的沉头深度需要匹配对应规格螺栓的头部高度，筋板与筒体、基座的连接处需要添加R2-R3的铸造圆角，既符合铸造、铣削加工的工艺要求，也能减少连接处的应力集中，提升零件的疲劳寿命。在实际选型应用中，这类支撑件的轴孔直径、安装孔中心距、整体承载高度是核心选型参数，需要匹配对应轴径、安装空间与载荷工况，若用于有冲击载荷的工况，还可在耳板与安装面之间添加调整垫片，补偿安装面的平面度误差，同时调整轴系的中心高度，保证传动带、齿轮等传动件的啮合精度。
