可调节伸缩式安装支撑连接组件

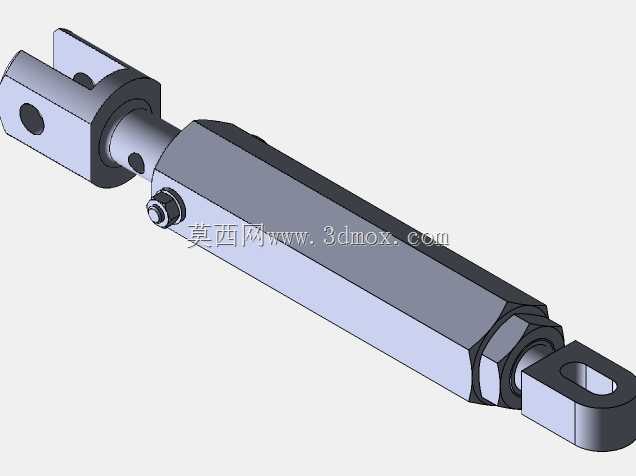

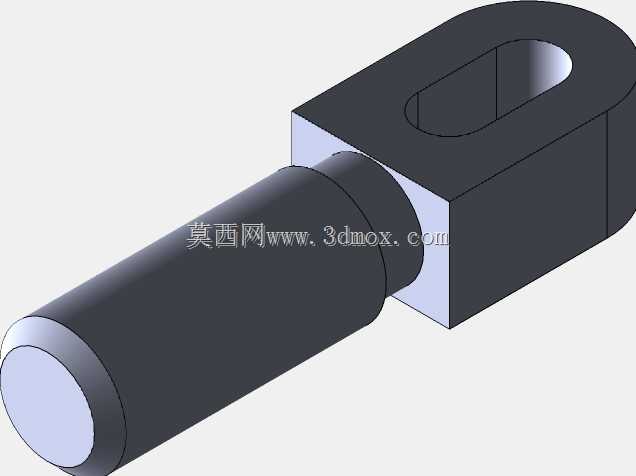

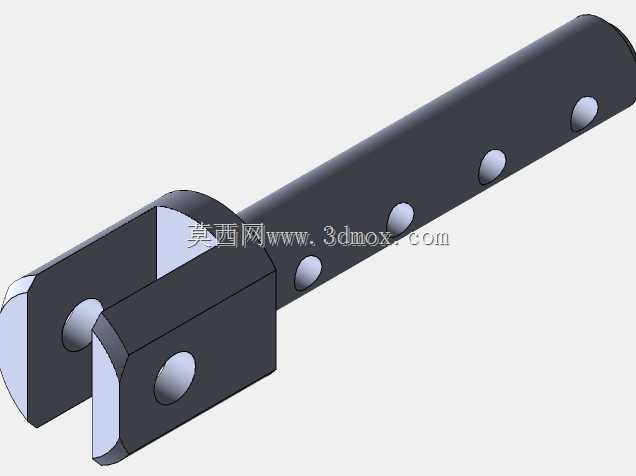

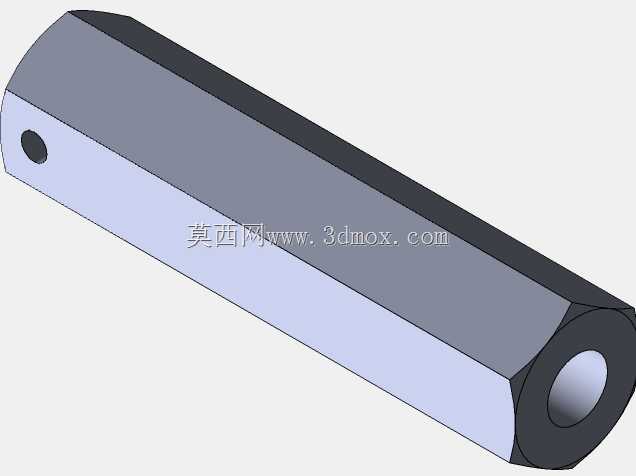

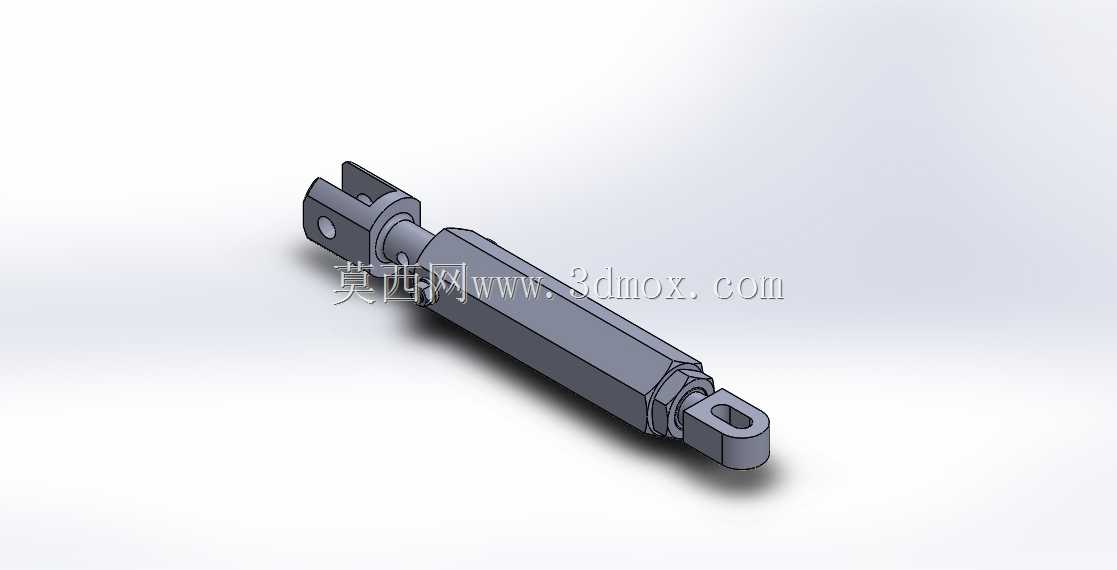

　　这类伸缩式支撑连接组件，在工业现场的应用场景覆盖极广，小到自动化检测工位的传感器安装位调整，大到小型工装夹具的支撑高度适配，甚至部分轻型设备的辅助支撑点位，都能见到这类结构的身影。很多现场调试人员都遇到过安装点位固定后，后续因为工艺调整需要微调部件位置的情况，要是用固定长度的支撑件，要么重新打孔攻丝改安装位，要么额外堆垫片凑尺寸，不仅调试效率低，反复拆装还容易破坏原有安装面的精度，这种可伸缩的结构刚好能解决这类痛点。从结构设计来看，整个组件采用两端铰接耳片加中间伸缩套筒的组合形式，一端的耳片用来连接固定安装基座，另一端的耳片连接需要支撑或者调整位置的功能部件，中间的套筒副通过螺纹配合实现长度调节，

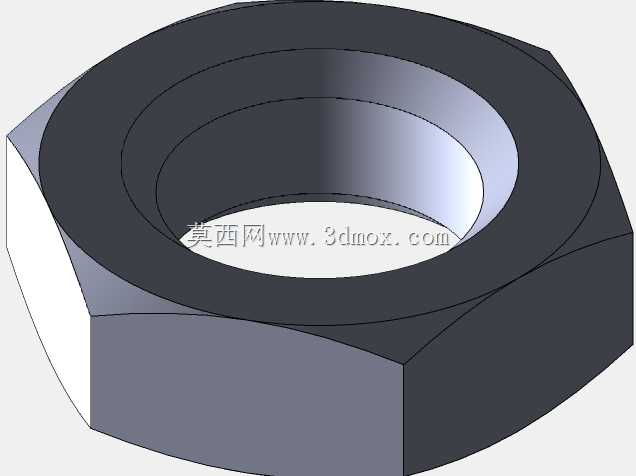

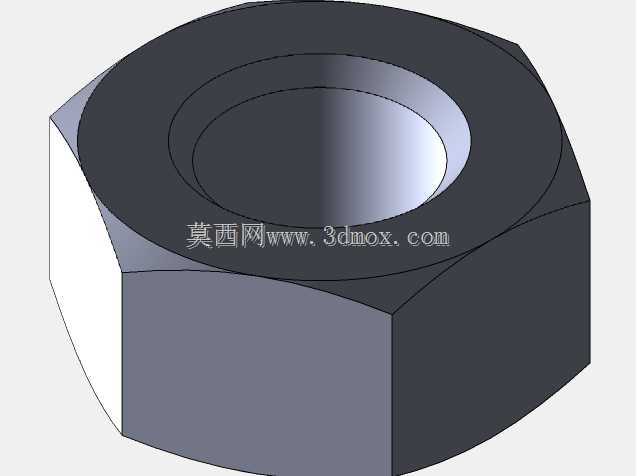

　　调节到位后可以通过锁紧螺母锁死固定长度，避免设备运行过程中因为振动出现长度滑移。设计的时候首先要考虑的是伸缩行程的覆盖范围，要匹配常见的安装位调整余量，不能行程太短满足不了常规调试需求，也不能行程太长导致套筒配合段过短，支撑的时候出现刚性不足的挠变。两端的铰接孔位尺寸要适配通用的安装螺栓规格，耳片的厚度要根据支撑负载做强度校核，避免受侧向力的时候出现耳片变形或者断裂。中间的配合段采用细牙螺纹设计，一方面细牙螺纹的自锁性能更好，配合锁紧螺母之后防松效果更可靠，另一方面细牙螺纹的调节精度更高，微调的时候可以更精准地控制支撑长度，满足精密安装的对位需求。安装边界方面，组件收缩到最短长度的时候，整体外径不会超过套筒的最大外圆尺寸，

　　两端耳片的旋转平面要和伸缩方向保持同轴，安装的时候不需要额外预留过大的避让空间，只要保证两端铰接点的连线方向和伸缩方向一致，就能顺畅完成长度调节。实际使用的时候，这类组件不需要做复杂的预埋或者定制安装座，只要在两个需要连接的点位上加工对应尺寸的铰接孔，穿入连接螺栓就能完成初步安装，之后旋转中间的套筒段调整长度，直到被支撑的部件到达预设位置，再把锁紧螺母拧紧抵靠在套筒端面上，就能完成整个安装固定流程。和固定式支撑件比起来，这种结构最大的优势就是适配性强，同一规格的组件可以覆盖一定范围内的不同安装距需求，能减少备件的储备种类，现场维护更换的时候也不需要反复测量定制长度，直接调整到需要的尺寸就能使用。结构上没有复杂的异形零件，

　　所有部件都是回转类结构加平板耳片，加工工艺性好，套筒部分采用标准型材加工就能满足精度要求，不需要开模或者做复杂的成型工艺，制造成本可控。做三维建模的时候，要重点注意螺纹配合段的同轴度公差，还有两端耳片铰接孔的轴线平行度要求，要是同轴度没控制好，伸缩调节的时候会出现卡滞，调节阻力变大甚至无法顺畅转动；要是耳片孔的平行度超差，安装之后会产生额外的装配内应力，长时间受力容易出现部件疲劳损坏。另外锁紧螺母的接触面要做平整处理，保证锁紧的时候整个端面均匀受力，避免单点受力导致锁紧失效。这类组件在做负载选型的时候，要根据实际支撑的部件重量、运行过程中的振动冲击系数来选择对应杆径的规格，杆径越粗，套筒的配合长度越长，能承受的径向负载和轴向负载就越大，要是用在有持续振动的工位上，还可以在锁紧螺母的位置增加防松垫圈，进一步提升连接可靠性。很多轻型自动化设备的防护门支撑、检测传感器的角度调整支架、小型物料导向件的支撑位，都会优先选用这类伸缩结构，就是因为它调整方便，固定可靠，不需要复杂的辅助结构就能实现长度方向的无级调节，比多排孔位的档位调节支架适配性更强，也比导轨滑块式的调节结构成本更低，结构更紧凑，不会占用过多的安装空间。
