蓝色钳式迷你转轮夹持工具设计

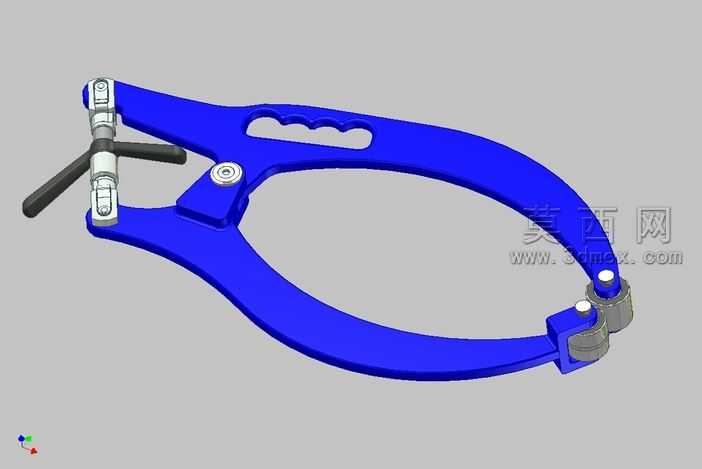

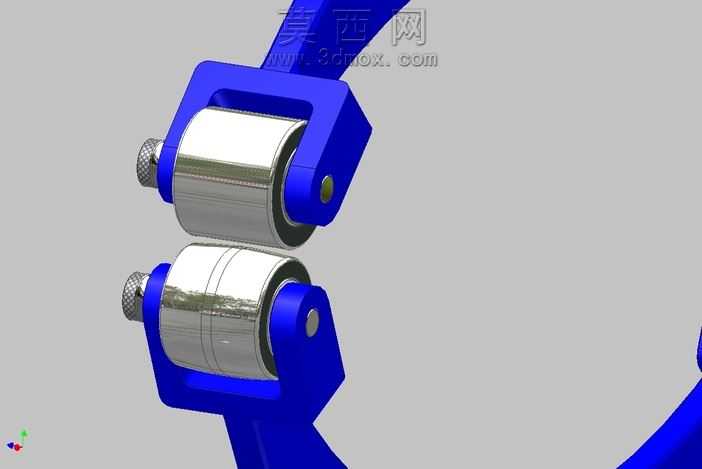

本作品为钳式结构的迷你转轮夹持工具，整体采用三维参数化建模完成，建模过程中优先对主体钳身进行草图绘制，通过多段样条曲线勾勒出符合人手握持的弧形轮廓，在钳身握持区域设计了内凹的指槽结构，提升握持时的贴合度与防滑性能，再通过拉伸凸台命令生成钳身的基础实体，对所有棱边做等半径圆角处理，避免尖锐边角带来的使用安全隐患。建模时对铰接部位做了精细化结构设计，枢轴位置采用带台阶的圆柱配合结构，保证两个钳臂转动时的同轴度，同时预留了合理的装配间隙，避免转动过程中出现卡滞问题。钳头的转轮夹持端设计了两个对称的弧形卡位结构，卡位内侧做了防滑纹理的细节建模，能够适配不同直径的小型转轮类零件，夹持端外侧设置了可调节的锁紧顶丝结构，通过螺旋配合的建模方式还原顶丝的进给行程，可根据夹持需求调整夹持力度，保证夹持转轮时的稳定性。钳身尾部设置了快锁扳扣结构，通过多实体建模完成扳扣的铰接与锁止结构设计，扳扣表面做了防滑滚花的细节处理，方便单手操作完成锁止与释放动作。材质渲染方面，主体钳身采用亮蓝色工程塑料材质，调整材质的粗糙度与反光参数，还原硬质工程塑料的哑光带微光泽的质感；铰接枢轴、锁紧顶丝、快锁扳扣等金属部件采用镀铬金属材质，调整金属的反射率与环境 occlusion 参数，还原金属部件的亮面金属质感；防滑纹理与滚花部位适当提高粗糙度参数，区分不同功能区域的材质差异。整体装配完成后进行干涉检查，确认所有活动部件在全行程运动过程中无结构干涉，转动副的活动范围符合手动工具的操作逻辑，整体结构紧凑小巧，兼顾夹持稳定性与操作便捷性，可用于小型转轮类零件的夹持固定、拆装辅助等场景，建模过程中所有特征均保留参数化历史记录，可根据实际使用需求调整钳身开合角度、夹持端尺寸等参数，适配不同规格的转轮零件使用。
