台式小型液压压力机管路集成结构

　　这套台式小型液压压力装置，主要面向小吨位压装、试样压制、小型零部件铆接这类轻载作业场景，常见于职业院校液压实训台、电子接插件压装工位、小型五金件铆合工序，也可作为实验室材料小试样压型的配套设备，相比落地式大吨位液压机，它的占地尺寸控制在1200mm×800mm的工作台面范围内，整体高度不超过1100mm，不需要专门做设备基础，直接放置在标准工业工作台上即可完成安装，安装边界只需要预留后侧150mm的管路检修空间、左右侧各100mm的操作避让空间，就能满足日常操作和维护需求。

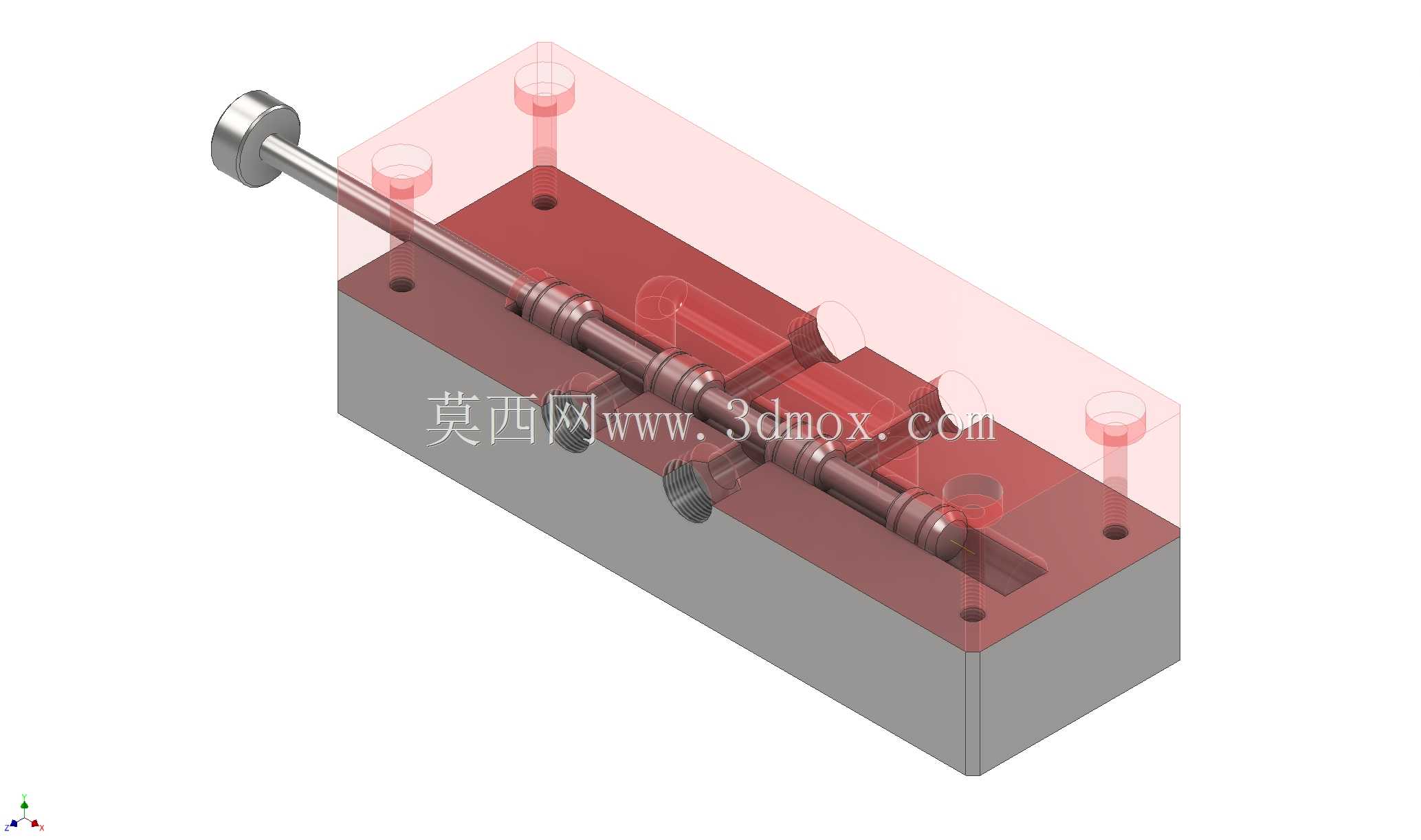

　　从功能配置上看，这套装置集成了独立的液压动力单元、执行压头、控制阀组和管路系统，执行端采用UCJ5型活塞液压缸搭配双作用气缸的复合执行结构？不对，仔细看管路走向，其实是液压动力单元输出压力油，经过滑阀式换向阀组控制流向，驱动垂直安装的活塞液压缸完成下压和回程动作，液压缸的额定输出压力可以通过阀组上的调压旋钮调整，适配不同压装力需求的工件，压头下方配置了带定位槽的工装平台，平台表面加工有标准T型槽，可以快速更换不同的压装夹具，不需要重新加工安装孔位，适配不同外形的小零件压装作业。

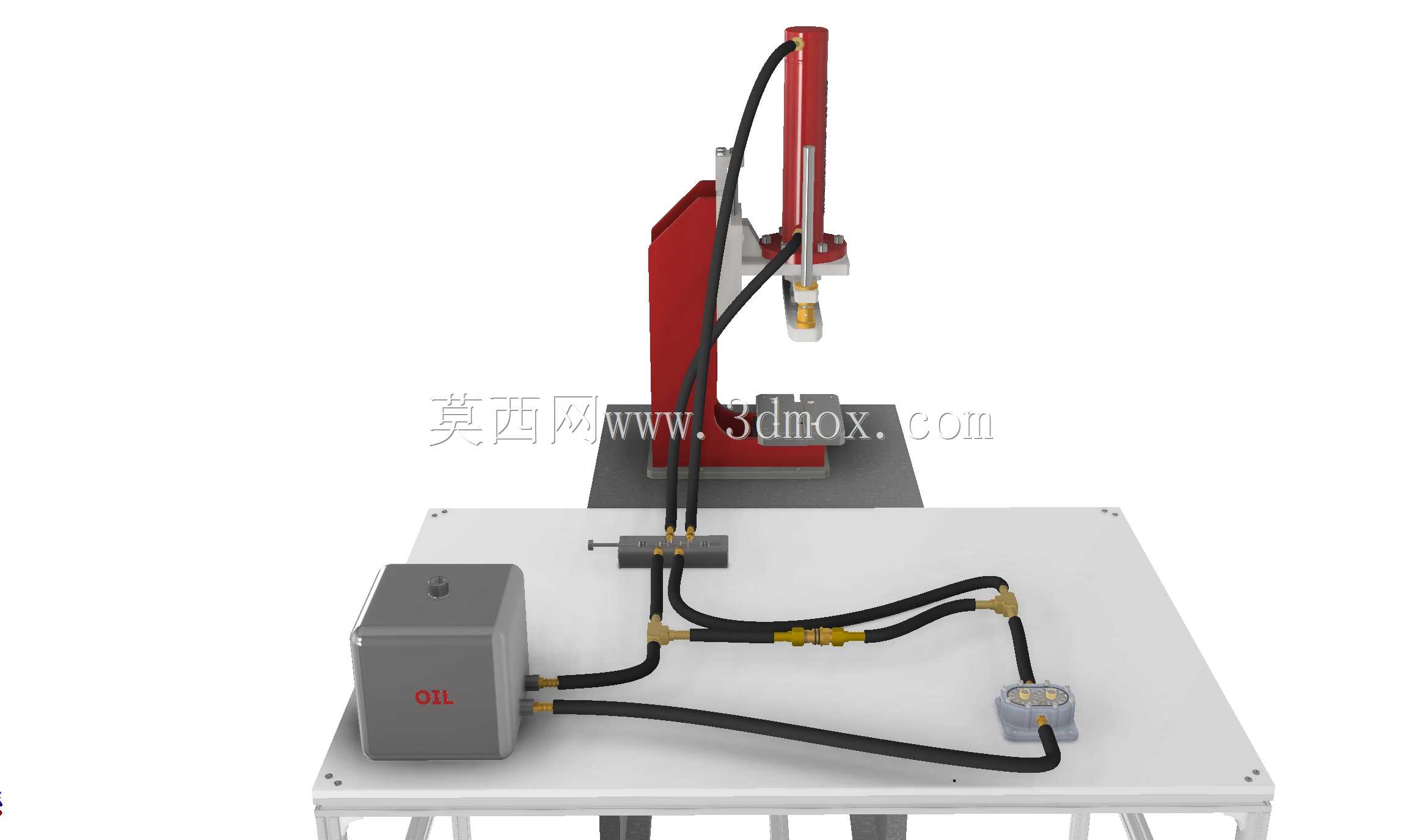

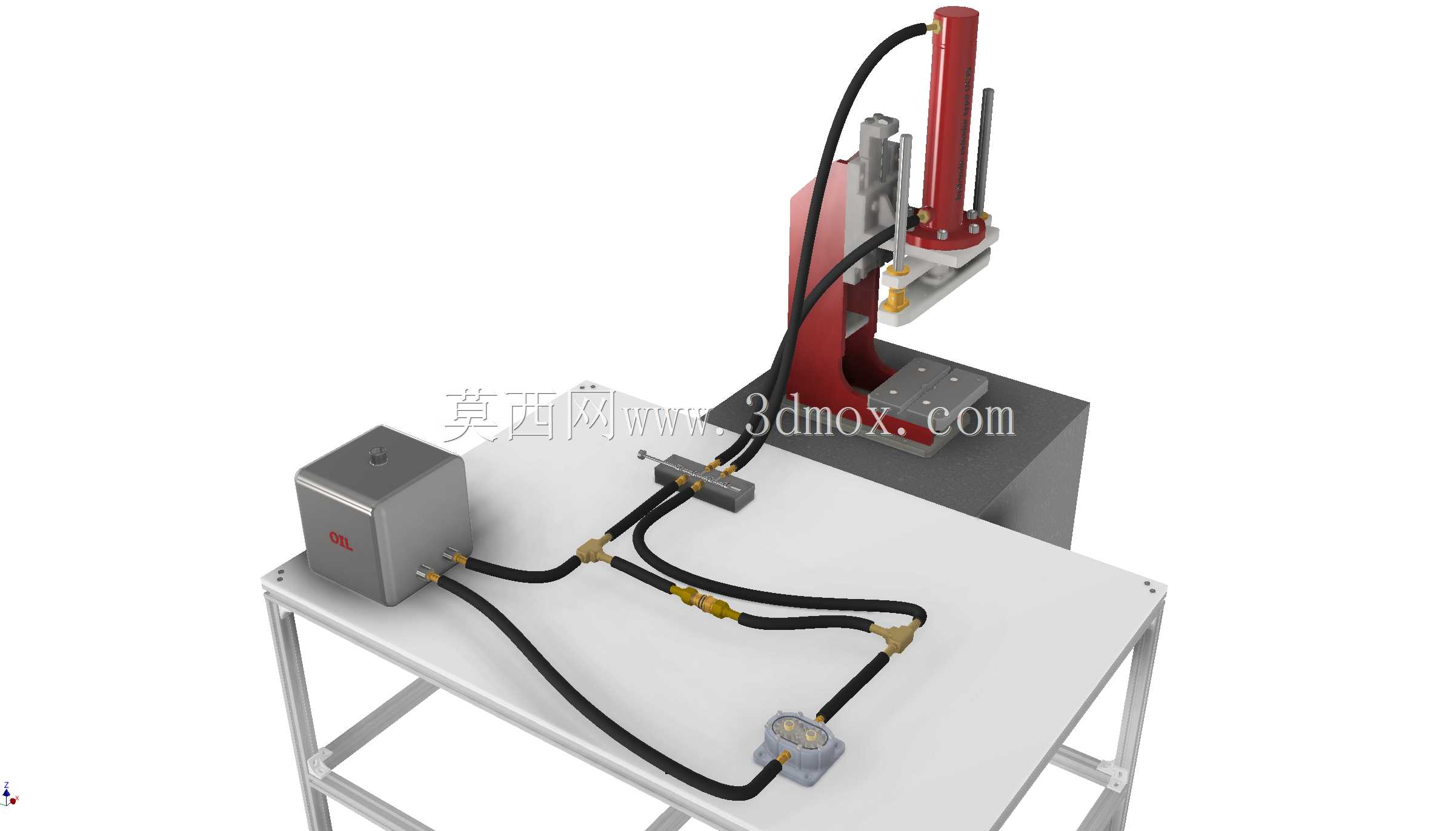

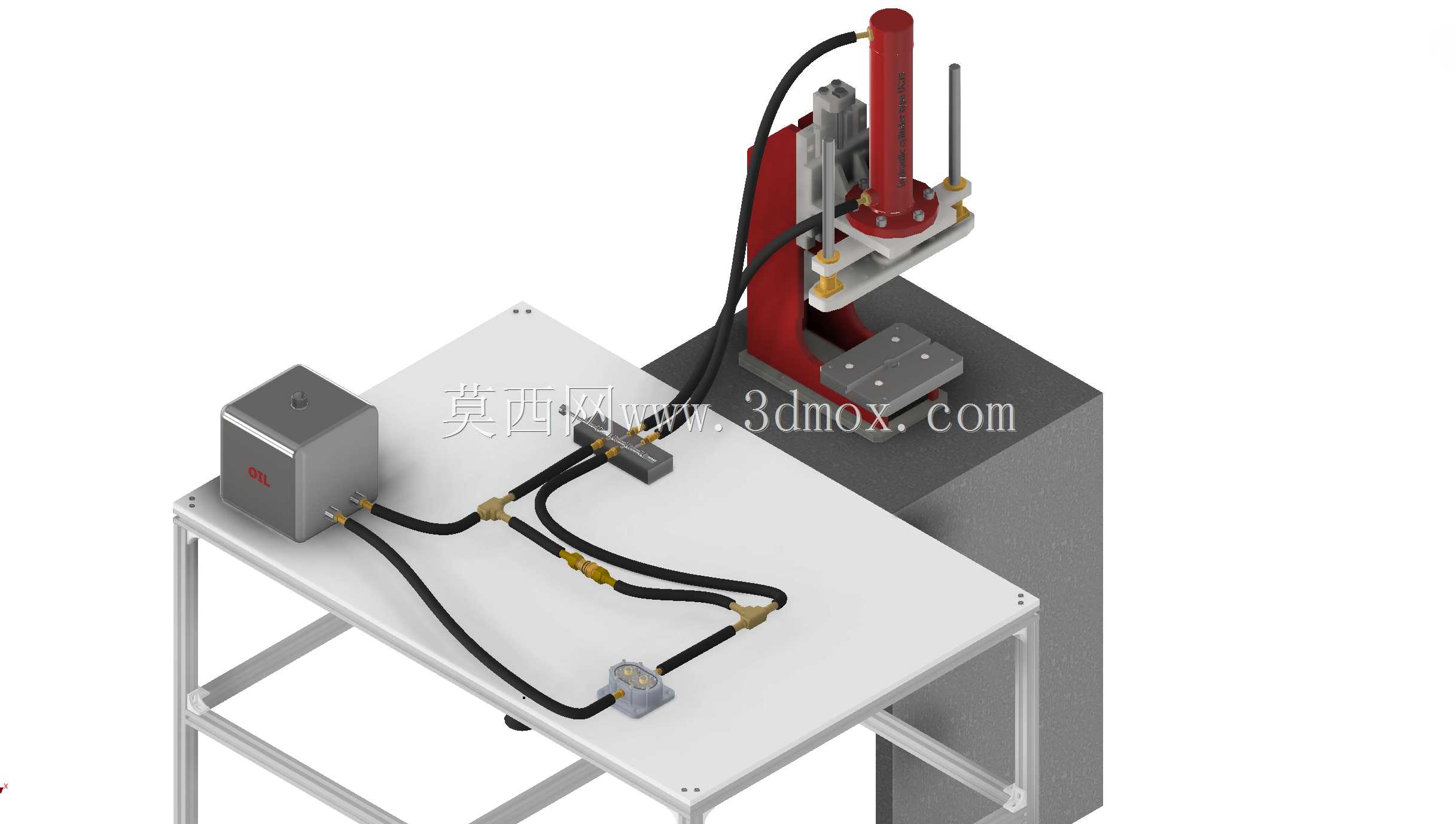

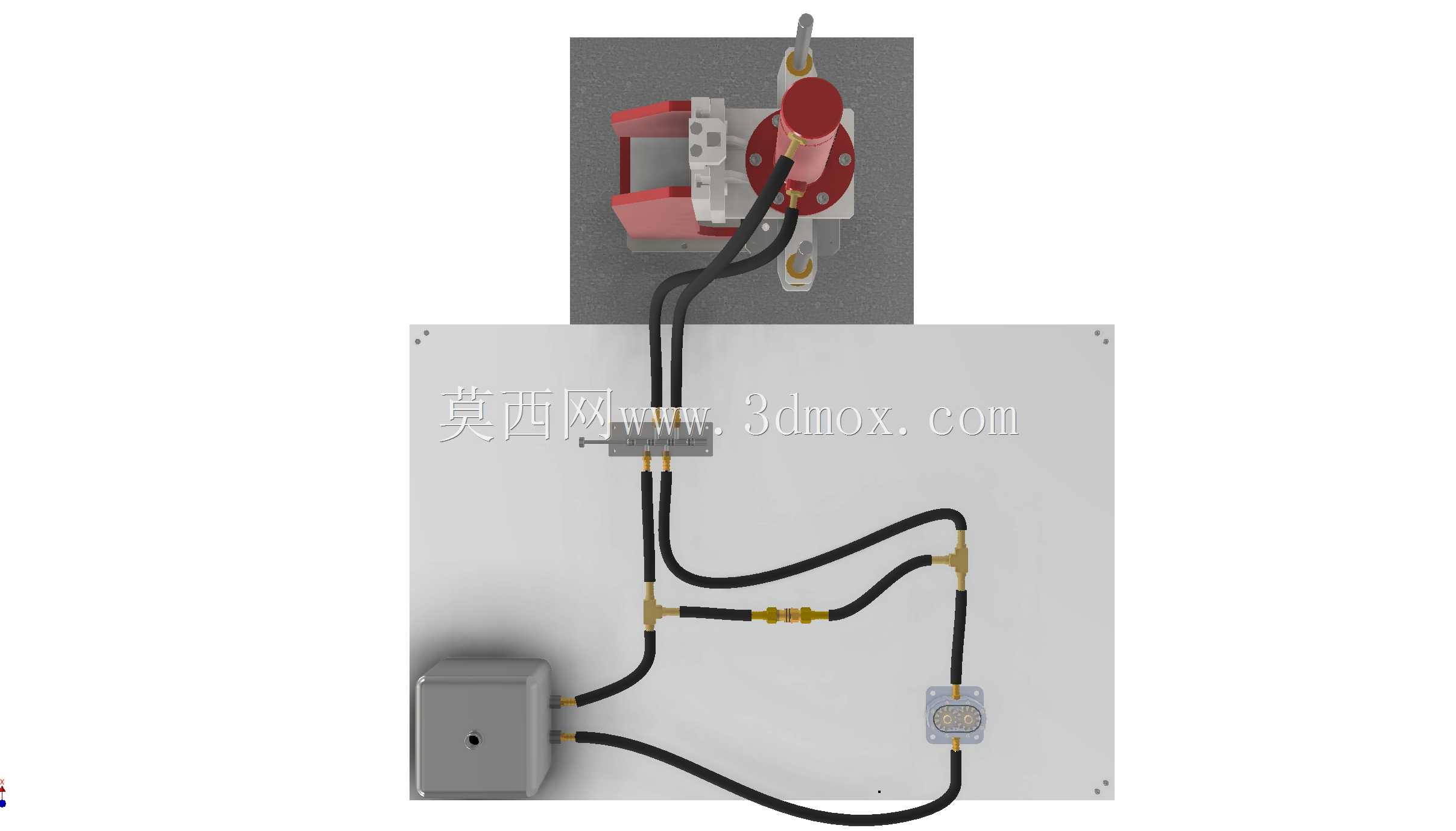

　　设计思路上，这套结构没有采用集成式液压站的封闭布局，而是把油箱、动力泵、控制阀组、执行缸全部外置排布在白色工作台面上，所有液压管路都采用硬管加黄铜接头的明装布局，一方面是方便实训场景下学员观察液压回路的组成和油液流向，理解滑阀换向、管路压力传递的工作逻辑，另一方面明装管路的检修难度远低于封闭集成式结构，出现接头渗漏、管路堵塞问题时，不需要拆解设备外壳就能快速定位故障点，更换密封件或者疏通管路的作业时间能缩短60%以上。管路的排布特意做了转角圆弧过渡，避免直角弯折造成的油液阻力增大，每个管路上都配置了独立的截止阀，可以单独切断某一段管路的压力油供给，在更换局部元件的时候不需要排空整个油箱的液压油，减少维护的工作量。

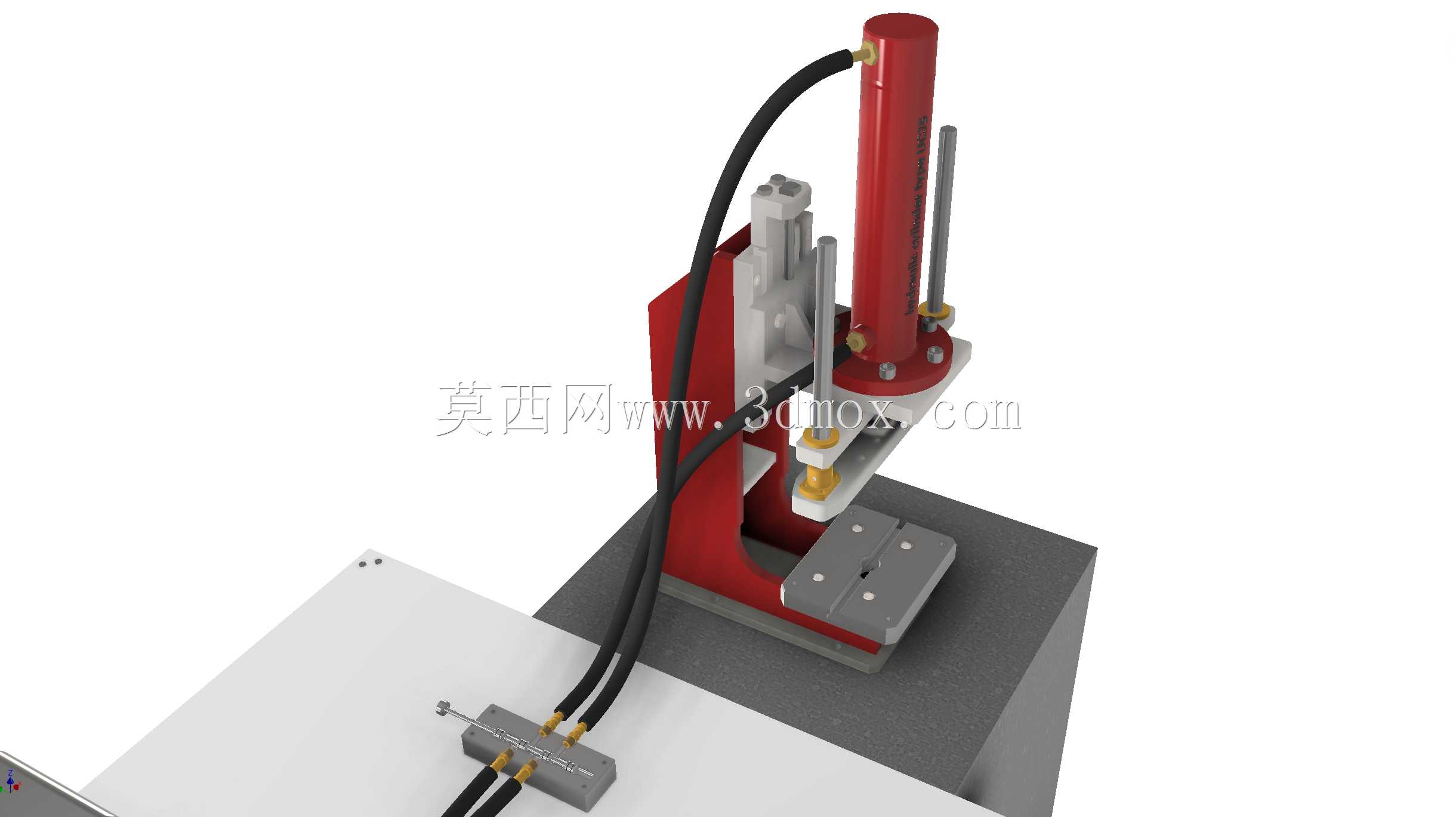

　　压头部分的导向结构采用双导柱平行导向，避免液压缸活塞杆承受径向偏载，延长密封件的使用寿命，导柱表面做了硬铬镀层处理，耐磨性能比普通光轴提升3倍以上，长时间往复运行也不会出现拉毛、卡滞的问题。动力单元的油箱采用方形封闭式结构，顶部设置了注油口和空气滤清器，侧面安装有液位计，可以直观观察油箱内的油液存量，避免缺油造成的泵体气蚀损坏。控制阀组采用叠加式安装结构，把溢流阀、换向阀、节流阀集成在同一个阀块上，减少了管路接头的数量，也就降低了渗漏的概率，节流阀可以调整压头下压和回程的运行速度，避免速度过快造成工件压损或者冲击噪音。

　　在实际使用场景里，这类小型液压机的压装力通常在1吨以内，适合压装直径5mm以下的销钉、小型轴承的压入、薄金属片的压印成型，也可以用来完成小批量塑料件的热熔压接，因为整体结构开放，还可以在压头位置加装压力传感器和位移传感器，扩展成力位移监控的智能压装单元，对接生产线的MES系统上传压装数据，满足小批量定制化生产的压装质量追溯需求。安装的时候只需要把工作台调平，确认四个脚座受力均匀，然后加注46号抗磨液压油到液位计的中间刻度，接好电源检查电机转向正确，就可以开机调试，空载循环运行3到5次排净管路内的空气，就能带载作业。日常维护只需要定期检查接头有没有渗漏，每半年更换一次液压油，清理油箱底部的杂质，就能保证设备长期稳定运行，不需要复杂的保养流程。

　　另外这套结构的所有元件都采用标准工业件，液压缸、阀组、接头、油管都是市面上通用的标准型号，不需要定制特殊配件，后期更换元件的采购成本很低，不管是教学场景下的元件拆讲解，还是生产场景下的故障维修，都能快速找到替换件，不会因为配件问题造成长时间停机。工作台的框架采用铝型材搭建，重量轻同时结构刚性足够，需要移位的时候两个人就能抬动，不需要叉车等辅助搬运设备，适合经常需要调整工位布局的小型车间或者实训教室使用。
