液压驱动双作用气缸教学演示实验台

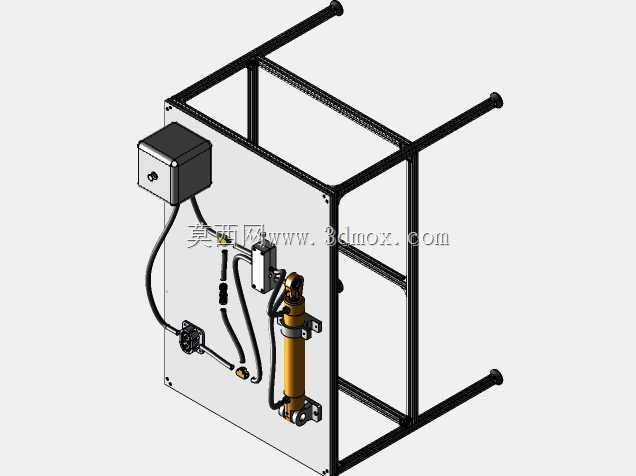

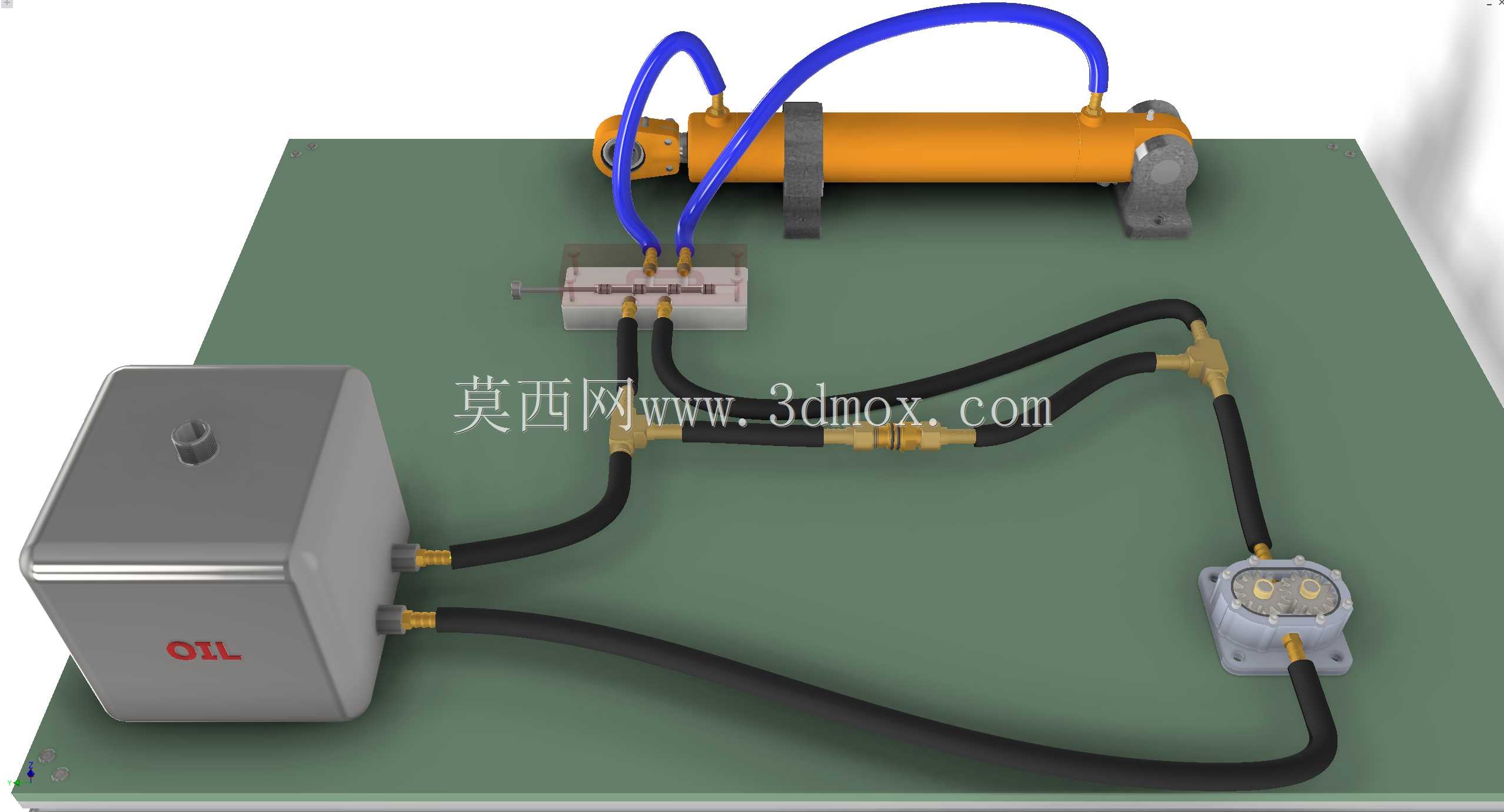

　　这套液压驱动的执行机构演示装置，核心采用双作用气缸作为直线执行元件，配套完整的液压动力单元、控制阀组、连接管路与安装台架，主要面向液压传动原理教学、小型液压执行机构性能验证场景使用，也可作为非标液压设备开发前期的原理验证样机，帮助设计人员快速核对回路逻辑、执行元件动作响应特性。从结构布局来看，整套装置固定在带防滑台面的金属支架上，台架采用型材焊接结构，台面预留了元件安装的定位孔位，可根据测试需求调整各元件的安装位置，适配不同回路的搭建需求。动力单元布置在台面左侧，为封闭式储油供油一体结构，内置齿轮泵提供压力油输出，出油口通过黄铜接头连接高压耐油橡胶管路，将压力油输送至阀组区域。阀组采用4/3滑阀结构，集成在中位安装的阀块上，

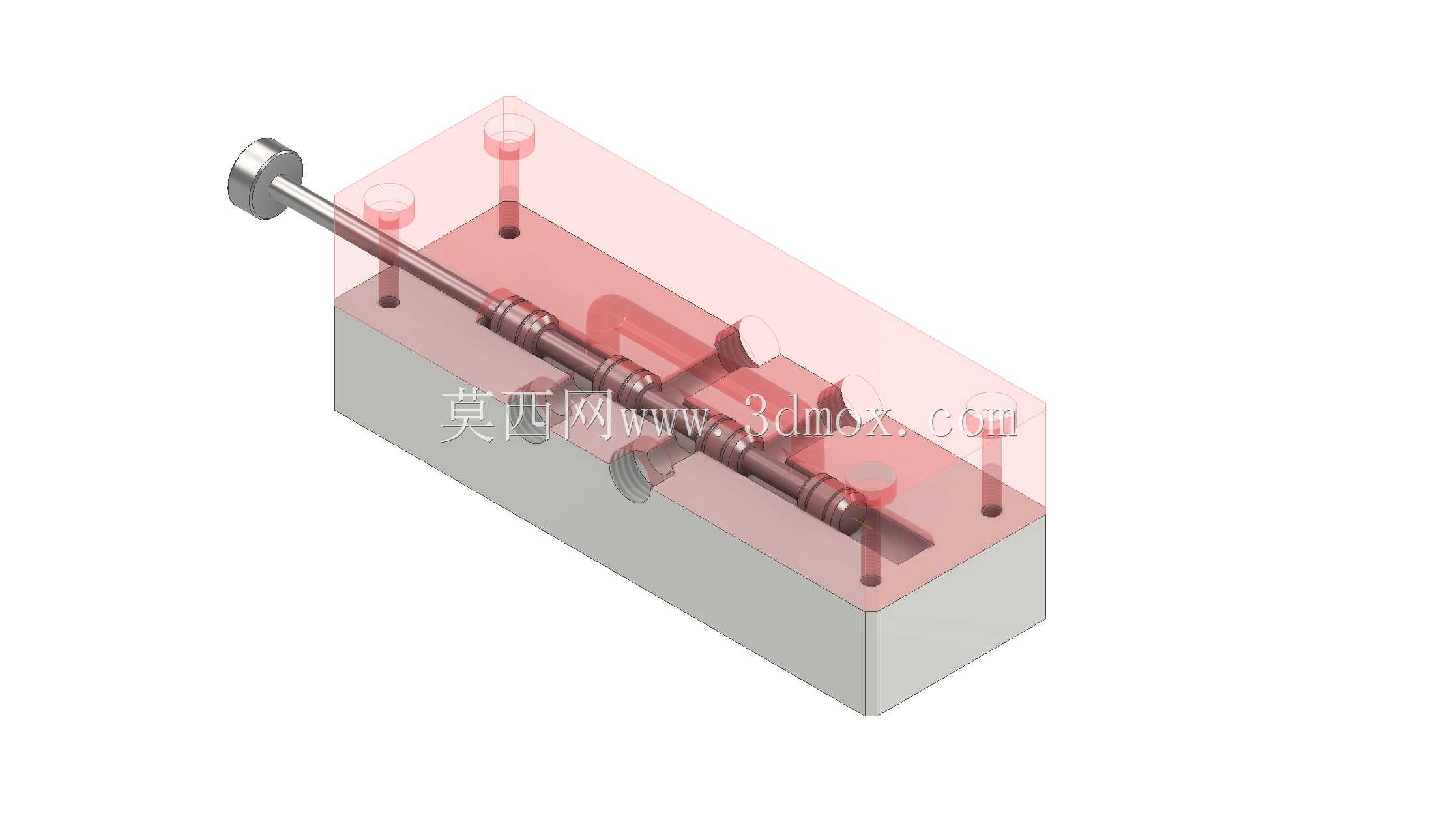

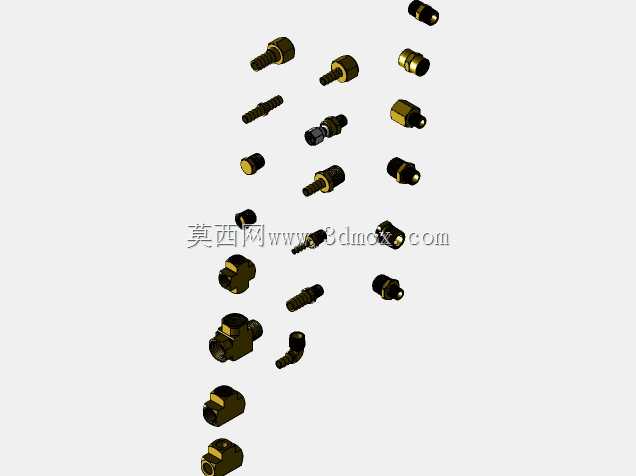

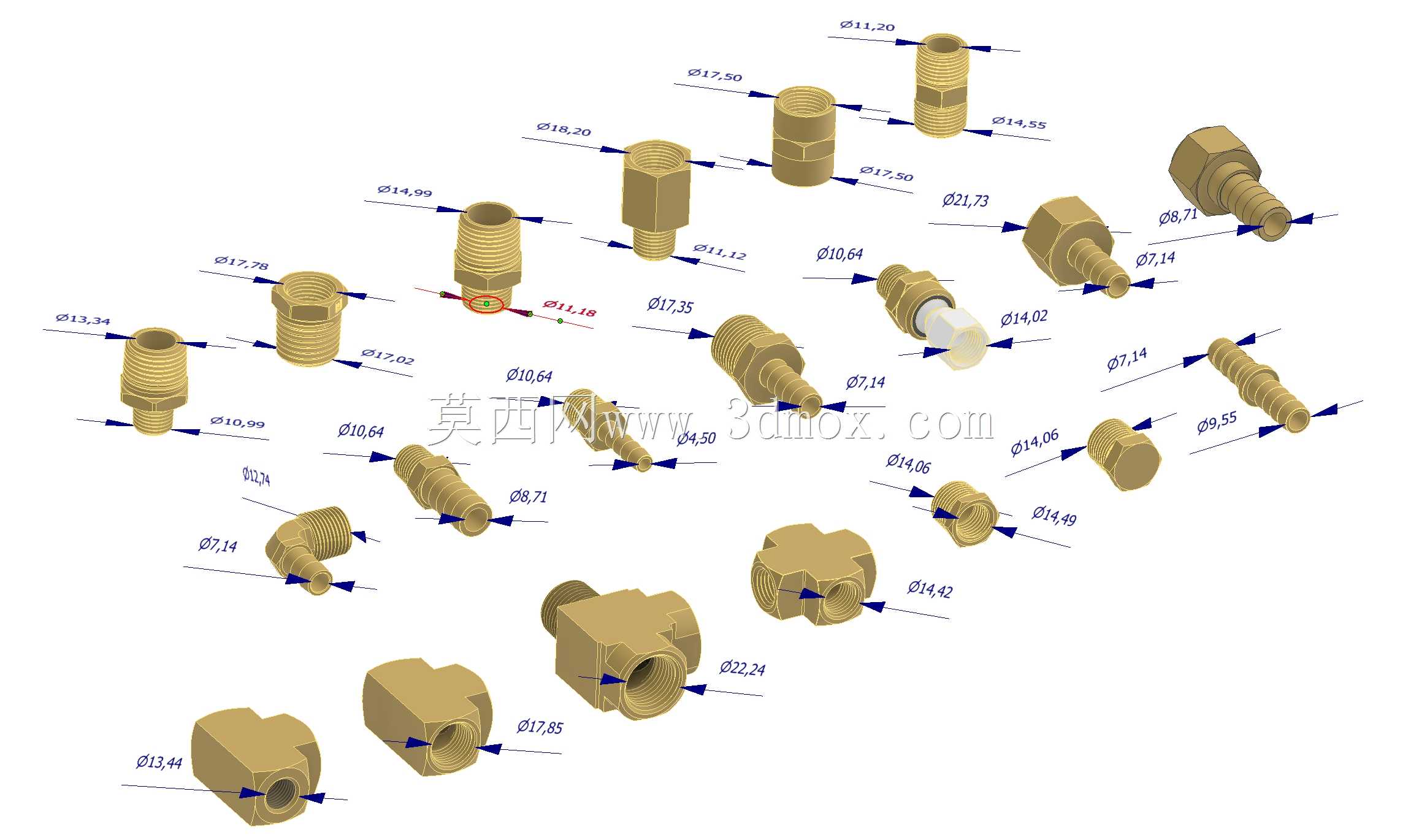

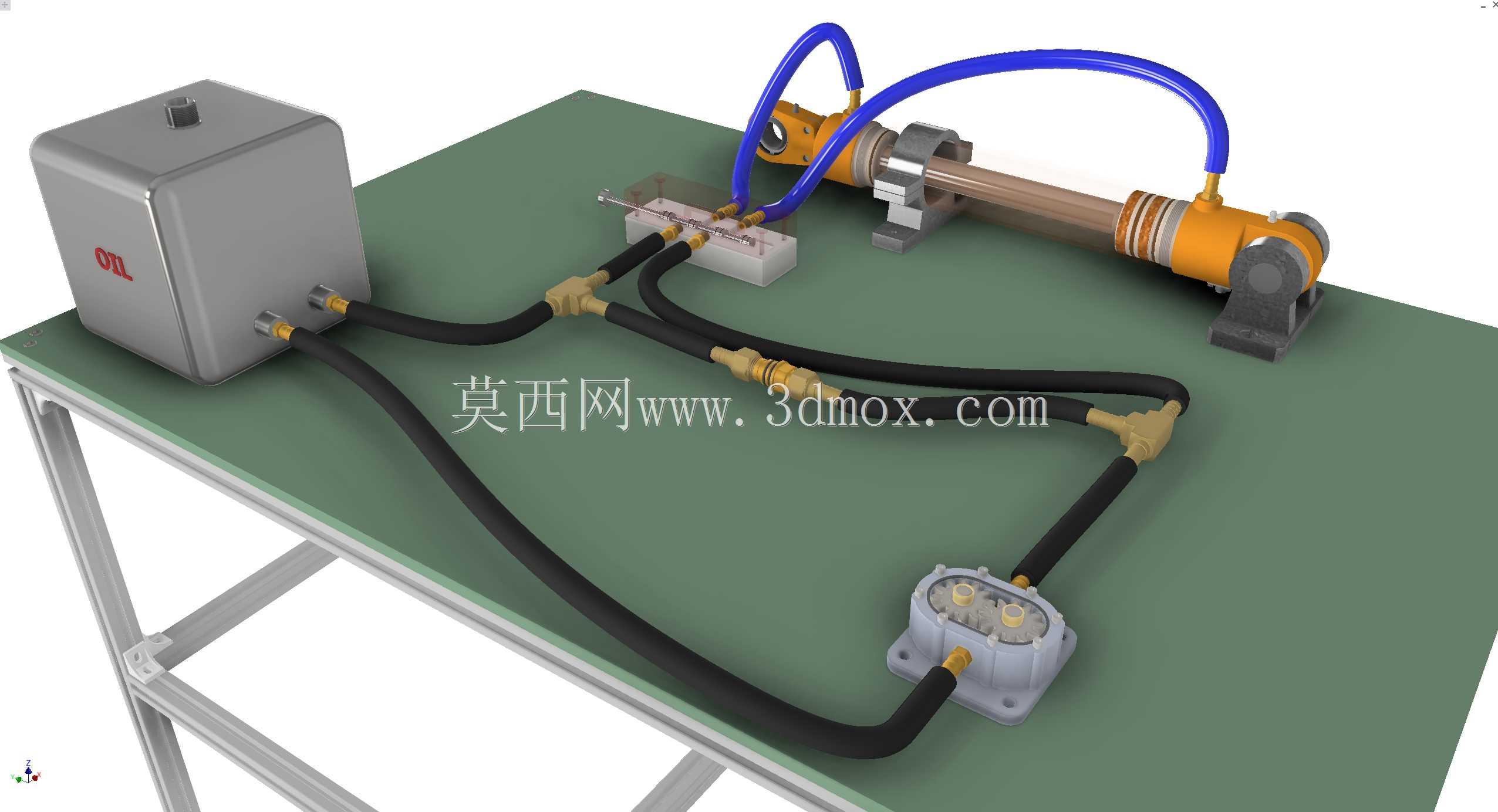

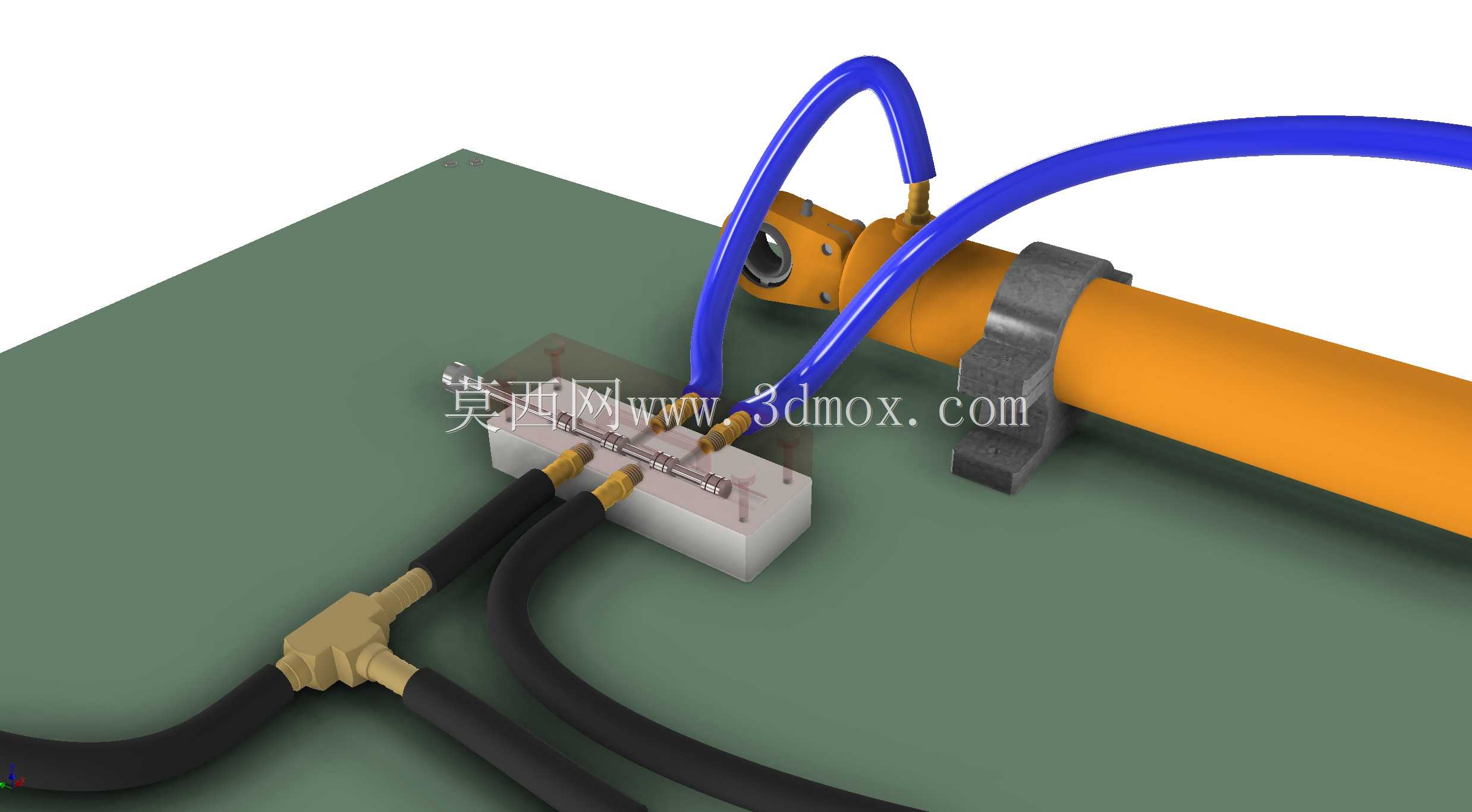

　　可通过手动或外接控制方式切换阀芯位置，实现压力油流向的切换，进而控制气缸的伸出、缩回与停止动作，阀块上预留了测压接口，可外接压力表实时监测回路工作压力，方便调试过程中核对压力损失、溢流阀开启压力等参数。核心执行元件为铰轴安装式双作用气缸，缸筒采用透明可视设计，可直接观察活塞在缸筒内的运动状态，两端采用铰接支座固定，允许气缸在动作过程中存在小角度摆动，抵消安装同轴度误差带来的附加侧向力，气缸两腔通过蓝色高压软管与阀组对应油口连接，管路采用快插式黄铜接头，拆装便捷，可快速更换不同通径、长度的管路测试管路阻力对气缸动作速度的影响。台面右下角布置的齿轮式流量计，可实时监测回路内的油液流量，结合气缸的动作行程、缸径参数，

　　可快速计算出气缸的理论运动速度，与实际测速结果对比，分析回路内的容积效率、泄漏量等参数。整套装置的管路布置遵循横平竖直的工程布线原则，高压橡胶管用于固定连接的动力输送段，蓝色软管用于存在相对运动的阀组到气缸段，避免气缸摆动过程中管路出现弯折、憋压的问题，所有接头位置都预留了足够的扳手操作空间，方便后期维护时的拆装作业。从安装边界来看，整套装置的台面尺寸适配常规实验室操作台摆放要求，总高度符合人体站立操作的舒适区间，各操作元件、阀组的操作手柄都布置在台面靠前的易操作区域，不需要探身即可完成阀组切换、参数观察等操作。在功能特性上，这套装置可完整演示双作用气缸的全行程动作逻辑，通过调整阀组开度可控制气缸的运动速度，

　　通过调整动力单元的溢流阀设定压力，可测试不同工作压力下气缸的输出推力变化，验证气缸输出力与工作压力、活塞作用面积的对应关系。设计过程中充分考虑了教学演示的可视性需求，将核心的活塞运动、管路油液流动、阀组动作都做了可视化处理，让观察者可以直观理解液压传动的动力传递路径，同时所有元件都采用工业级标准件，气缸的安装尺寸、阀组的通径规格、接头的连接标准都符合通用液压元件的选型规范，可直接作为非标设备选型的参考样例，帮助设计人员核对元件安装空间、管路弯曲半径、检修操作空间等实际布局问题。在实际工业场景中，这类双作用气缸广泛应用于自动化生产线的工件推料、夹具夹紧、工位举升等环节，这套演示装置还原了工业现场液压气缸的完整工作回路，剔除了工业设备上复杂的外围防护、连锁控制结构，保留了核心的动力、控制、执行、检测环节，既可以用于职业院校的液压传动课程实操教学，也可以作为液压元件生产厂家的产品性能测试台架，完成气缸的出厂动作测试、密封性能测试等基础检测项目。设计时还考虑了扩展兼容性，台面上预留的多余安装孔位可加装节流阀、溢流阀、压力继电器等附加元件，扩展出速度调节、压力保护、到位发讯等更多功能，满足不同深度的教学、测试需求，所有管路连接都采用标准接口，可快速替换不同缸径、不同行程的气缸进行对比测试，不需要重新加工连接部件，大幅提升了装置的复用性。
