带锁定移位功能的气动钻孔作业装置

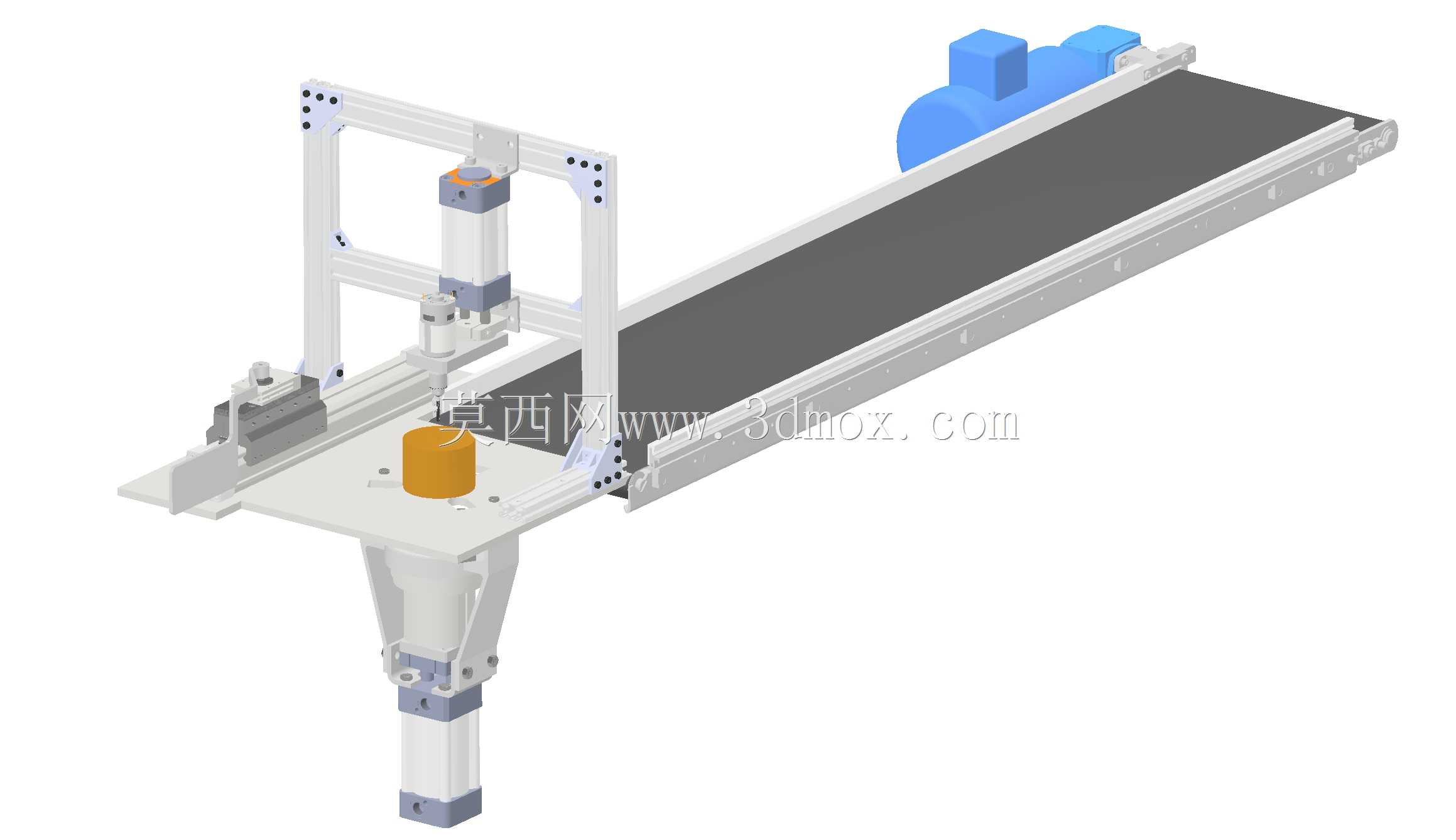

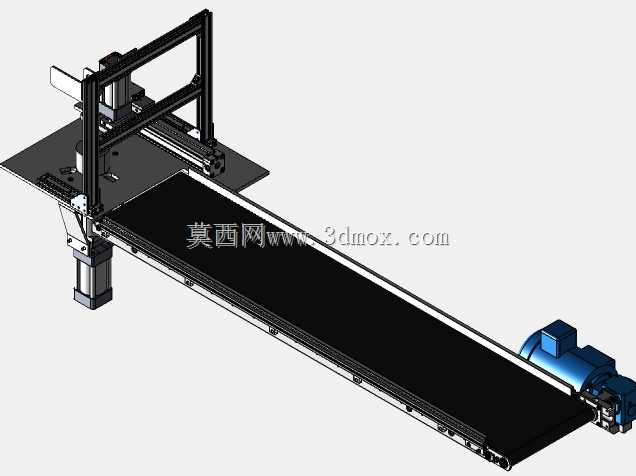

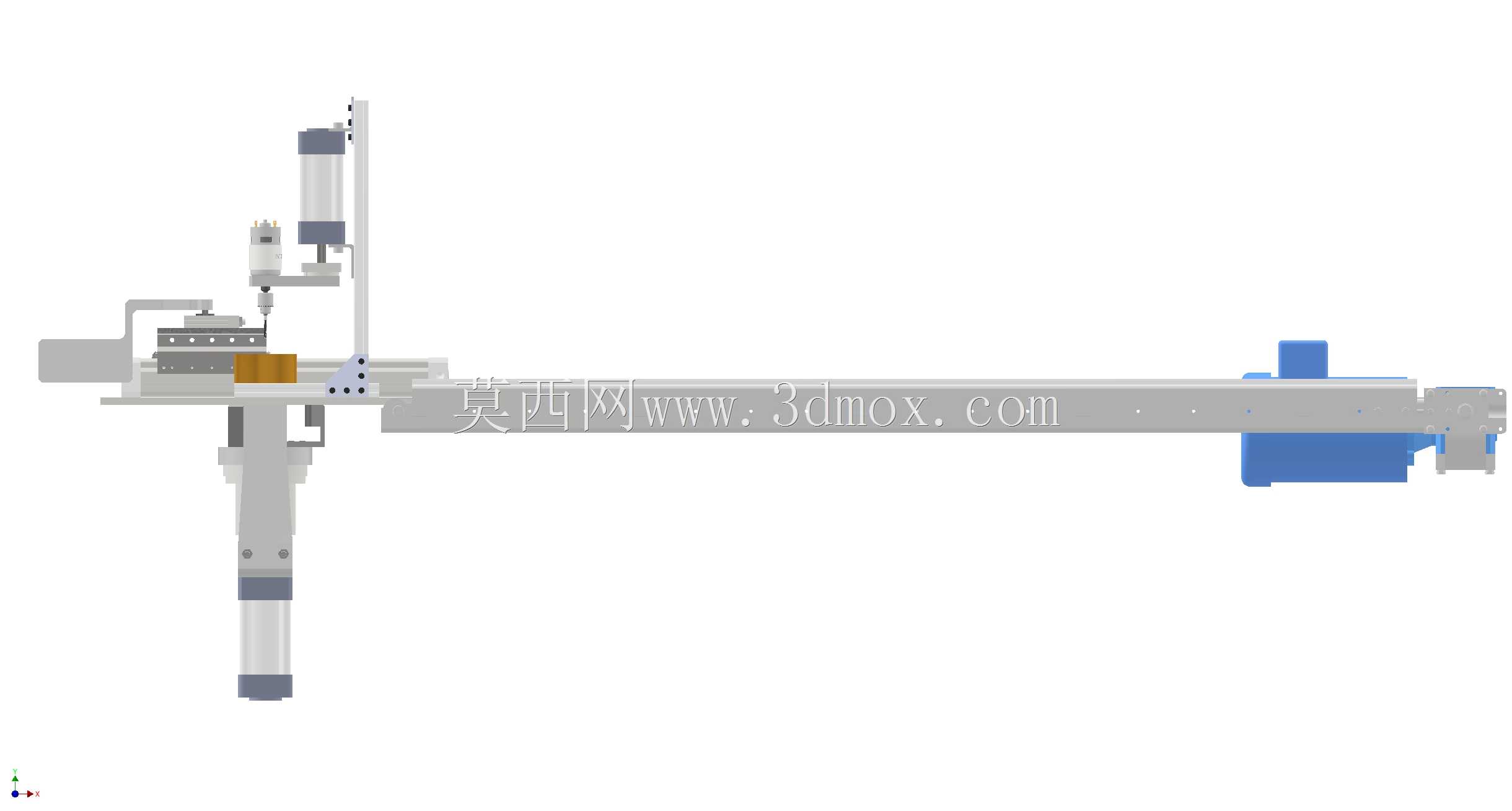

　　这套气动钻孔作业装置，主要面向3C电子小零件、小型五金冲压件的批量钻孔工序场景，适配流水线在线加工的工位布局，可直接接驳皮带输送线完成工件的上料、定位、夹紧、钻孔、下料全流程动作，无需人工反复转运工件，能有效降低小件钻孔工序的人工上下料辅助时长，在小型零件加工的流水线工位中，可替代单台立式台钻的人工操作模式，减少操作人员的装夹对位工作量。装置整体采用型材搭建的框架式结构，输送段采用标准平皮带输送结构，输送线的侧边设置定位阻挡机构，当工件随皮带输送到钻孔工位时，阻挡机构伸出将工件截停在加工位，避免工件随皮带继续移位。钻孔执行单元搭载在立式导向支撑结构上，支撑结构采用铝型材拼接的框架，搭配直线轴承导向副，保证钻孔主轴下行过程的同轴度，

　　避免钻孔过程中出现偏斜、孔壁粗糙度超差的问题。装置的移位功能由200毫米行程的无杆气缸实现，可带动钻孔执行单元在输送线宽度方向调整位置，适配不同宽度规格的载具或者不同排布的工件钻孔位置需求，无杆气缸的两端设置液压缓冲器，降低移位到端点位置的刚性冲击，减少长期运行后的紧固件松动风险。钻孔主轴的旋转动作由90度旋转气缸配合气动钻主轴实现，可根据加工需求调整钻孔的进给角度，满足斜孔、垂直孔的不同加工需求，旋转气缸的转角位置设置硬限位挡块，保证每次旋转到位的角度重复精度，避免角度偏差导致的孔位偏移。工件夹紧单元采用带三个平行钳口的夹持器，夹持器的钳口可根据工件外形更换定制夹爪，适配圆形、方形、异形小工件的夹紧需求，

　　夹持动作由紧凑导向气缸驱动，导向气缸行程为50毫米，夹紧过程中钳口沿直线导轨伸出，保证夹紧力的方向垂直于工件定位基准面，避免夹紧过程中工件出现翘起、移位的问题。整个装置的气动回路采用汇流板集成安装，所有电磁阀集中布置在输送线侧边的安装板上，减少气动管路的排布长度，降低管路弯折导致的气损问题，每个气动执行元件的进出气口均设置节流阀，可单独调整每个动作的运行速度，匹配不同材质工件的加工节奏，比如加工塑料件时可适当加快进给速度，加工薄金属件时降低进给速度避免钻头崩断。安装边界方面，装置整体长度适配标准1米段皮带线的安装尺寸，立式钻孔单元的最高点距离安装地面的高度不超过1.2米，可直接放置在标准车间工作台面上使用，不需要额外做地基固定，

　　底部设置可调脚杯，可调整整体水平度，适应车间地面不平整的安装场景。装置的锁定功能集成在移位无杆气缸上，当钻孔单元移位到指定加工位置后，气缸自带的锁定机构会锁死活塞杆位置，避免钻孔过程中切削反力导致的单元移位，保证孔位的位置精度。在实际使用中，这套装置可搭配工件载具使用，将待加工工件放置在定制载具上，载具随皮带流入工位后，先由阻挡机构截停，再由夹持器将载具夹紧定位，之后钻孔单元移位到对应孔位上方，主轴旋转并下行完成钻孔动作，加工完成后主轴抬升，夹持器松开，阻挡机构下降，载具随皮带流到下一个工序，整个动作流程可通过气动逻辑回路或者简单的PLC控制实现，不需要复杂的编程调试，适合小型加工厂的流水线改造使用。设计过程中，所有气动元件的选型均采用标准通用型号，备件采购方便，后期维护时不需要定制特殊配件，结构上的连接部位均采用标准紧固件装配，没有焊接结构，后期调整工位布局时可快速拆解重组，框架的型材槽内可安装传感器支架，根据后续的自动化升级需求加装到位检测、孔深检测等传感器，不需要重新打孔加工安装位。钻孔主轴的夹头采用标准ER夹头结构，可夹持不同直径的钻头，适配0.5-6毫米直径的小孔加工需求，主轴的进给行程可通过调整导向气缸上的磁性开关位置进行设定，适配不同厚度工件的钻孔深度需求，不需要更换机械限位块，调整过程简单快捷。
