紧凑型MG90S驱动三爪夹持执行机构

　　在桌面级轻载自动化作业、教学实验平台搭建以及小型3D打印配套工装的场景里，这类适配MG90S舵机的紧凑型三爪夹持机构，是解决小尺寸工件稳定抓取的高适配性方案。不同于大负载工业夹爪的厚重结构，这款夹持器从设计之初就瞄准了小空间、低负载、快部署的使用需求，整体结构围绕MG90S舵机的输出特性做了完全的适配，没有冗余的传动转接件，能在极小的安装空间内完成可靠的夹持动作。

　　从传动逻辑来看，这款夹爪采用蜗杆机构传递舵机扭矩，MG90S舵机的旋转输出直接驱动蜗杆副，带动内部的联动盘做周向转动，进而推动三个均匀分布的夹爪沿径向同步开合，这种传动结构自带一定的自锁特性，当舵机停在指定角度时，夹爪不会因为工件的反向作用力自行张开，能在断电或者舵机保持力矩不足的情况下维持夹持力，避免抓取的工件脱落。三个夹爪采用120°均匀排布的设计，相比两爪夹爪，对圆柱形、正多边形等规则小工件的对中性更好，夹持时工件的轴线能自动和夹爪回转中心重合，不需要额外做视觉或者机械对中调整，在分拣小零件、转移3D打印成品、实验室移取小型试样的场景里，能大幅降低调试难度。

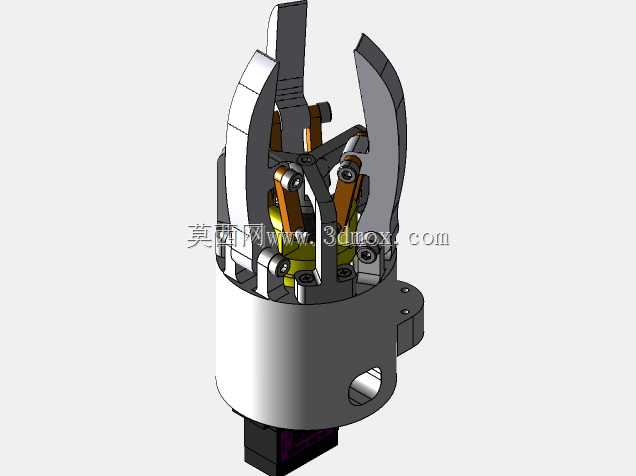

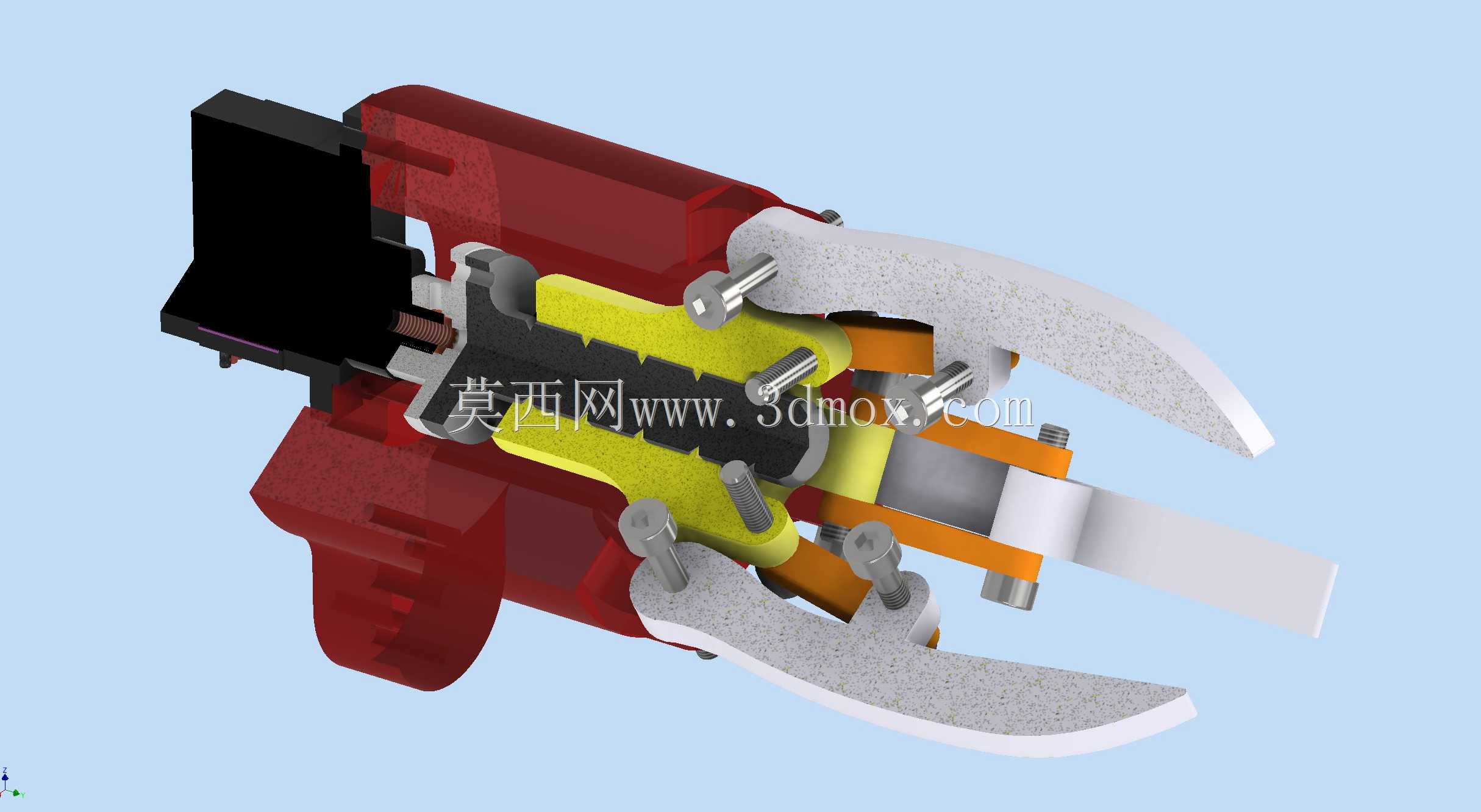

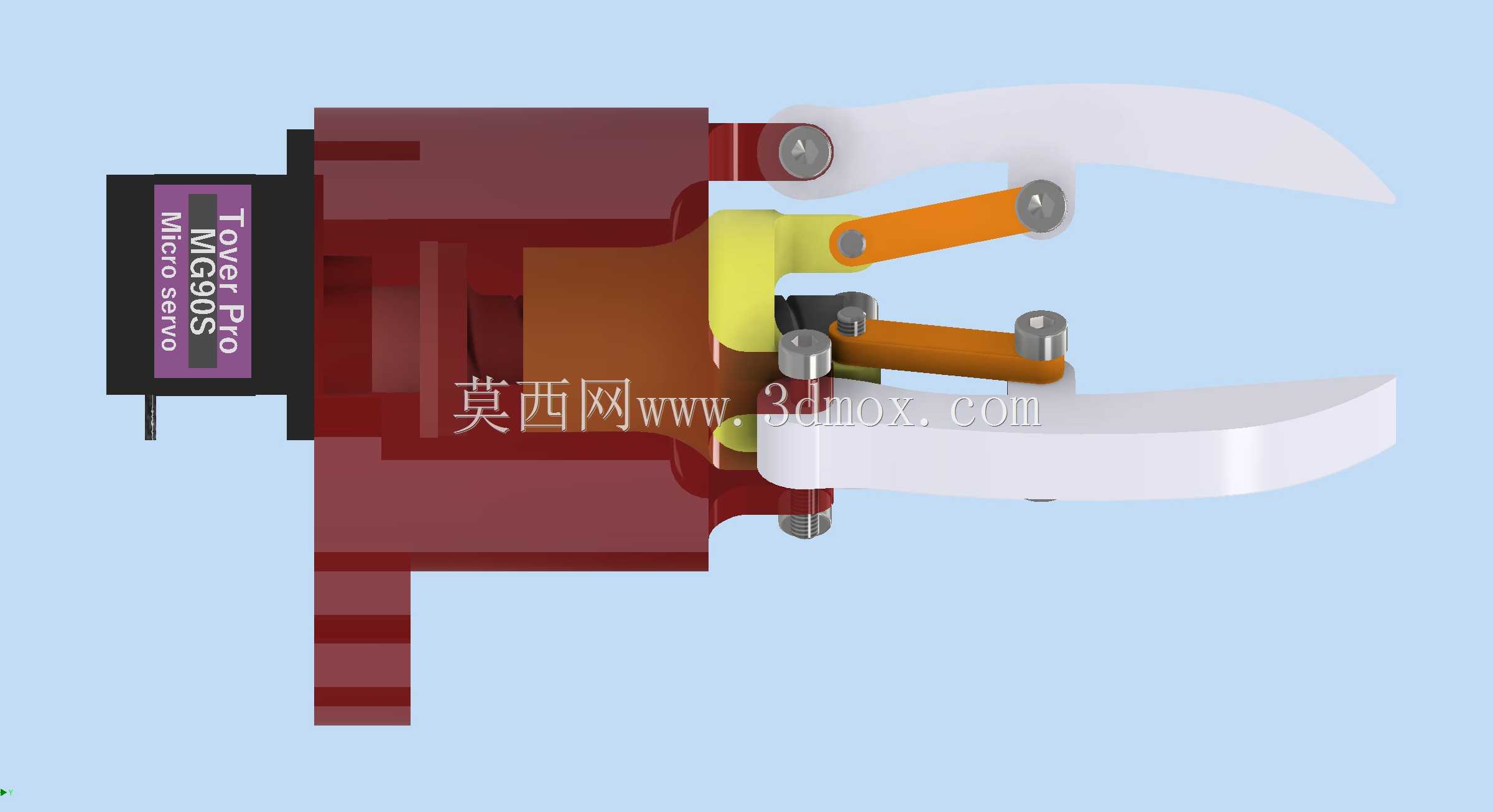

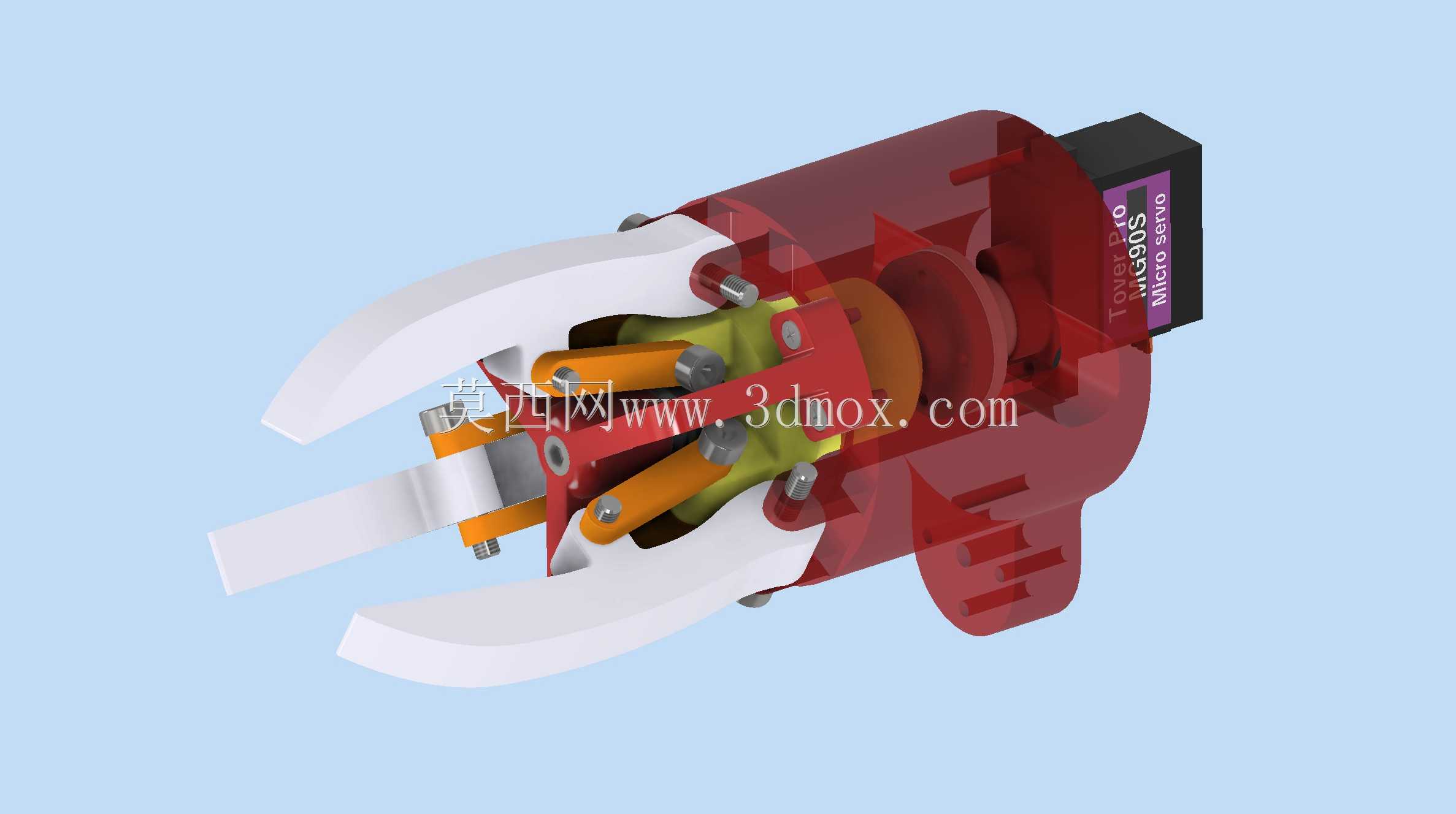

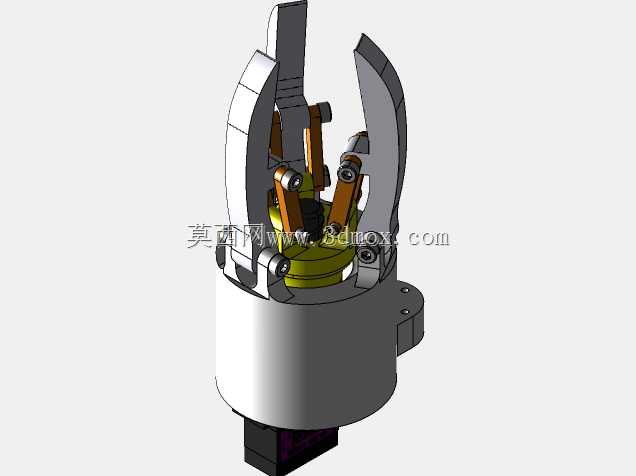

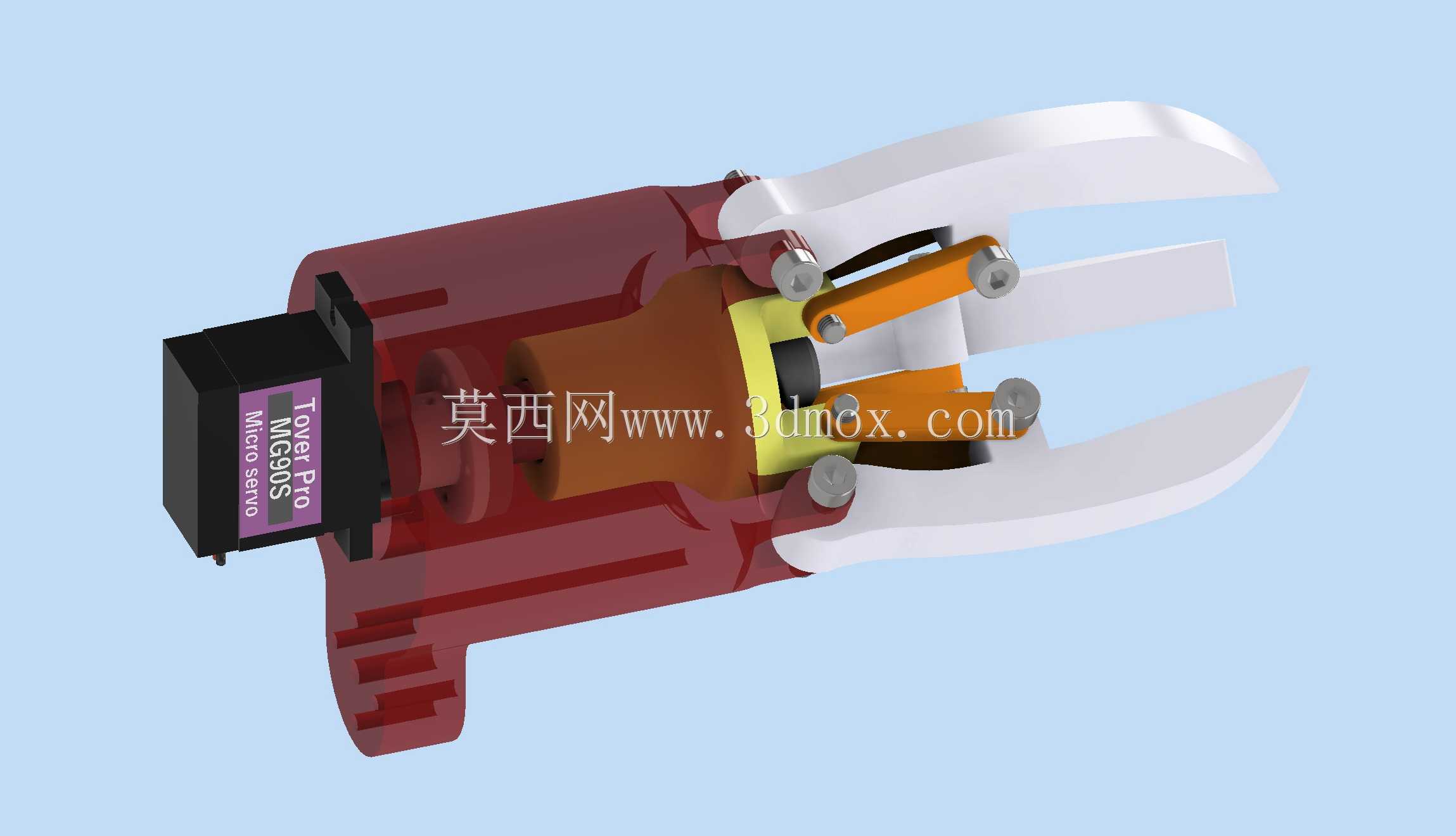

　　结构设计上，整个夹爪的外壳做了半剖式的可视化结构验证，实际量产或者打印制作时可以做成封闭壳体，内部的传动件全部做了轻量化处理，夹爪本身采用圆弧接触面设计，接触位置做了小平面的防滑处理，既不会因为夹持力过大夹坏软质工件，也能保证抓取光滑表面零件时不打滑。整个机构支持360°整体旋转，这里的旋转是指夹爪整体可以绕安装轴线做整周回转，配合舵机的角度控制，能实现不同朝向的工件取放，适配多工位的小型作业台布局，不需要额外增加旋转台就能完成工件的姿态调整。

　　安装边界方面，这款夹持器的安装接口直接适配MG90S舵机的标准安装孔位，不需要额外设计转接法兰，整体径向尺寸控制在和舵机宽度接近的范围，轴向长度也做了压缩，不会因为加装夹爪让整个执行端过长导致机械臂末端负载力矩超标，不管是装在小型SCARA机械臂、桌面级多轴机械臂，还是固定在直线滑台上做定点拾取，都不会和周边的工装、机架产生运动干涉。夹爪的开合行程覆盖了常见小型零件的尺寸范围，从几毫米的小螺丝、电子元件，到几十毫米的3D打印样件、塑料壳体，都能稳定夹持，夹持力可以通过舵机的输出扭矩做线性调整，不会因为硬接触损坏脆性或者软质的工件。

　　在实际应用中，这类夹爪常被用在教学实训的小型自动化工作站里，学生可以直接基于这个结构做二次开发，调整夹爪的接触面形状适配不同的工件，也可以替换不同参数的蜗杆副调整传动比，匹配更大或者更小的夹持力需求；在个人DIY的小型3D打印工作站里，这款夹爪可以配合移动机构实现打印成品的自动取件，不需要人工值守完成打印件的转移；在轻载的电子元件分拣场景里，它的紧凑尺寸能在密集的料盘之间灵活移动，不会因为体积过大碰倒周边的元件，同步开合的特性能保证元件抓取时不会偏斜，精准放到指定的料槽位置。

　　设计过程中，整个传动链的间隙做了严格控制，蜗杆和蜗轮的啮合间隙调整到刚好能顺畅转动又没有回程差的范围，夹爪和导向槽之间的配合采用小间隙滑动配合，既保证夹爪移动顺畅不卡滞，又不会因为间隙过大导致夹持时工件偏摆，所有的传动销轴都做了等长设计，装配时不需要额外选配零件，直接按顺序组装就能达到设计的运动精度，不管是采用3D打印制作原型件，还是用机加工方式做小批量金属件，都能保证装配后的动作一致性。
