双伺服内齿轮高扭矩联动耦合传动装置

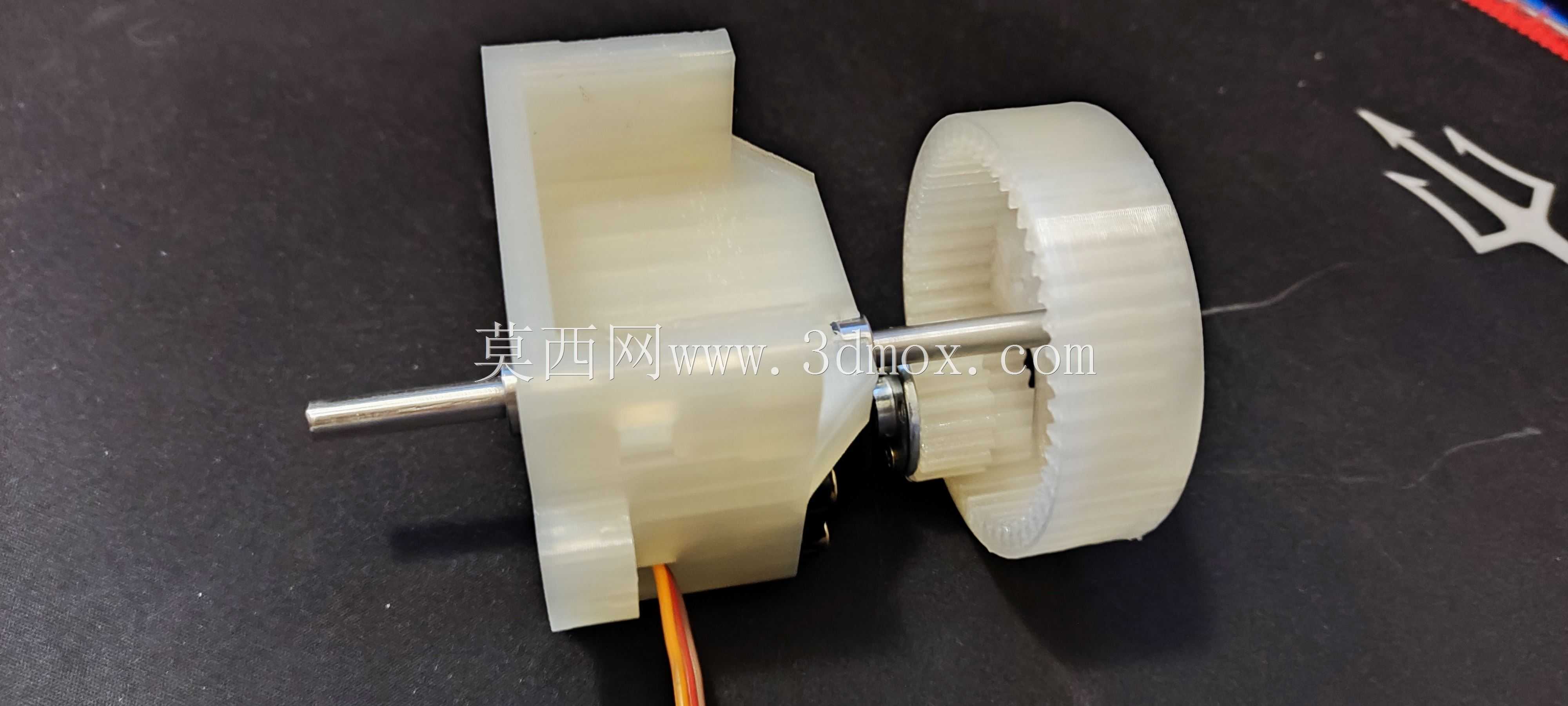

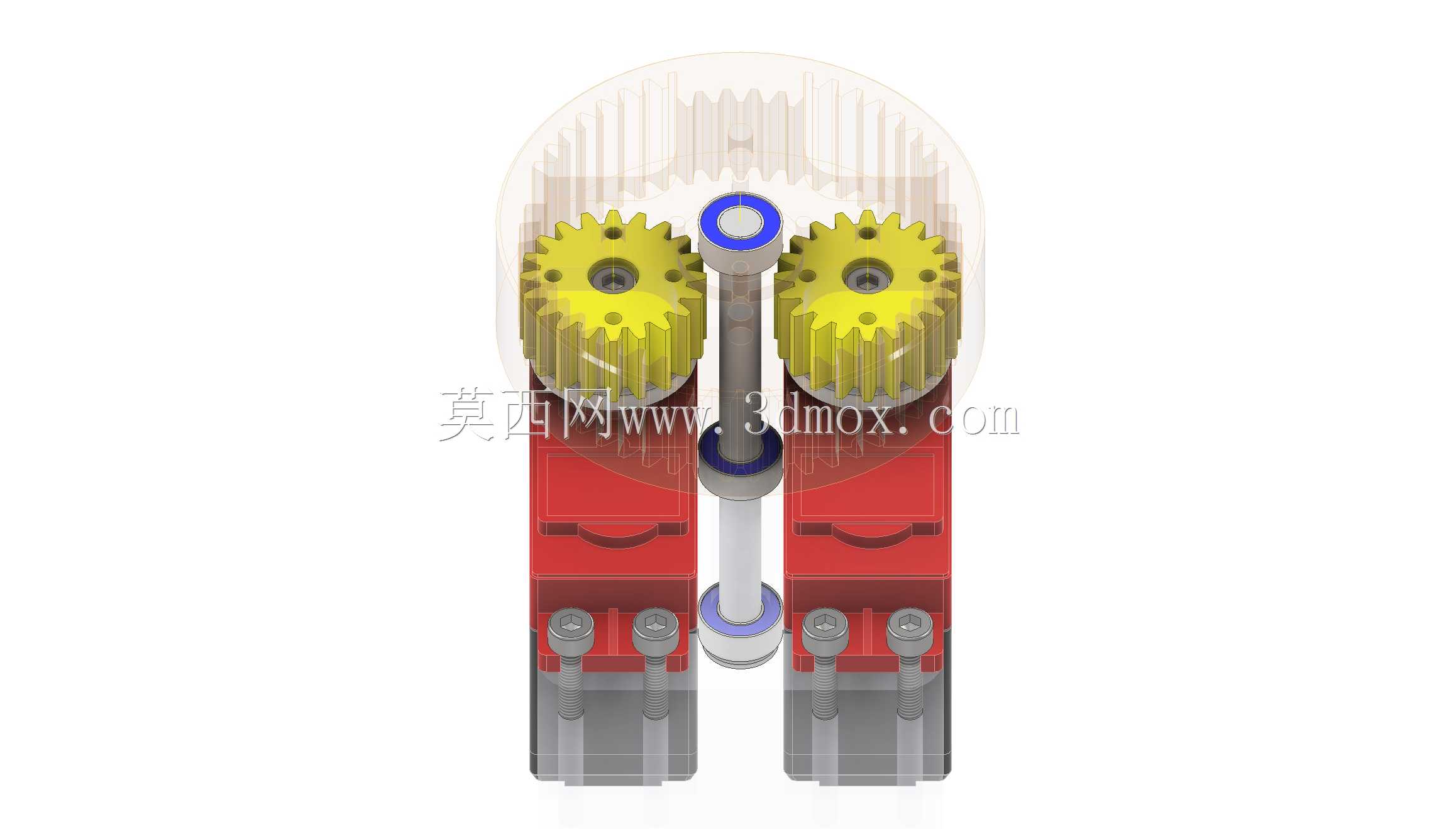

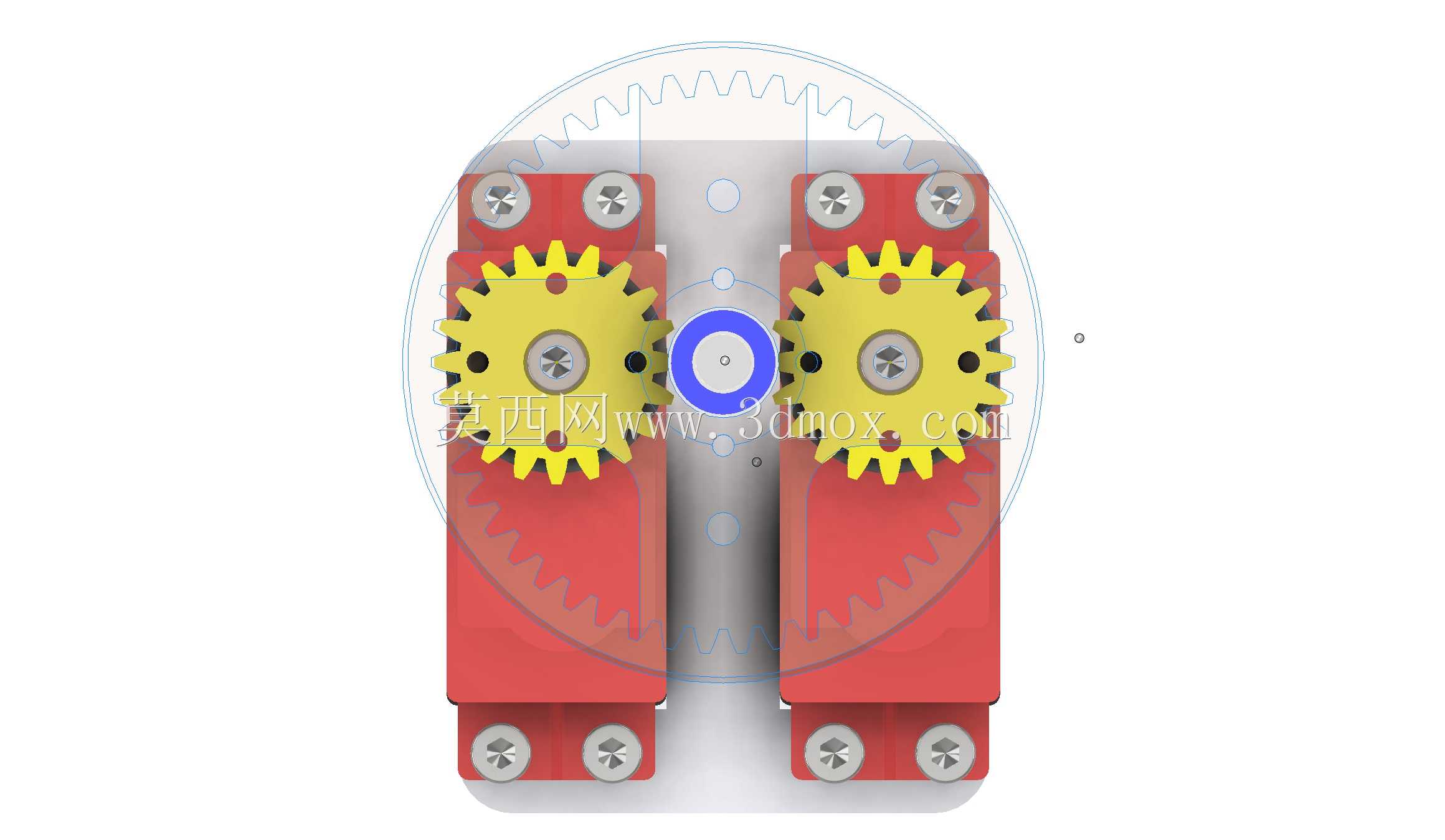

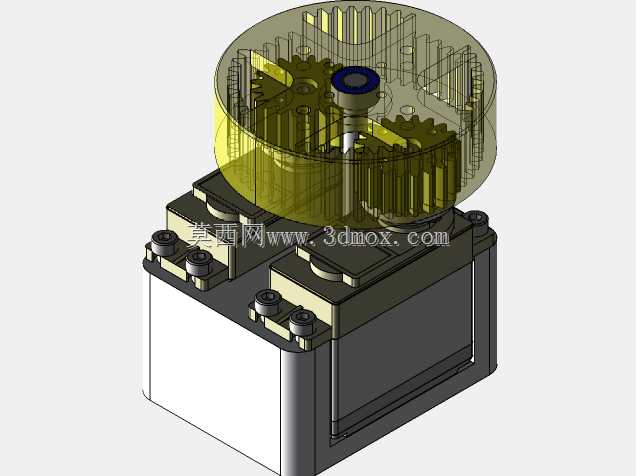

　　在桌面级小型自动化执行单元的开发场景里，很多时候单颗伺服的输出扭矩无法满足末端执行器的负载需求，比如小型夹持搬运机构、桌面机械臂关节、定制化旋转工装这类应用，既要控制整体安装体积，又要保证足够的输出扭矩，常规的单伺服加外置减速器的方案要么厚度超标，要么传动背隙难以控制，这套双伺服耦合传动结构就是针对这类痛点设计的。整套结构的核心思路是通过内齿圈作为扭矩合成的载体，让两颗对称布置的伺服电机同时输出动力，通过内啮合齿轮的配合实现扭矩叠加，相比单伺服搭配行星减速器的同扭矩方案，整体轴向尺寸可以压缩30%左右，非常适合安装空间局促的桌面级设备。从结构布局来看，下部是两颗并排安装的标准伺服安装位，适配市面上常见的20-25Kg/cm扭矩等级、

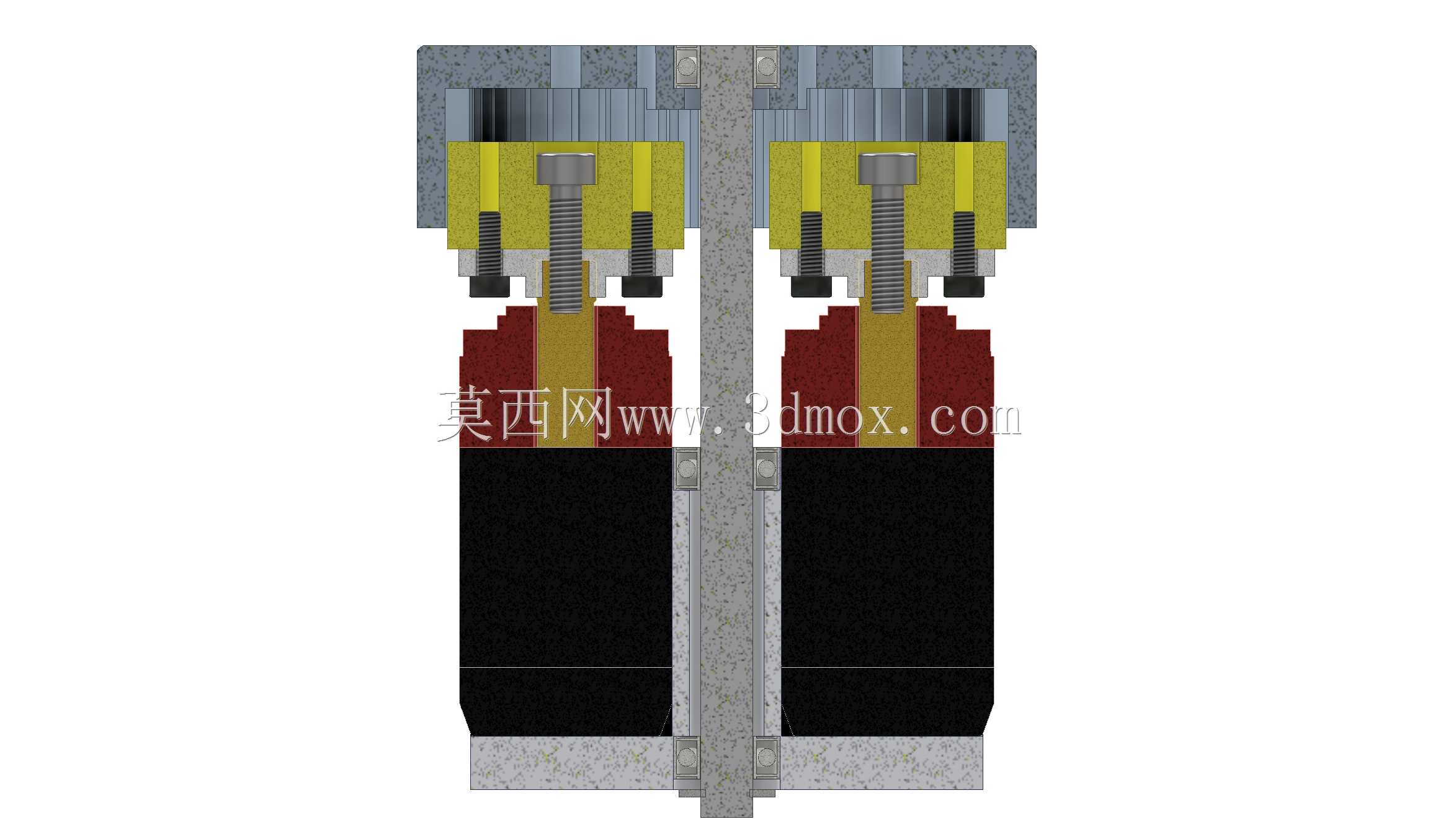

　　300度旋转行程的标准舵机尺寸，伺服输出轴直接和小齿轮连接，小齿轮和上部的大直径内齿圈啮合，内齿圈同时和两颗小齿轮啮合，当两颗伺服同步同向旋转时，内齿圈就会输出合成后的高扭矩，当两颗伺服存在转速差时，还可以实现内齿圈的差速调节，拓展了末端的运动控制灵活性。传动部分的轴系设计采用5mm钢轴作为内齿圈的旋转主轴，搭配10x5x4规格的微型深沟球轴承作为旋转支撑，轴承直接嵌入下部的安装基座内，保证内齿圈旋转时的径向跳动控制在0.1mm以内，满足末端执行器的重复定位精度要求。安装边界方面，整套结构的基座采用方形设计，侧边预留了标准的M3安装螺孔，可以直接固定在铝型材框架或者3D打印的设备机架上，

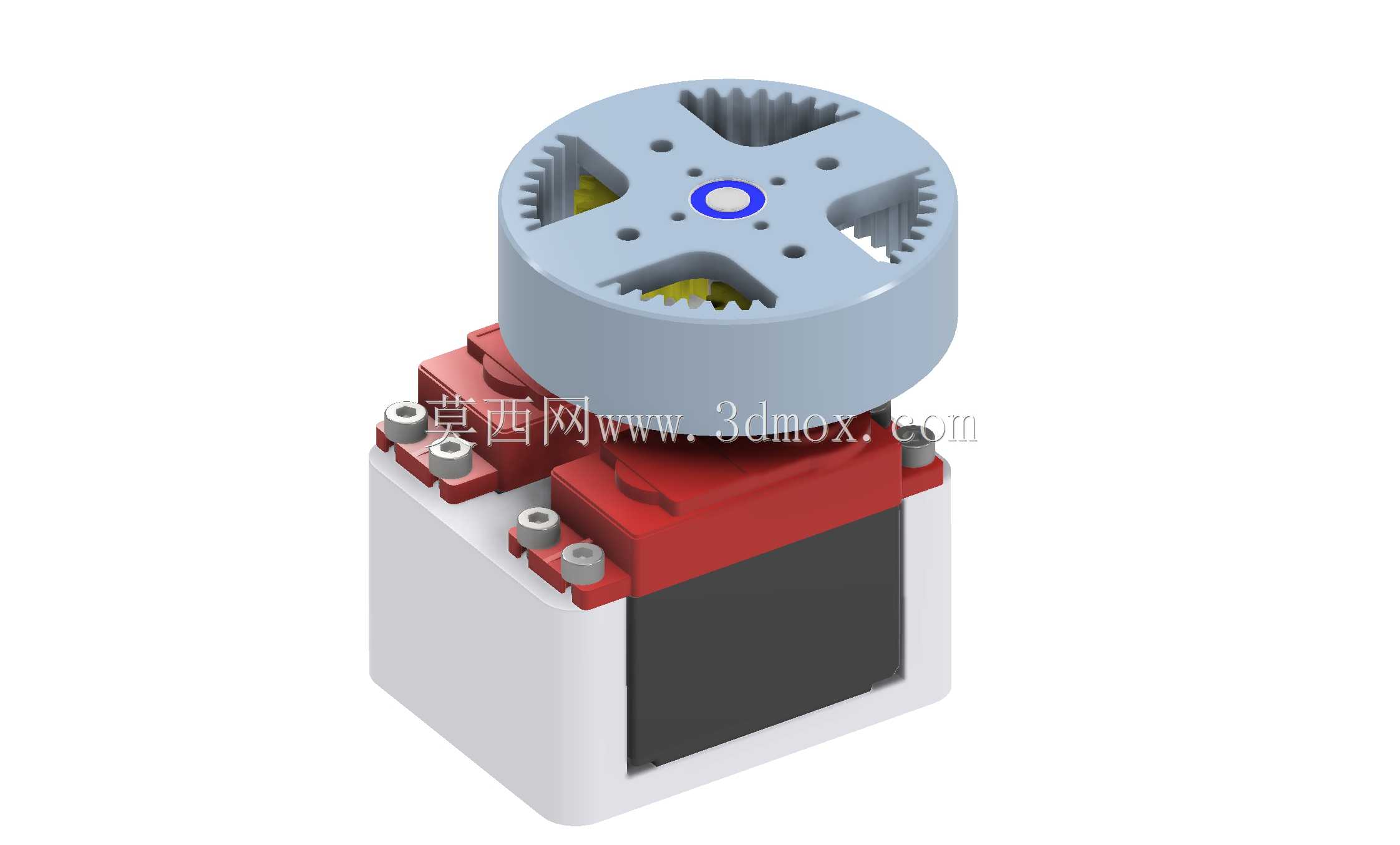

　　上部的内齿圈端面预留了四个均匀分布的安装孔和多组异形卡槽，可以直接适配常见的小型末端执行器，比如柔性夹爪、吸盘支架、旋转工作台等，不需要额外设计转接法兰，减少了后续集成的工作量。设计过程中需要重点注意内齿轮的加工精度，因为双齿轮同时和内齿圈啮合，齿形的公差、齿距的累积误差会直接影响传动的顺畅度，如果是采用3D打印制作样件，需要严格控制打印的层厚和齿面的成型精度，齿侧间隙要预留0.1-0.2mm的装配余量，避免出现卡滞或者传动背隙过大的问题。两颗伺服的安装同轴度也需要严格保证，小齿轮和内齿圈的啮合中心距偏差不能超过0.05mm，否则会出现单边啮合受力不均的情况，长时间运行会加剧齿面磨损，降低整套结构的使用寿命。在实际应用中，

　　这套耦合结构可以直接替换小型SCARA机器人的旋转关节，在不增加关节厚度的前提下提升一倍左右的输出扭矩，也可以用在小型旋转工作台的驱动部分，实现小体积下的大扭矩输出，还可以搭配定制的末端执行器，用在小型分拣设备的旋转工位，满足轻载高速的搬运旋转需求。相比传统的齿轮并联传动结构，这套设计把内齿圈直接作为输出端，减少了中间传动环节的背隙累积，传动效率可以达到90%以上，同时对称布置的双伺服结构可以抵消一部分电机运行时的振动，让末端旋转的平稳性更好。在装配调试的时候，需要先给两颗伺服做零点校准，保证上电时两颗小齿轮的相位一致，避免出现内齿圈初始位置偏差导致的啮合卡滞，轴承安装时需要添加少量的润滑脂，降低旋转阻力，减少齿面的磨损。基座的设计采用分体式结构，伺服安装位和轴承支撑位做了一体化的定位设计，装配时不需要额外调整位置，直接锁紧螺丝就可以保证装配精度，非常适合小批量的定制设备开发，也适合创客和机械设计爱好者做二次开发，根据自己的实际负载需求更换不同扭矩等级的伺服，或者调整内齿圈的直径来获得不同的减速比和输出扭矩。
