适配SG90舵机的机器人笔具电磁铁安装支架

　　做桌面级小型教育机器人、绘图机器人或者轻载执行末端改造的工程师，大概率都碰到过执行端安装空间局促、传动行程不够的问题，这款支架就是针对这类场景做的集成化结构方案。日常做小型机器人的绘图、点胶、轻载磁吸拾取功能时，很多人习惯零散拼接舵机、传动件和执行端固定座，不仅装配公差难控制，多零件拼接带来的累计误差还会直接影响执行精度，比如绘图时线条偏移、磁吸取件时对位不准，零散固定的结构在舵机反复正反转的工况下还容易出现连接件松动的问题，长期运行可靠性不足。

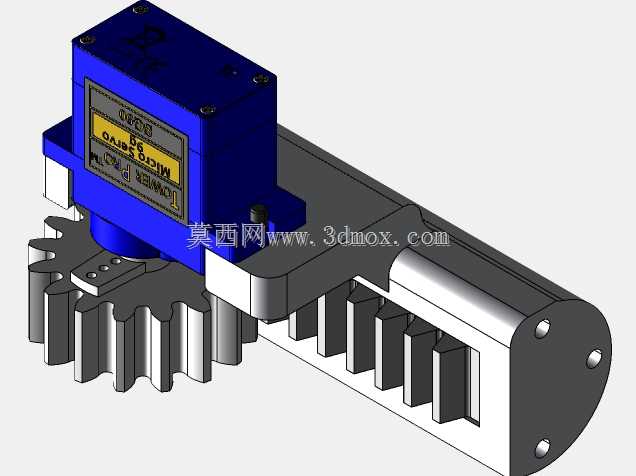

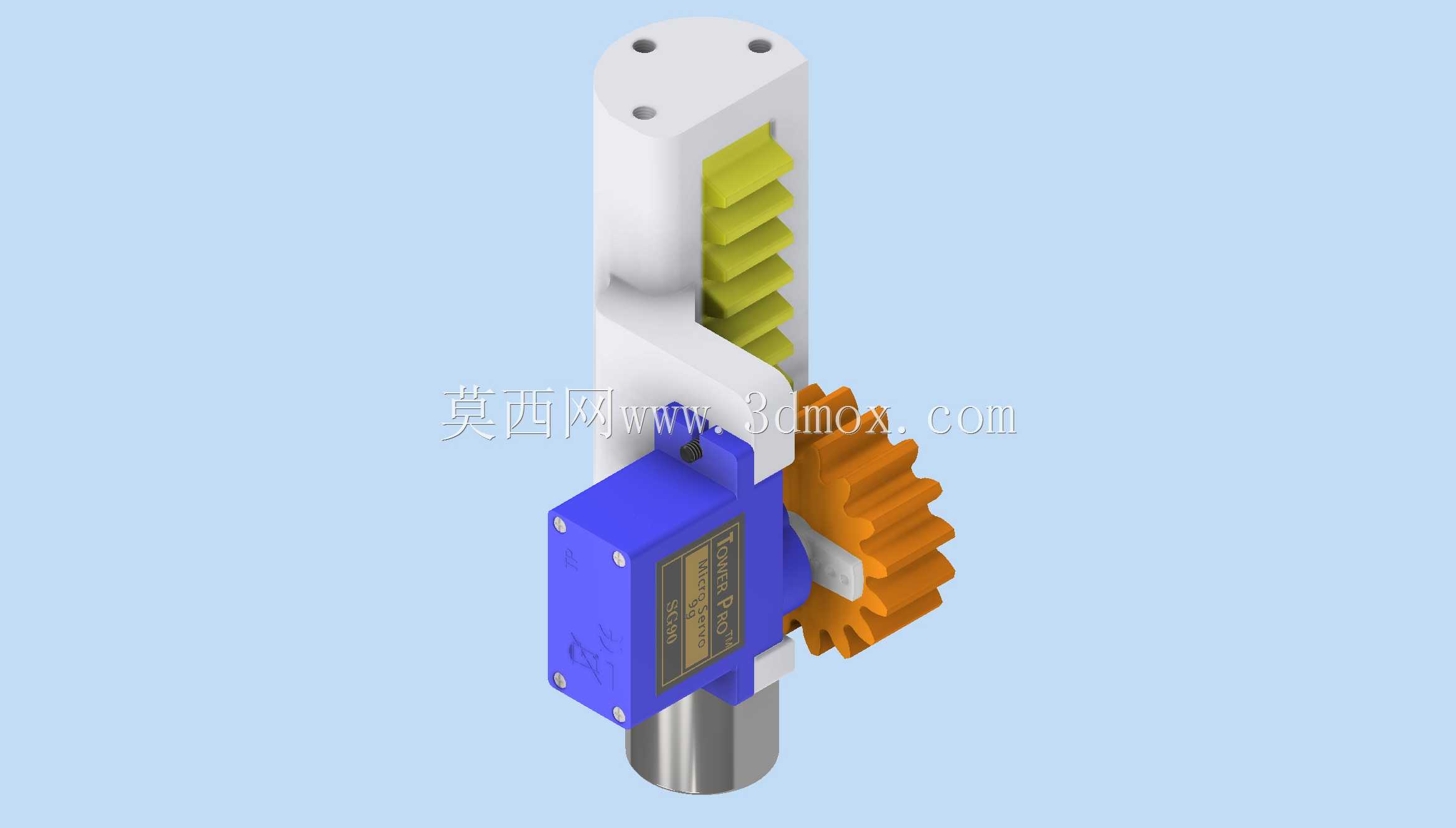

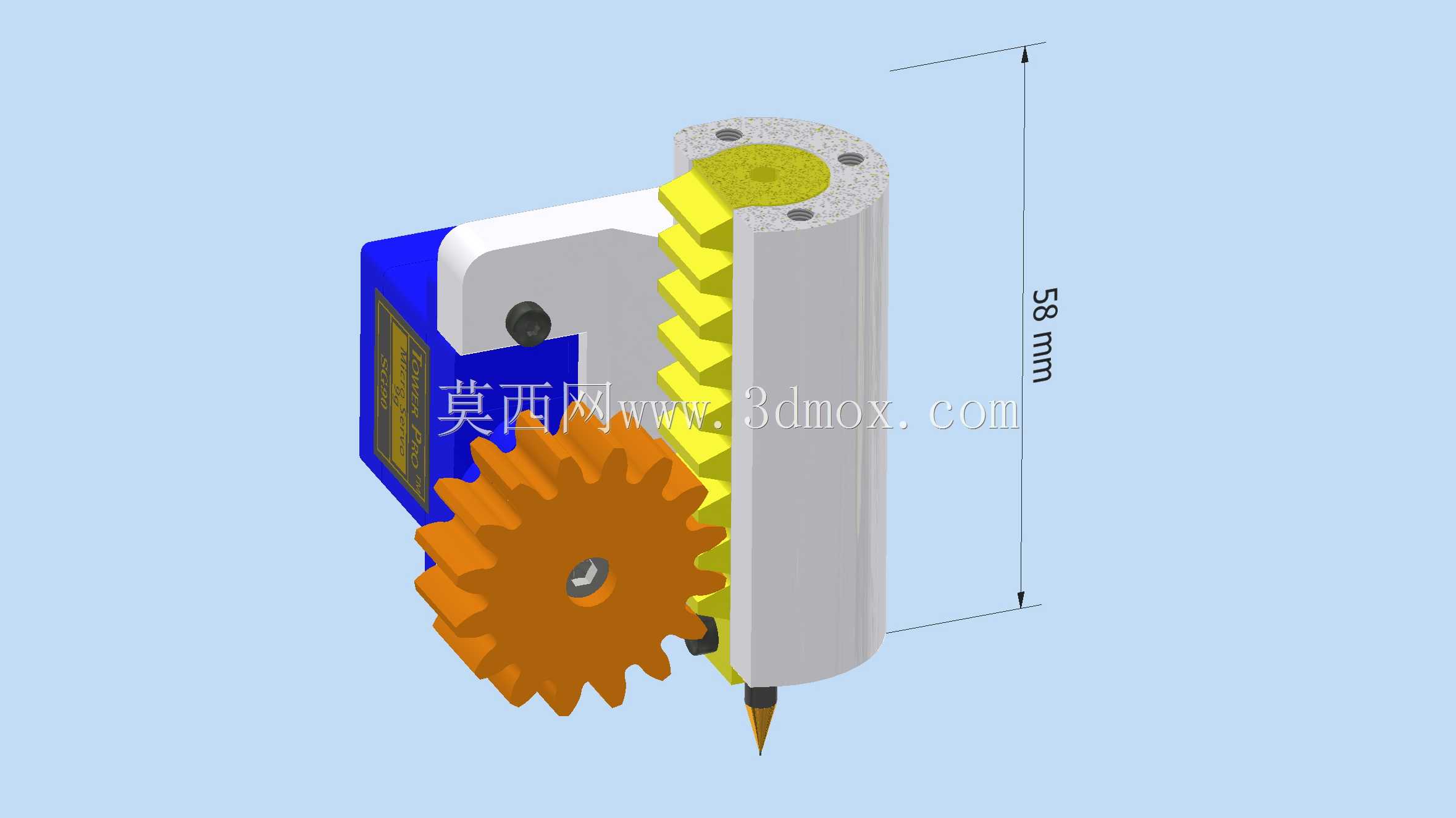

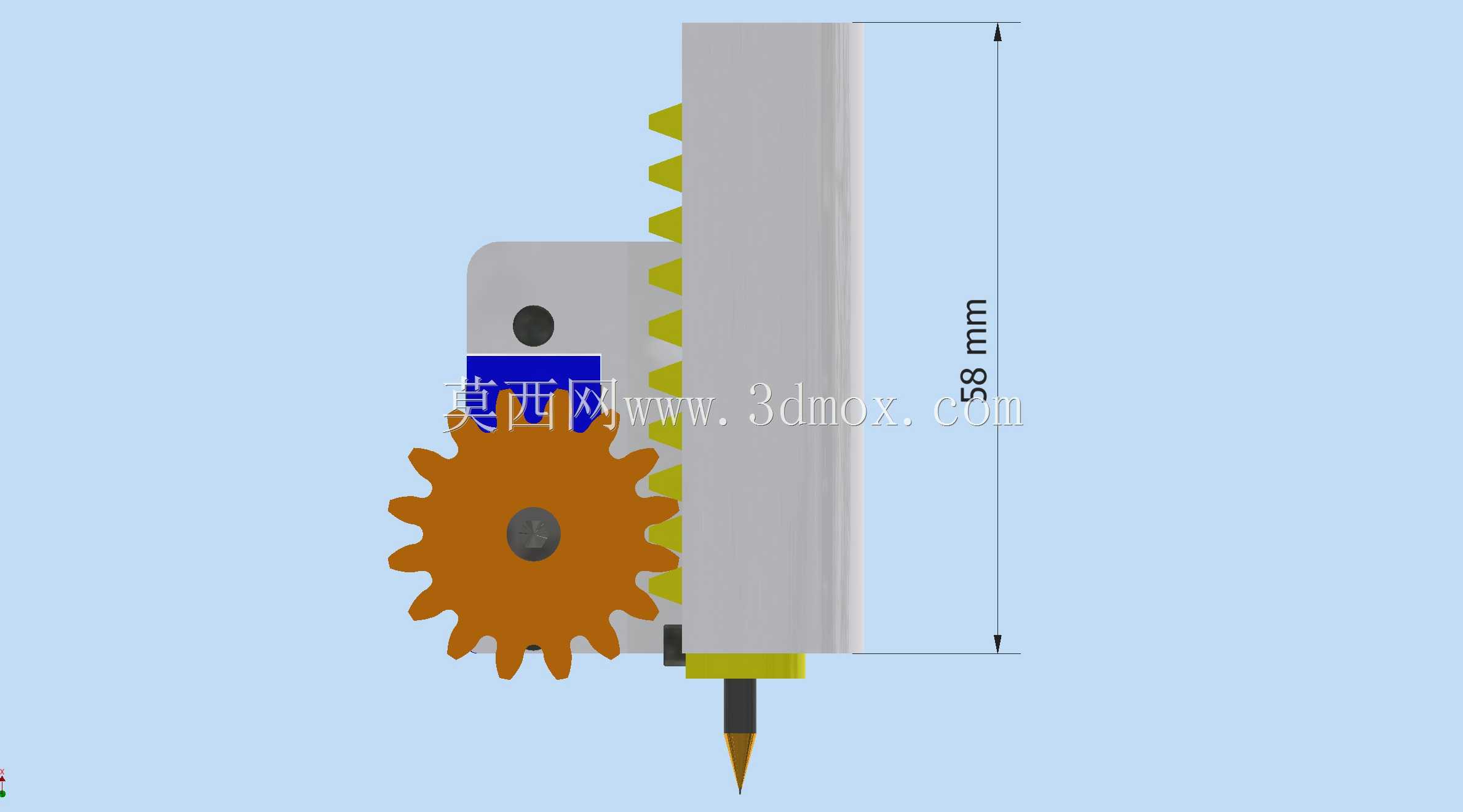

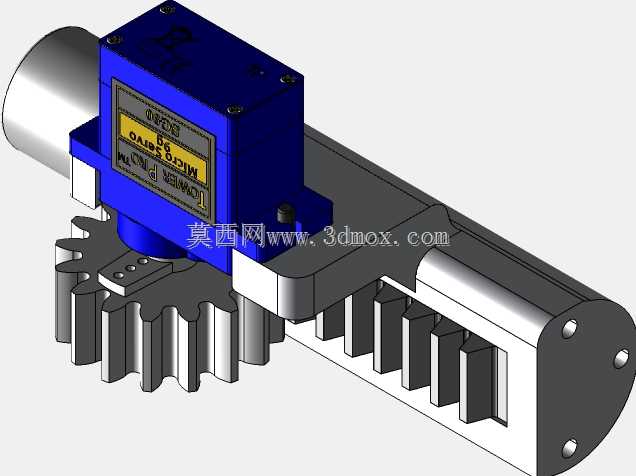

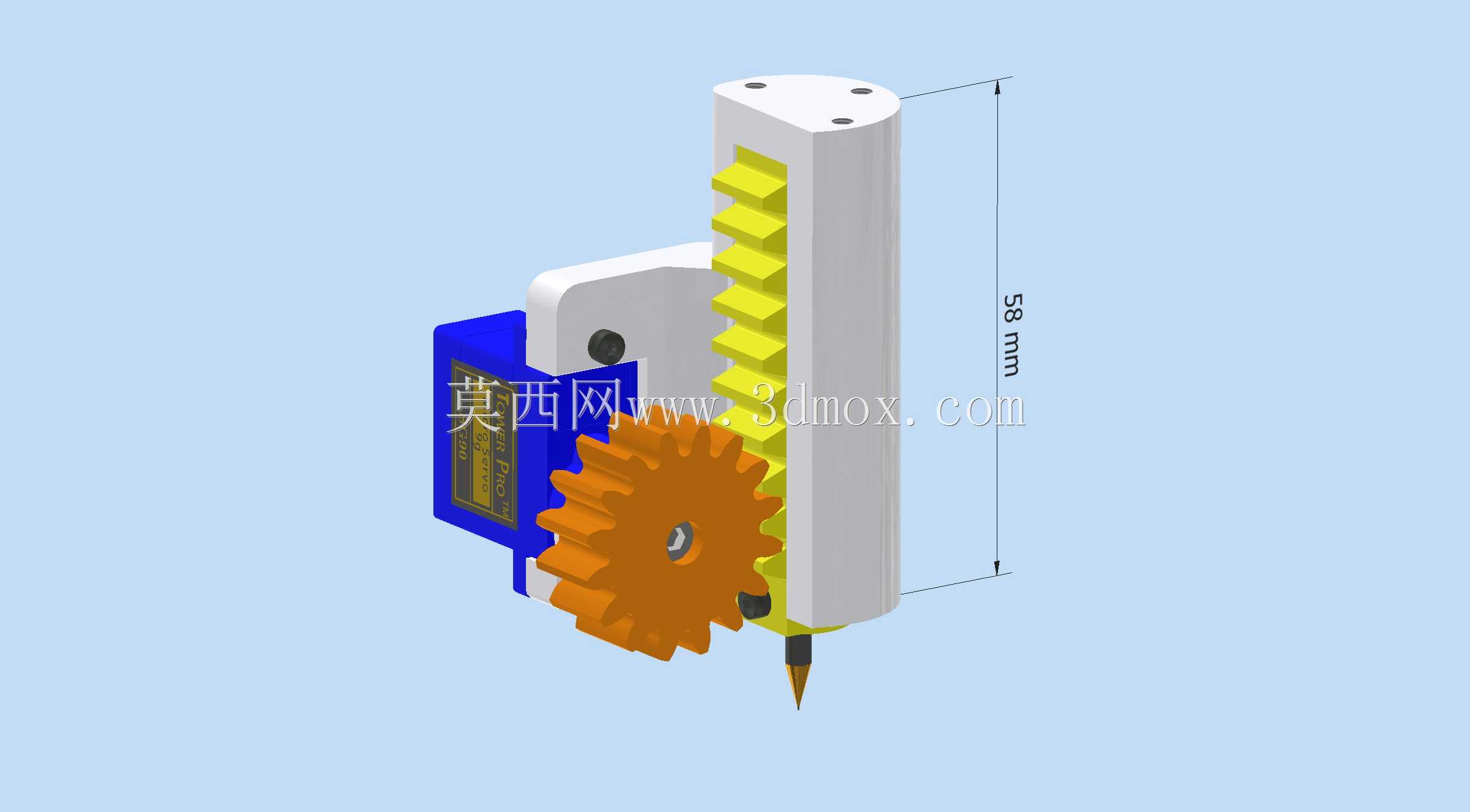

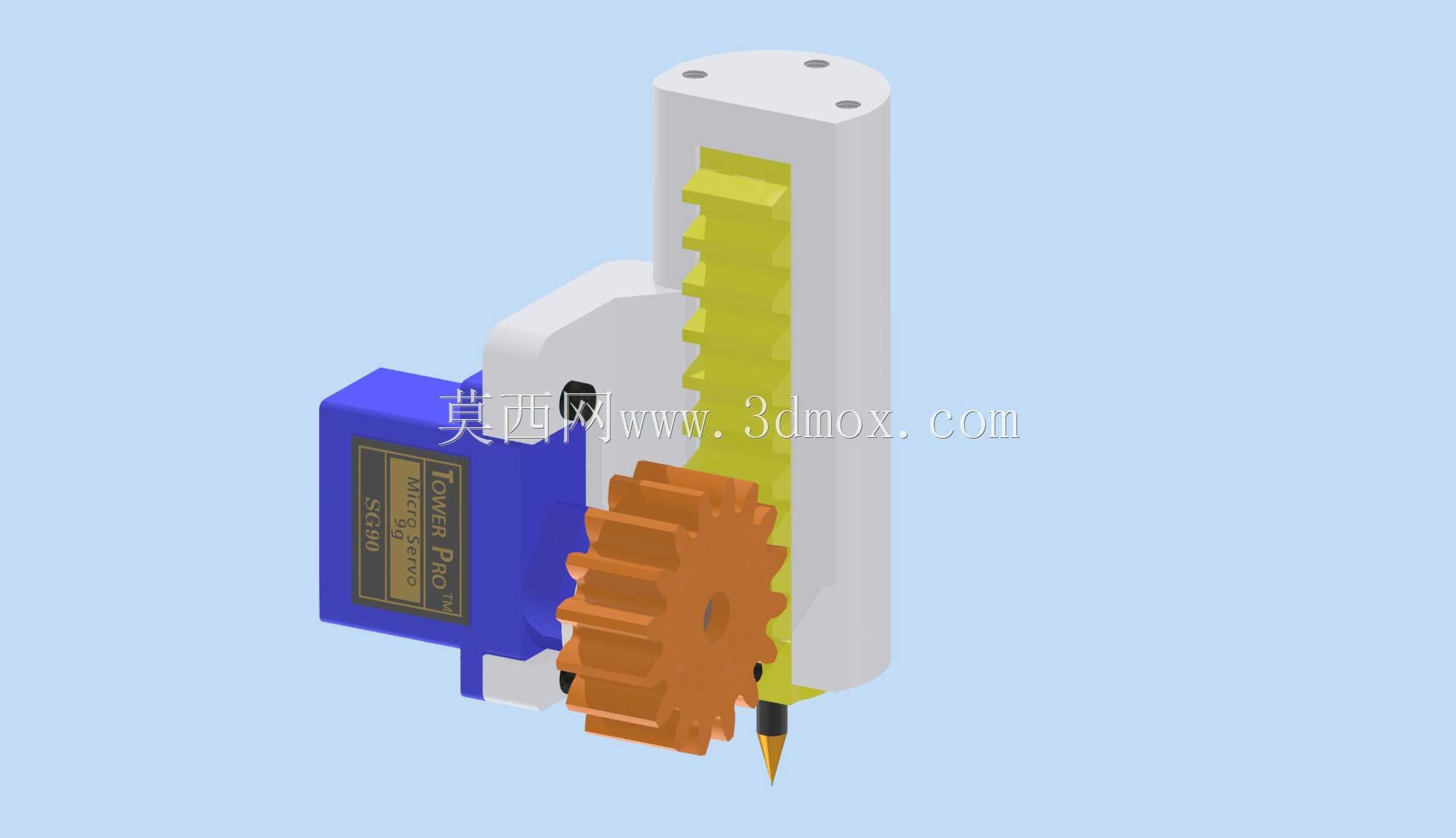

　　这款支架直接把SG90伺服电机的安装位、齿轮齿条传动腔、执行件固定通道做了一体化集成，不需要额外拼接传动固定座，从结构根源上减少了装配累计误差。整个传动结构采用齿轮齿条啮合的形式，舵机输出轴直接驱动小齿轮，小齿轮和竖直布置的齿条啮合，把舵机的旋转运动直接转化为执行端的直线往复运动，有效直线行程可以达到30毫米，完全覆盖桌面级小型机器人绘图抬落笔、点胶头升降、电磁铁取放件的行程需求，不需要额外做行程放大结构，也不用额外加装传动导向件，支架本体的型腔直接作为齿条的运动导向槽，齿条运动过程中不会出现径向偏移，传动啮合间隙控制在极小范围内，反复启停、正反转切换时也不会出现明显的回程误差。

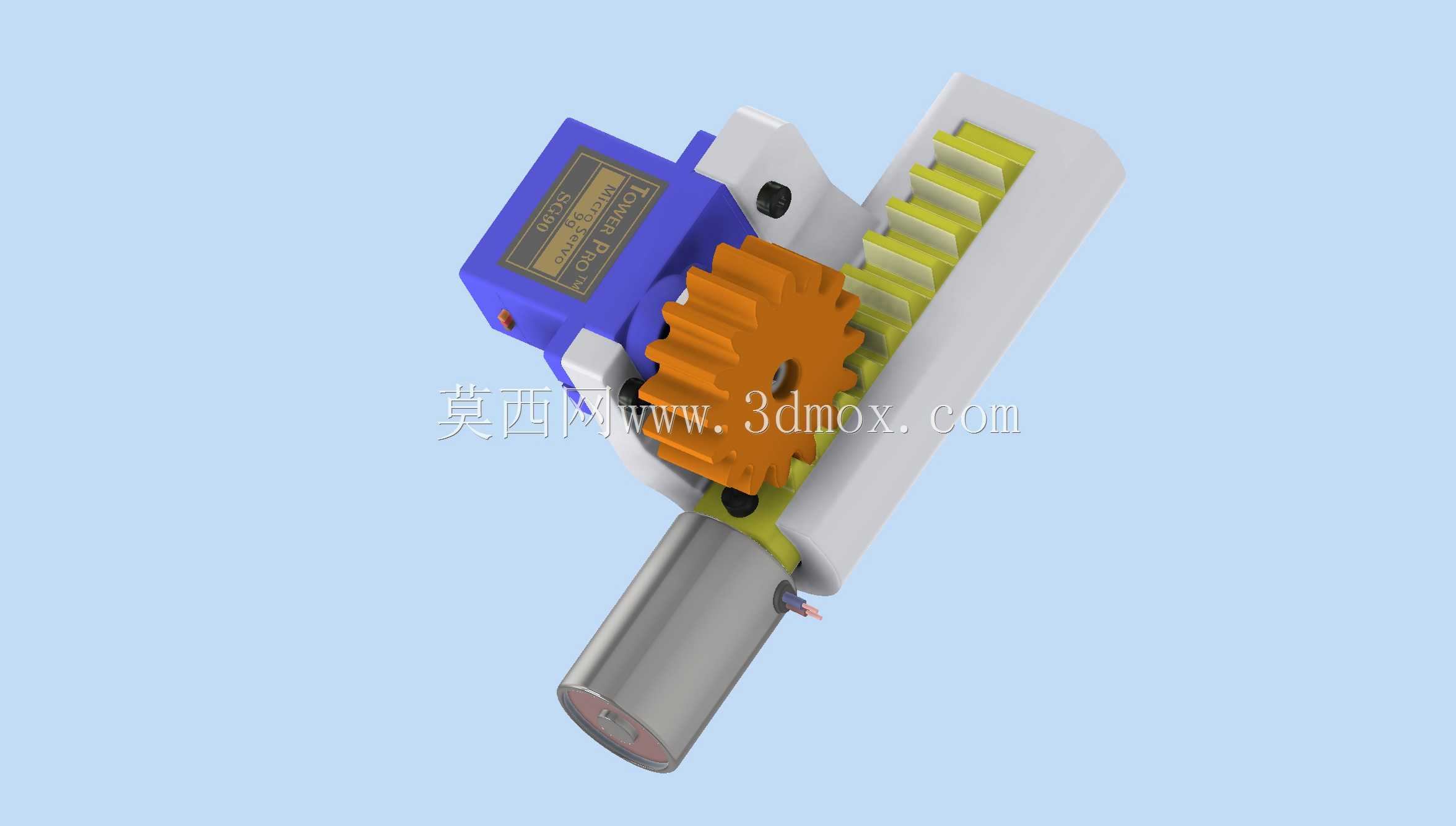

　　从安装边界来看，整个支架的结构非常紧凑，主体安装座的轮廓适配小型机器人的末端安装法兰，顶部预留了两个标准安装孔位，可以直接固定在机器人末端的安装平面上，不需要额外做转接板，安装孔的位置公差按照小型机器人末端的通用安装尺寸设计，和常见的桌面级机械臂、行走机器人的执行端安装位完全匹配。执行端的固定通道做了适配通用笔具、小型推拉式电磁铁的直径设计，不管是装普通绘图水笔、记号笔，还是装小规格的直流推拉电磁铁，都可以通过侧面的紧定螺丝直接锁紧固定，不需要额外做夹持件，更换执行件的时候只需要松开紧定螺丝就能快速插拔替换，调试效率很高。

　　设计的时候特意把传动结构做了半封闭的型腔包裹，齿轮和齿条的啮合部位大部分藏在支架主体的型腔内部，日常运行时可以减少外界灰尘、细碎杂物掉落到啮合齿面的概率，降低齿面磨损的速度，延长传动结构的使用寿命，也避免了外露传动结构容易被线缆、其他小零件卡滞的问题。舵机的安装位做了嵌入式的卡槽设计，SG90舵机可以直接卡入卡槽定位，再通过侧面的螺丝锁紧，舵机输出轴和驱动小齿轮的同轴度可以通过卡槽的加工精度直接保证，不需要反复调整舵机的安装位置来对齐齿轮，装配的时候只需要把舵机卡入卡槽锁紧，再套上驱动齿轮，就能保证齿轮和齿条的啮合间隙处于合理范围，不会出现过紧卡滞或者过松跳齿的问题。

　　实际应用中，这款支架可以直接用在小型SCARA绘图机器人的末端，搭配普通绘图笔就能实现A4幅面内的矢量绘图、书写功能，30毫米的行程足够满足抬笔落笔的高度需求，不会出现落笔不到位或者抬笔蹭纸的问题；如果换装小型推拉电磁铁，就可以作为轻载拾取末端，用来拾取小重量的螺丝、垫片、小型电子元器件，适合桌面级分拣机器人的教学演示或者小批量轻载分拣场景；也可以用来固定小型点胶针头，搭配点胶控制器实现小行程的点胶作业，适合PCB板补焊、小零件点胶固定这类轻载作业场景。整个支架的受力路径做了针对性优化，舵机的扭矩直接通过驱动齿轮传递到齿条，执行端的负载反作用力直接通过齿条传递到支架本体的型腔壁，再通过顶部的安装孔传递到机器人末端，没有多余的受力转接件，结构刚性足够支撑SG90舵机的额定扭矩输出，不会出现负载时支架变形的问题。齿条的运动行程两端做了机械限位结构，不需要额外加装行程开关来做极限位置保护，齿条运动到上下极限位置时会被支架本体的限位台阶挡住，不会出现齿条脱出型腔的问题，调试的时候即使舵机过转也不会损坏传动结构，降低了调试阶段的零件损坏概率。
