薄板半自动气动折弯钻孔一体化加工装置

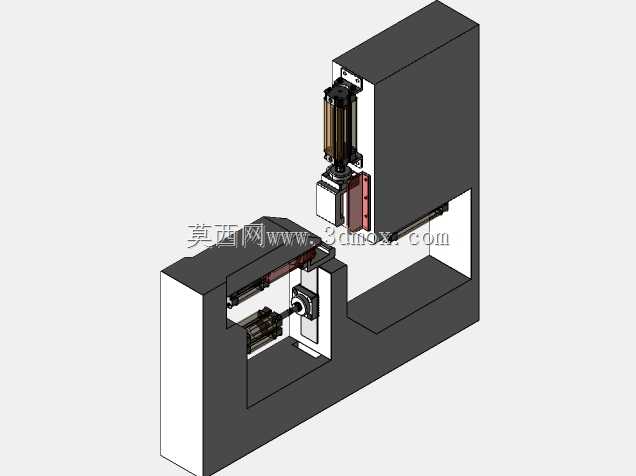

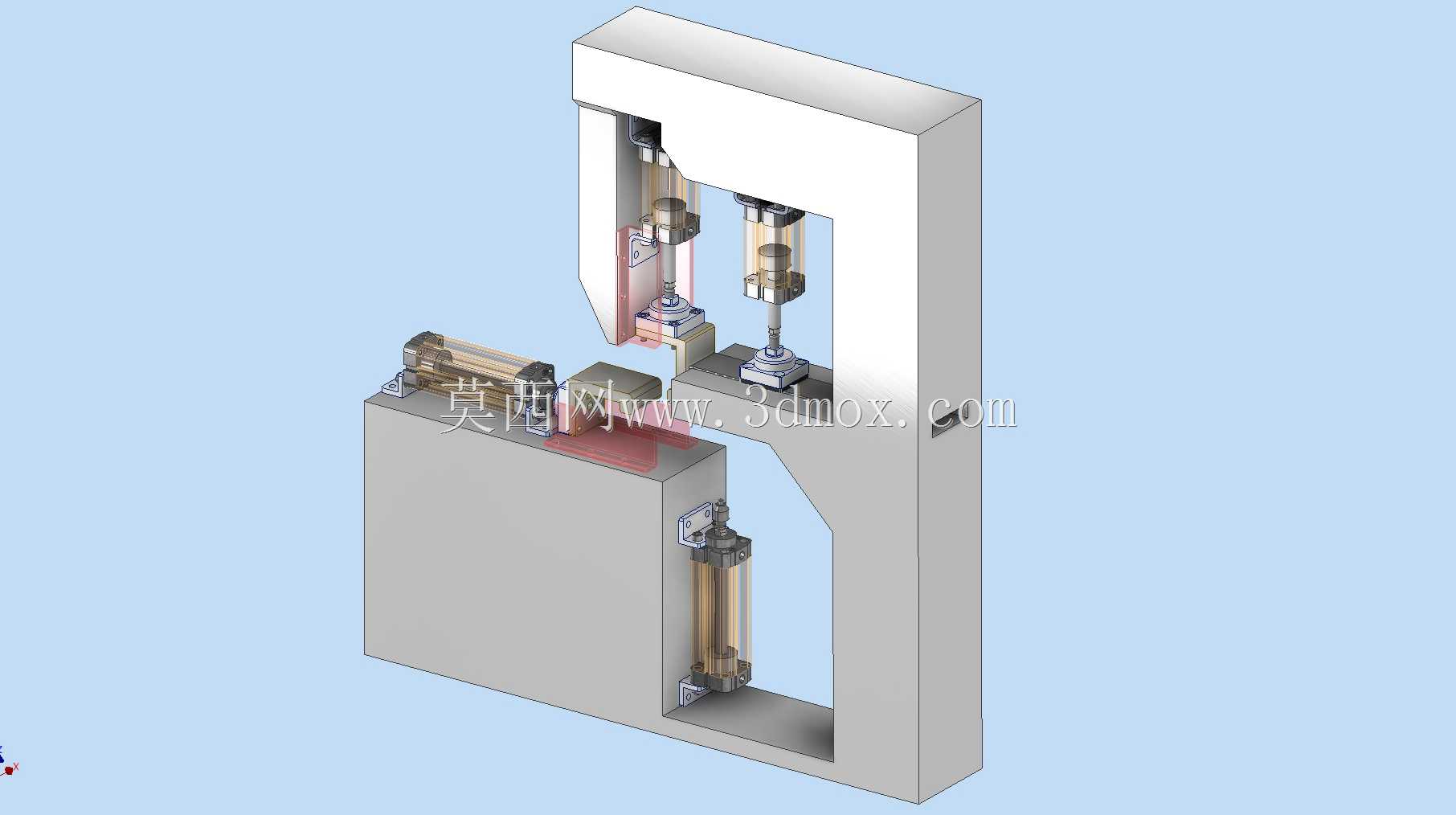

　　在中小批量钣金件加工场景里，经常会遇到薄板类零件需要先后完成折弯、钻孔两道工序的需求，传统分散工序需要先在折弯设备上完成弯折成型，再转移到钻孔工位进行定位装夹加工，不仅多次装夹带来定位误差累积，工件转运、重复装夹的辅助时间也会挤占有效加工时长，针对这类工况设计的这套气动加工装置，直接将两道工序的执行机构集成在同一机架上，省去工序间的转运与重复定位环节。整套装置采用C型开式机架作为承载主体，这种结构的优势在于操作侧完全开放，操作人员上下料时没有结构遮挡，同时机架的上下悬臂可以分别承载两套独立的气动执行单元，其中一套执行单元配置折弯压头，对应下方的折弯成型下模，另一套执行单元配置钻孔主轴头，对应下方的钻孔定位支撑台，

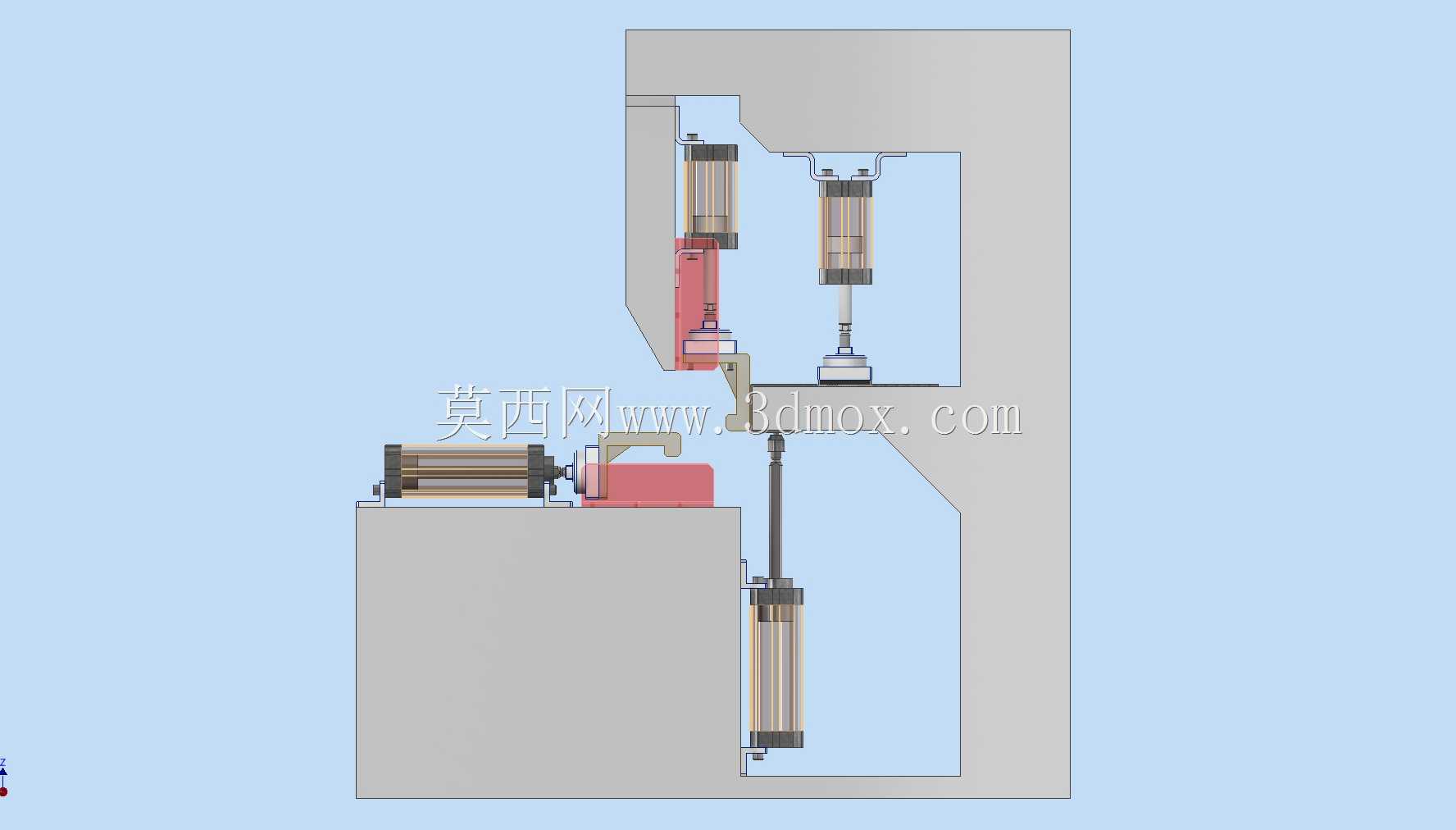

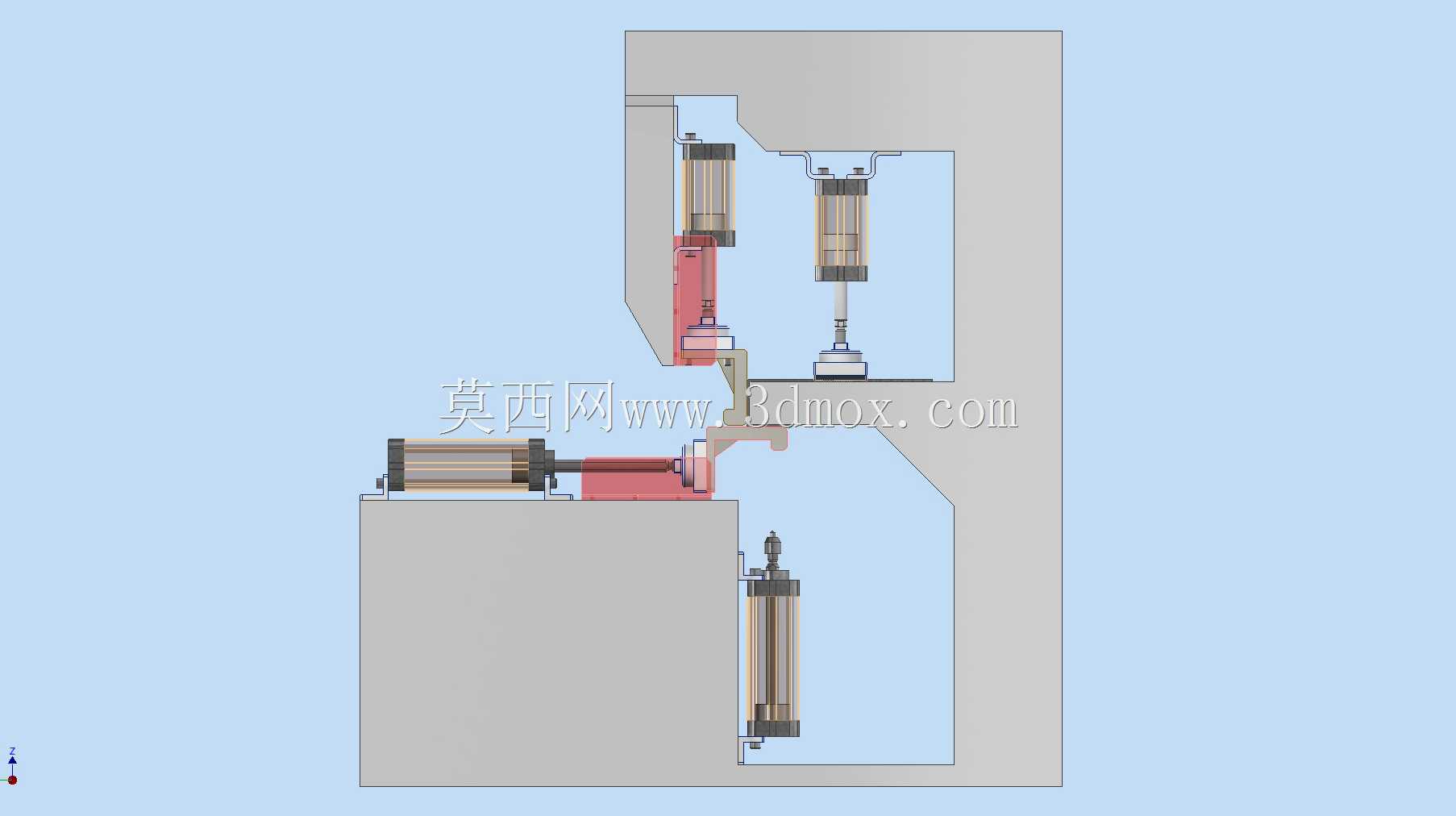

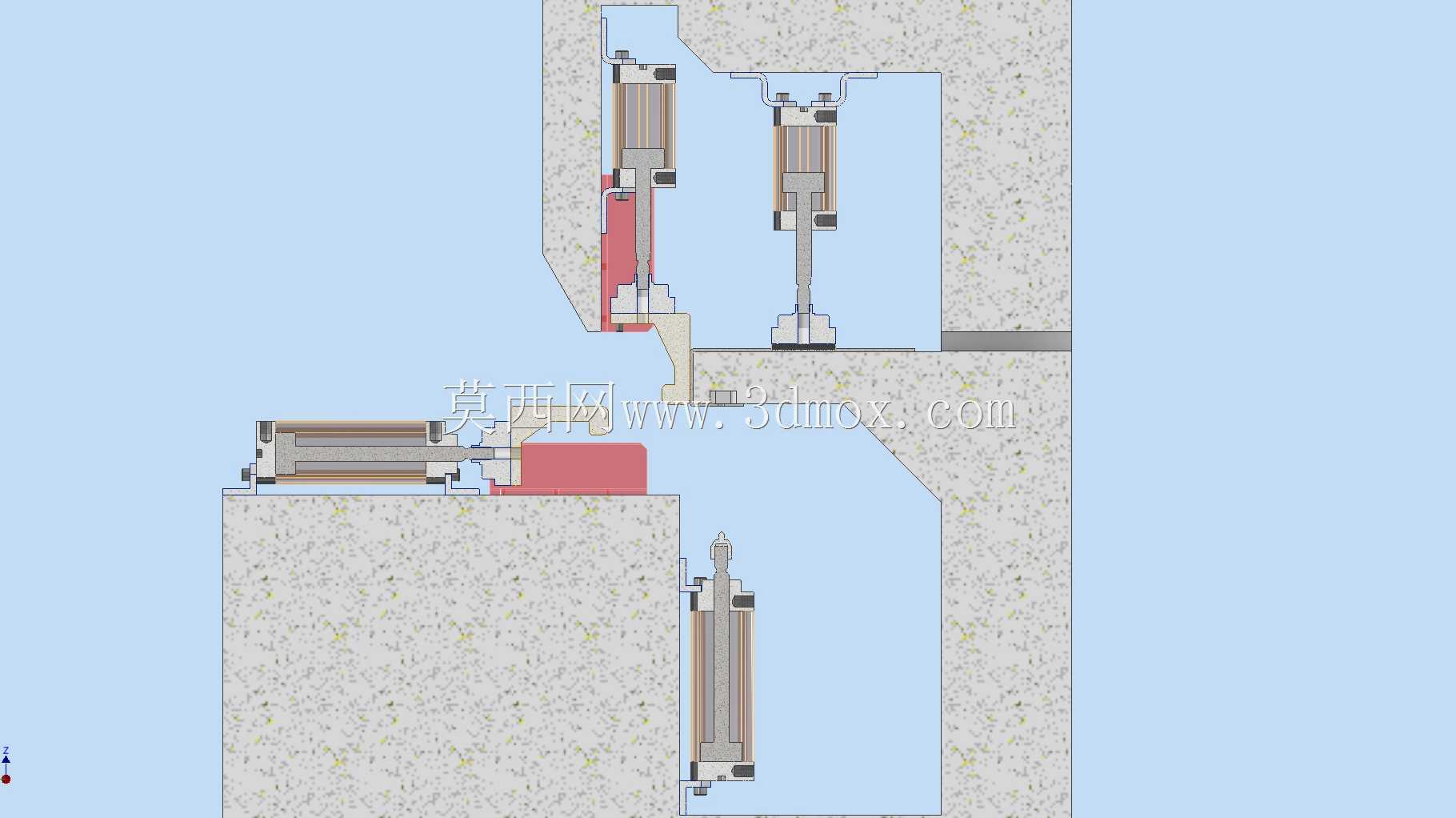

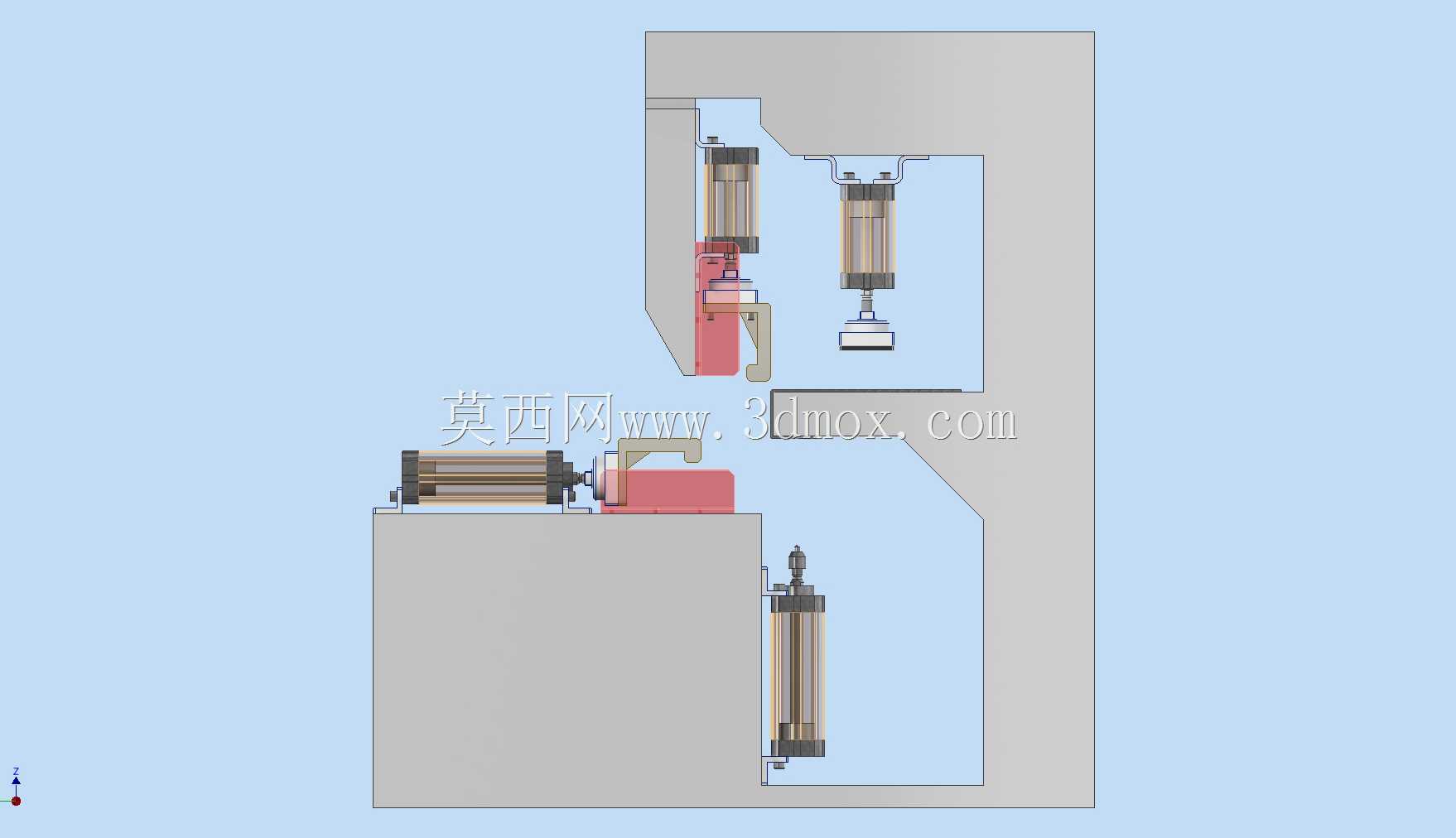

　　两套工位沿工件送进方向并排布置，工件完成上料定位后，可先通过水平布置的推料气缸将板材推送至折弯工位，压头下行完成指定角度的折弯成型，之后推料气缸继续动作，将成型后的弯折段推送至钻孔工位，钻孔主轴在气动进给驱动下完成指定位置的孔加工，全程不需要人工二次调整工件装夹位置。设计过程中，执行元件全部选用标准金属制品气缸，一方面气动系统的动作响应速度快，针对薄板类小负载加工场景完全可以满足出力要求，另一方面气动元件的采购、维护成本较低，车间现有压缩空气气源即可直接对接使用，不需要额外配置液压站等复杂动力源，适合小型加工车间、钣金维修站点的场地条件。机架的安装边界设计充分考虑了车间常规工作台的摆放尺寸，整体占地宽度控制在1.2米以内，

　　深度控制在0.8米左右，不需要额外做地基固定，直接放置在水平承重工作台上，接通气源与控制气路即可投入使用，机架底部预留了标准安装孔位，若需要长期固定工位，可通过膨胀螺栓与工作台面锁紧，避免加工过程中出现机架移位。两套垂直布置的加工气缸都配置了可调行程限位结构，折弯工位的行程限位可以根据不同薄板的厚度、折弯角度要求调整压头下行终点位置，避免过压导致板材弯折处出现裂纹或者角度超差，钻孔工位的行程限位则可以根据钻孔深度要求调整主轴进给行程，防止钻穿工件后过度下行碰损支撑台面。水平送料气缸的行程也做了分段可调设计，通过调整不同位置的磁性开关位置，可以适配不同长度尺寸的薄板工件，切换加工规格时只需要调整对应气缸的限位参数与对应的模具、钻套，

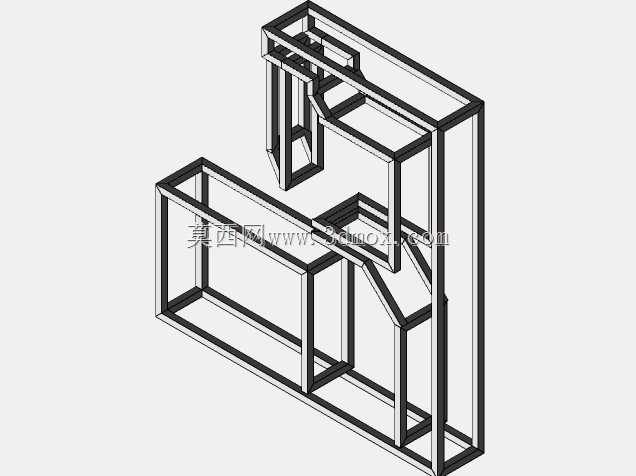

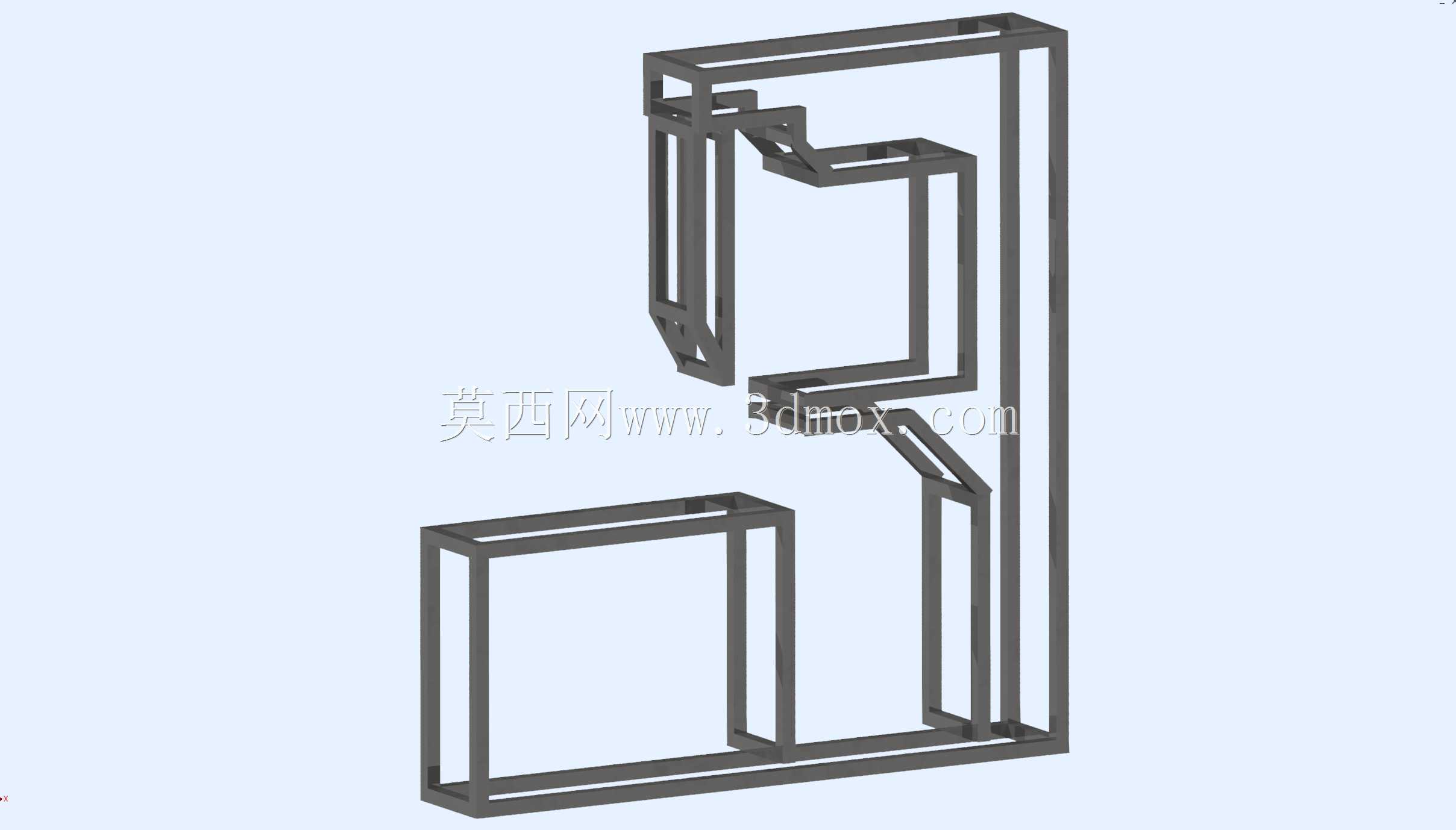

　　不需要对整体机架结构做改动。定位结构上，折弯与钻孔工位都配置了可调节的侧边定位挡块，针对不同宽度的板材可以快速调整挡块位置，保证工件送进过程中方向不偏移，折弯线与孔位的相对位置精度靠机械定位保证，不需要每次加工前做重复对刀操作。气动控制回路采用常规的换向阀与节流阀配置，每个气缸的动作速度都可以通过节流阀独立调节，避免折弯压头下行速度过快冲击板材导致变形，也可以防止钻孔进给速度过快导致钻头崩损，针对钻孔工位还配套了压料结构，在钻头接触工件前先通过弹性压块将板材压紧在支撑台上，避免钻孔过程中板材出现翘曲移位，保证孔位的位置精度与孔壁质量。这套装置主要适配厚度在2mm以内的冷轧钢板、铝板等常用薄板材料的加工，常见的电器安装支架、小型钣金固定件、设备外壳连接片这类需要折弯后再加工安装孔的零件，都可以在这套装置上完成一体化加工，相比单工序分散加工的模式，单件加工的辅助时间可以缩短60%以上，同时因为减少了一次装夹环节，折弯面与孔位的位置一致性更好，批量加工时的零件尺寸离散度明显降低。在结构细节处理上，所有气缸的安装座都设计了可调腰型孔，后期维护更换气缸时不需要重新加工安装孔，直接通过腰型孔调整安装位置即可，机架的悬臂部分做了加强筋结构，避免压头、钻头施压时悬臂出现形变影响加工精度，外露的气动管路都通过线槽规整布置，避免加工过程中金属切屑刮损气管，也方便后期排查气路故障。
