长橡条自动进给钻孔加工设备结构

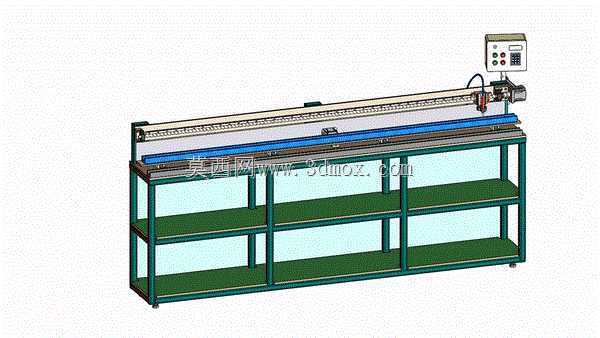

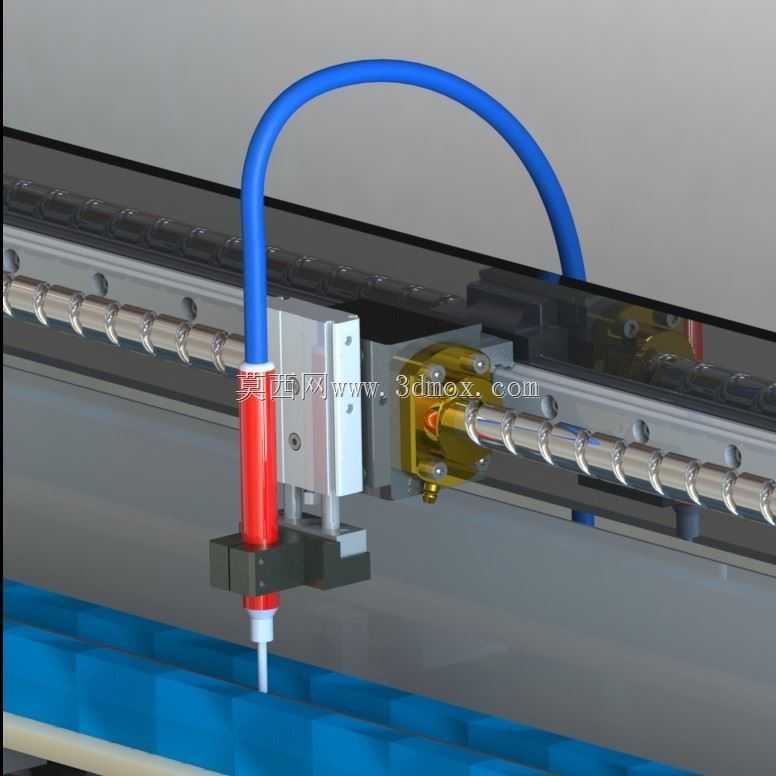

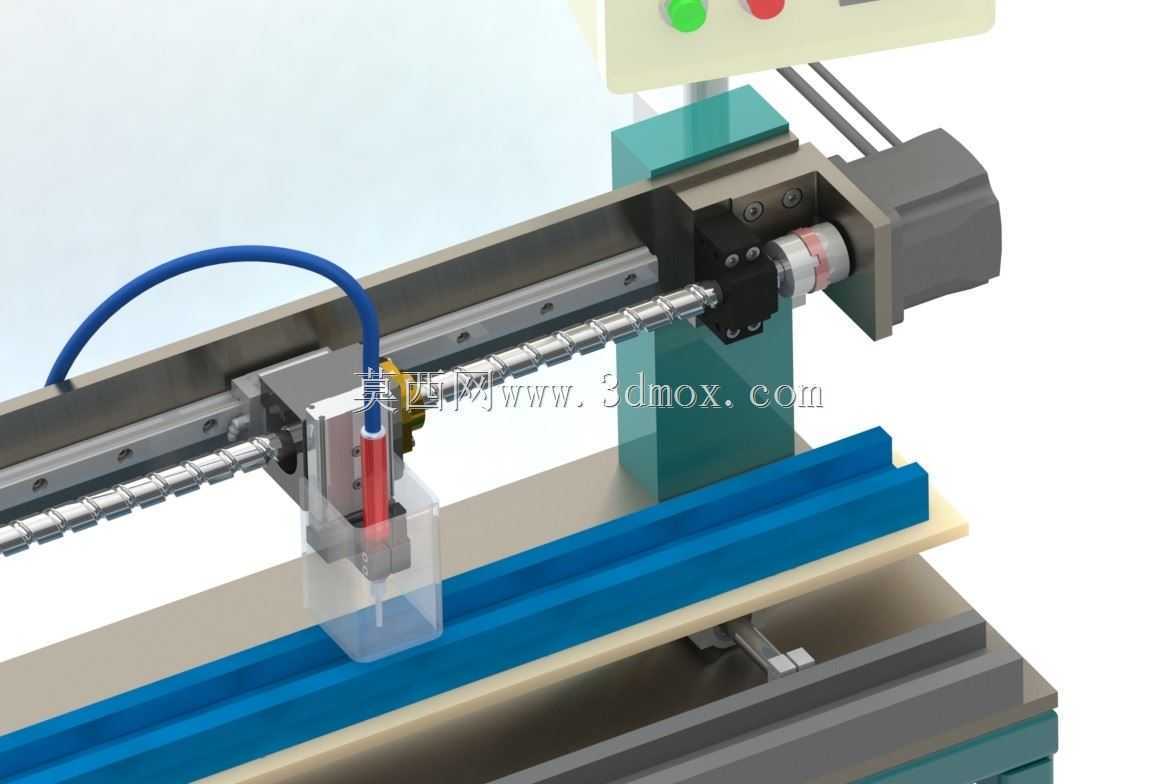

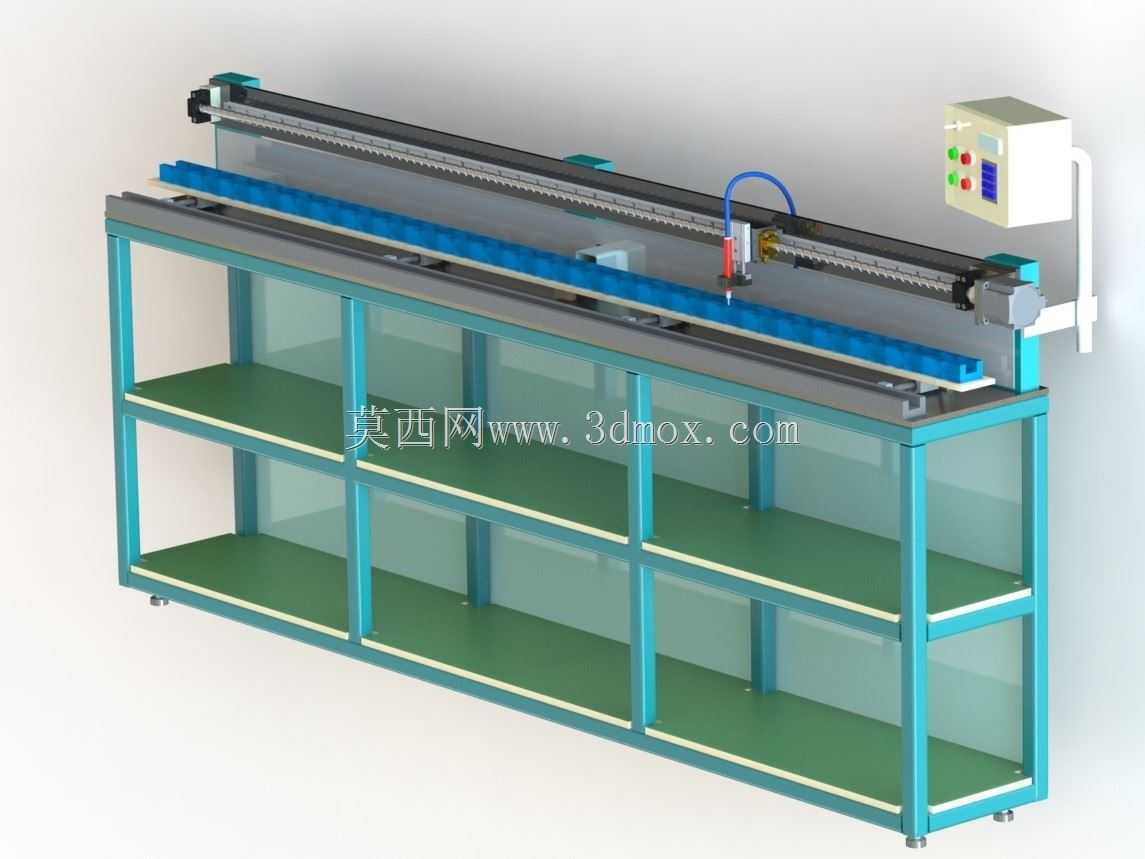

　　在橡胶制品加工产线中，长条形橡胶构件的等距钻孔工序长期存在定位偏差大、孔位一致性差、人工进给效率低的痛点，这套自动钻孔结构正是针对该类工况开发的专用加工单元，适配截面尺寸在一定范围内的长条橡胶型材连续加工作业，可直接集成到现有橡胶制品裁切、成型流水线的钻孔工位，无需对原有产线布局做大规模改动。整套钻孔执行单元采用卧式单轴布局，钻孔主轴的进给动作完全由步进电机提供动力输出，动力传递路径上选用滚珠丝杠作为直线运动转换部件，搭配高刚性直线导轨作为运动导向支撑，从机械结构层面保障钻孔进给过程的运动精度，避免进给过程中出现偏摆、爬行问题，确保每个加工孔的轴线垂直度、孔位位置度满足橡胶制品的装配公差要求，孔位坐标参数可直接在控制程序中预设调整，

　　无需更换机械限位工装即可适配不同孔距排布的加工需求。结构设计阶段充分考虑橡胶材质的加工特性，钻孔主轴的进给速度、转速区间都预留了足够的参数调整空间，可根据橡胶条的硬度、厚度参数匹配对应的加工参数，避免进给速度过快导致橡胶材料撕扯变形，或是转速过高造成钻孔边缘橡胶焦糊的问题。控制部分采用Arduino嵌入式控制方案，整体电控架构简洁可靠，接线逻辑清晰，便于现场运维人员快速排查故障，也方便产线技术人员根据实际加工需求调整控制逻辑，拓展多段进给、排屑停顿等实用加工功能。从安装边界来看，整套设备的横向运动行程覆盖常规长橡条的单段加工长度，安装底座预留了标准的T型槽安装位，可直接固定在型材工作台面上，外接气管、线缆的走线位置都做了预留设计，

　　拖链内置的管线弯曲半径满足长期往复运动的弯折寿命要求，不会出现管线干涉、磨损的问题。执行端的钻头装夹结构采用标准快换接口，可根据加工孔径需求快速更换对应规格的钻头，无需复杂的拆装调试，压缩空气管路直接接入钻孔主轴旁的冷却吹气口，加工过程中可及时吹走钻孔产生的橡胶碎屑，避免碎屑附着在钻头或工件表面影响加工质量。整套结构的运动部件都做了防护设计，导轨、丝杠的外露运动面都配有防尘刮屑板，可阻挡橡胶碎屑、车间粉尘进入运动副内部，延长核心传动部件的维护周期，降低日常运维的工作量。在实际产线应用中，该结构可替代3到4名人工的手动钻孔作业，加工一致性远高于人工操作，不会出现人工钻孔常见的孔位偏移、孔壁倾斜问题，

　　加工完成的橡胶条可直接进入下一装配工序，无需额外的孔位修整工作。设计过程中对各运动部件的安装公差做了明确标注，直线导轨的安装平行度、滚珠丝杠的同轴度要求都符合常规机加工件的装配精度要求，普通的机加工车间即可完成整套结构的加工装配，无需特殊的高精度加工设备，建模过程中所有标准件都采用通用规格，采购替换便捷，不会出现非标定制件采购周期长、维护成本高的问题。
