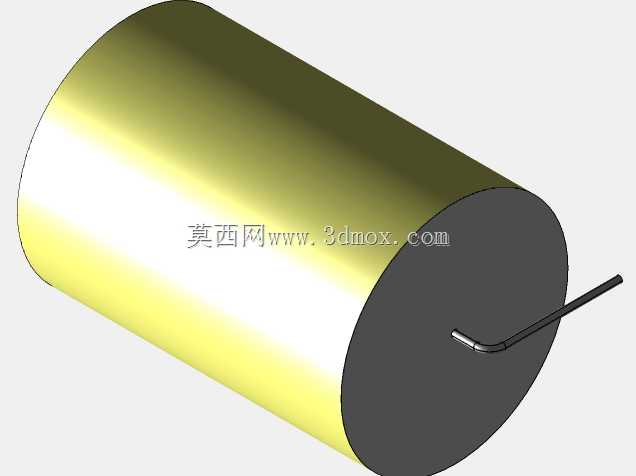

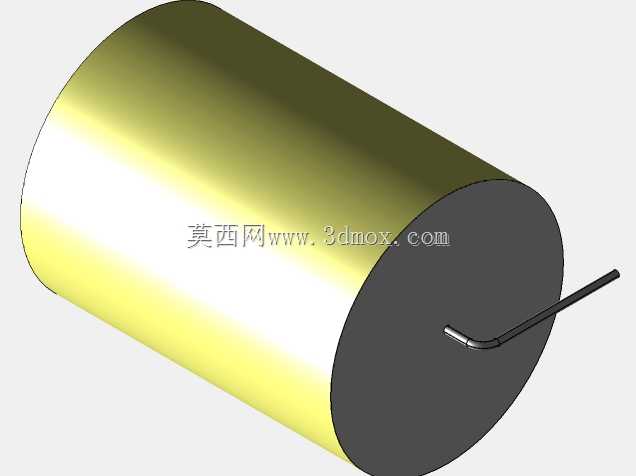

直径42mm轴向圆柱形黄色薄膜电容器

　　在工业控制板卡、消费电子电源模块、车载电控单元的PCB设计环节中，直插式薄膜电容的选型与布局直接影响整板的EMC表现、焊接良率与长期运行可靠性，这款直径42mm的轴向圆柱形薄膜电容，正是针对大容值、高耐压直插安装场景开发的标准化元件模型。不同于常规径向引脚的小容值薄膜电容，轴向结构的电容引脚从本体两端同轴引出，在PCB上采用卧式贴板安装的方式，能够大幅降低元件的安装高度，适配内部空间高度受限的壳体设计，比如薄型开关电源、扁平式工业传感器外壳、车载分布式控制模块等对Z向尺寸有严格限制的场景，同时轴向引脚的抗振动性能更优，在存在持续机械振动的工业设备、车载电控系统中，能够避免引脚受交变应力产生疲劳断裂的问题，提升焊点长期可靠性。

　　从设计逻辑来看，这款电容的建模完全围绕PCB布局与结构干涉校验的核心需求展开，本体部分还原了聚酯、聚丙烯介质薄膜卷绕形成的圆柱结构，外覆黄色的绝缘封装层，表面做了符合工业元件实际质感的哑光金属黄处理，还原真实电容的外观特征，避免建模时外观失真导致的评审误判。两端的封端结构做了精准的尺寸还原，直径与本体保持一致，厚度匹配常规同规格电容的封端尺寸，引脚部分没有采用简化的直杆建模，而是还原了靠近封端位置的弯折结构，这个弯折段是轴向电容安装时的关键结构，一方面能够控制引脚插入PCB后的露出高度，保证焊接时焊锡能够充分浸润引脚与焊盘，另一方面弯折形成的应力释放结构，能够抵消PCB受热膨胀、振动冲击时产生的应力，避免引脚与封端结合位置出现开裂。

　　尺寸与安装边界的设定完全贴合实际生产选型需求，本体直径严格控制在42mm，长度尺寸匹配同规格电容的标准卷绕尺寸，引脚直径、引脚伸出长度、弯折段的曲率半径都按照行业通用的安装规范设定，引脚中心距与PCB焊盘的标准孔距完全匹配，建模时特意保留了引脚与本体的同轴度公差参考，在PCB布局时，设计人员可以直接调用该模型进行干涉校验，不需要额外调整尺寸：卧式安装时，本体距离PCB板面的高度由引脚弯折高度决定，模型中已经预留了焊接后焊锡爬升的安全间隙，避免本体底部与PCB表面的丝印、阻焊层或者表面贴装元件产生摩擦干涉；本体两端与周边元件的安全间距也按照安规要求做了参考标识，高压应用场景下可以直接根据模型轮廓调整周边元件的布局位置，满足电气间隙与爬电距离的要求。

　　实际应用中，这类聚酯聚丙烯复合介质的轴向薄膜电容，通常用于电源回路的滤波、IGBT模块的尖峰吸收、交流信号的耦合等场景，相比电解电容，它的介质损耗更低、高频特性更好、寿命更长，没有电解液干涸失效的风险，适合在宽温度范围的工业环境下长期运行。建模时没有对结构做过度简化，封端与本体的结合位置、引脚与封端的连接位置都做了符合实际工艺的处理，结构工程师在做整机结构设计时，可以直接用该模型做壳体内部的空间排布，确认电容本体与壳体筋位、固定柱、其他元件之间的安全距离，不需要额外找实物样品测量尺寸；PCB设计工程师可以直接调用该模型做3D布局校验，检查卧式安装的电容是否会与周边的高个子元件比如变压器、继电器、接线端子产生空间冲突，避免打样后才发现元件干涉导致的改版返工。

　　不同于很多简化的元件模型只做个大概的圆柱轮廓，这款模型的引脚弯折角度、伸出长度都严格按照实际量产元件的尺寸制作，在做PCB的通孔焊盘设计时，可以直接根据引脚直径匹配焊盘孔径与环宽，不需要反复核对规格书调整参数；做波峰焊工艺设计时，也可以根据模型的本体高度、引脚位置，调整波峰焊的传送高度、挡锡条的位置，避免电容本体被波峰焊的锡流冲刷导致移位或者封装受损。对于需要做整板热仿真的场景，模型的本体尺寸、表面积参数也和实物一致，可以直接赋予对应的材料参数进行热分布模拟，评估电容在满负载运行时的温升情况，确保元件工作在额定温度范围内，提升整板的长期运行可靠性。
