直径42.5mm黄色轴向圆柱形薄膜电容

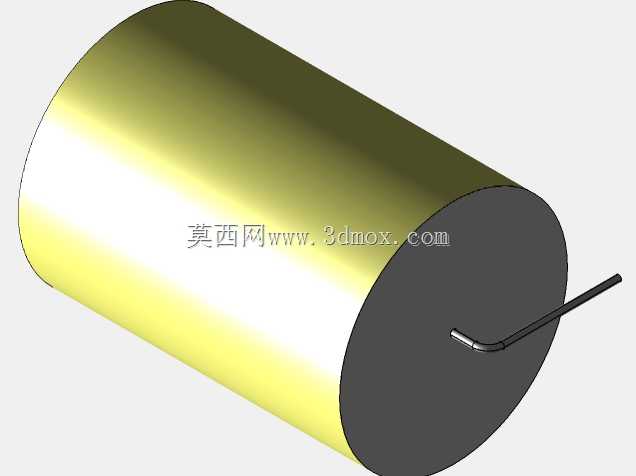

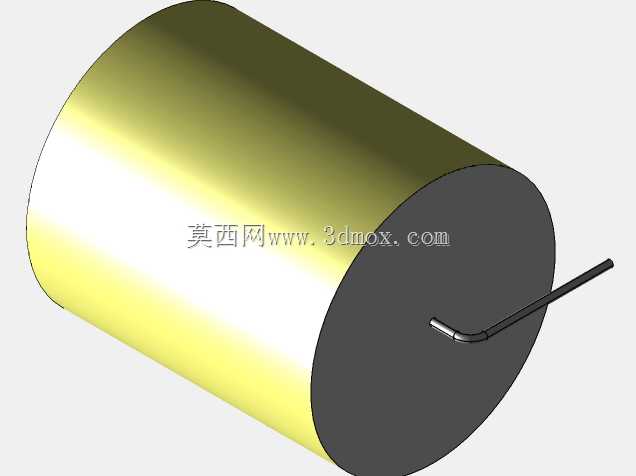

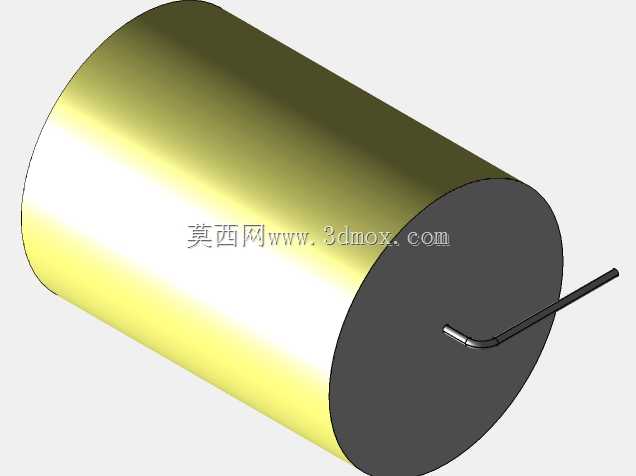

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了结构干涉校验、装配工艺模拟的最终可信度，这类直径42.5mm的轴向圆柱形薄膜电容，是工业控制板卡、大功率电源模块、变频驱动电路中十分常见的无源滤波、储能元件，日常选型建模时很容易因为忽略引脚成型细节、本体尺寸公差导致后期装配出现引脚无法插装、本体与周边散热片或接插件干涉的问题。这款模型的设计完全围绕PCB装配的实际需求展开，本体部分还原了黄色聚酯聚丙烯薄膜卷绕封装后的圆柱形态，直径严格控制在42.5mm，建模时特意保留了卷绕结构外层封装的细微曲面特征，没有做过度简化的光面处理，能真实还原元件在整机装配后的视觉效果与空间占位。引脚部分是这类元件建模的核心难点，

　　实际生产中轴向电容的引脚并非直连本体端面，而是根据PCB安装孔距做了预成型的直角弯折，模型里准确还原了弯折处的圆角过渡、引脚直径与本体端面的相对位置，销直径、通孔节距都匹配常规工业级PCB的安装规范，不需要设计人员再二次调整引脚形态就能直接导入装配体做干涉检查。从应用场景来看，这类大尺寸轴向薄膜电容多用于高压大电流的电路回路，相比贴片电容拥有更高的耐压值与更大的容值余量，安装时通常采用卧式插装的方式贴板固定，因此模型的安装边界严格按照卧式贴板的装配状态设置，本体底部到PCB板面的预留间隙符合波峰焊的工艺要求，不会出现模型贴板过紧导致焊接时焊锡无法浸润引脚、或是间隙过大导致元件浮高的问题。建模过程中没有添加多余的装饰性特征，

　　所有曲面都做了工程化的简化处理，既保证了视觉上的真实感，又不会占用过多的装配体运算资源，哪怕是整块工控板搭载数十个同类型元件做整体装配校验，也不会出现模型卡顿、运算延迟的情况。对于结构工程师而言，这类标准化的元件模型能大幅缩短前期建模的周期，不需要每次选型后都从零开始测绘元件尺寸，直接调用就能完成布局，同时模型的尺寸基准完全对齐元件的实际安装基准，本体端面、引脚中心、安装面都设置了明确的参考基准面，在装配时能快速完成配合约束，不需要额外寻找参考点。不同于很多简化模型只做大致外形，这款模型还考虑到了同系列不同尺寸元件的参数通用性，本体长度、引脚伸出长度的参数都做了可配置化的预留，设计人员如果遇到同系列其他直径或长度的型号，

　　只需要修改对应参数就能快速衍生出匹配的模型，不需要重新绘制草图与特征。在做整机热设计仿真时，模型的本体体积、表面积都和真实元件一致，能准确反映元件在工作状态下的散热面积，不会因为模型过度简化导致热仿真结果出现偏差，帮助工程师提前判断电容周边的热流分布，避免因为元件过热导致寿命缩短的问题。日常做线束布置、结构件避让设计时，这款模型的外轮廓精度能控制在工业设计允许的公差范围内，不会出现模型尺寸偏小导致实际装配时结构件压到电容本体、或是尺寸偏大导致预留空间浪费的情况，完全满足从方案选型、结构布局到工艺模拟、生产出图全流程的设计需求。
