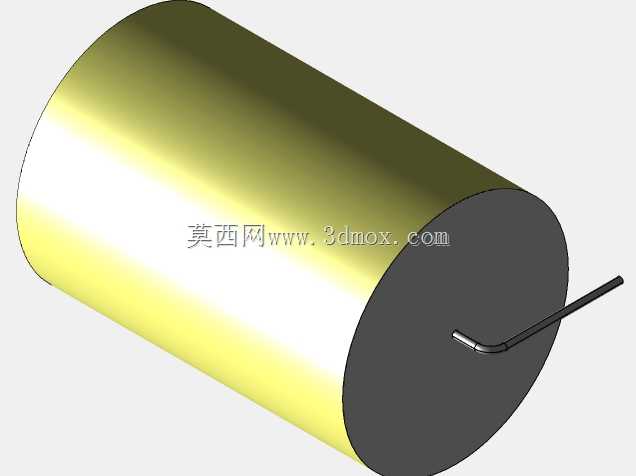

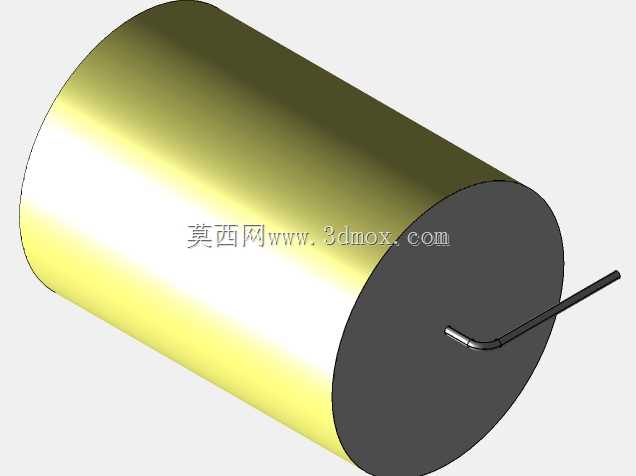

直径41.5mm黄色轴向圆柱形薄膜电容

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了后续结构装配、干涉检查的可靠性，尤其是电力电子类板卡上常用的大尺寸薄膜电容，往往是板上高度突出、引脚成型有特殊要求的器件，一旦模型尺寸偏差，很容易在整机装配时出现与外壳、散热件、相邻器件的空间冲突，拖慢项目打样迭代的节奏。这款直径41.5mm的轴向圆柱形薄膜电容，采用聚酯与聚丙烯复合介质，黄色外壳封装，针对PCB安装场景做了完整的结构还原，能直接导入各类三维设计环境完成布局校验。

　　从实际应用场景来看，这类薄膜电容普遍用在开关电源输出滤波、工业变频器直流母线支撑、大功率充电机功率因数校正回路里，相比同容量的电解电容，它的ESR更低、耐纹波电流能力更强、高频特性更优，而且使用寿命不受电解液干涸的限制，适合在宽温域、长寿命要求的工业设备里使用。轴向引线的结构设计，让它既可以卧式贴板安装降低整体板卡高度，也可以配合支架做立式固定，适配不同的设备内部空间约束。

　　做这款模型的结构还原时，首先要抓住核心安装边界的尺寸精度：主体圆柱直径严格控制在41.5mm，根据不同容量规格对应的主体长度做了参数化预留，引脚的线径、伸出长度完全匹配行业通用的成型规范，尤其是引脚靠近本体处的弯曲REOPORS结构，还原了实际生产中引脚成型的折弯半径与节距，避免建模时出现直角折弯导致的应力集中问题，也能让设计人员在做PCB焊盘布局时，直接匹配引脚间距设置焊盘位置，不用再额外核对器件手册的安装尺寸。

　　很多工程师在做板级结构设计时，容易忽略电容本体的安装间隙要求，这款模型在构建时就考虑到了实际生产中的公差累积：本体圆柱面的轮廓做了合理的公差偏移预留，引脚的伸出长度保留了成型调整的余量，不管是做波峰焊还是手工焊的工艺模拟，都能准确呈现器件安装后的实际空间占位。黄色的外壳外观还原，也能在整机BOM可视化校验时，快速和其他封装类型、其他介质的电容做区分，减少物料核对时的出错概率。

　　不同于贴片类小尺寸电容的简化建模，这类大尺寸轴向薄膜电容的模型，还要考虑到后续生产环节的工装适配：比如卧式安装时的电容固定卡箍的匹配空间，立式安装时的底部绝缘垫的预留位置，引脚折弯后距离PCB板面的安全爬电距离，这些细节在模型里都做了对应呈现，设计人员不用再单独为这些工艺细节做二次建模补全。在做电源类产品的结构评审时，直接调用这个模型就能快速完成器件高度检查、相邻功率器件的绝缘间距校验、风道走向的遮挡评估，不用等实物样件到厂再发现结构冲突问题。

　　从材料特性对应的结构设计来看，聚酯聚丙烯复合介质的薄膜电容，本体外壳的阻燃等级、热膨胀系数都和电解电容有明显区别，模型里的本体端面密封结构、引线与端面的连接部位都做了写实还原，能帮助热设计工程师更准确地评估器件工作时的散热路径，在布置散热风道、设置温度采样点时更贴合实际工况。很多刚接触功率板卡设计的工程师，往往会直接套用通用电容模型，忽略了不同封装、不同介质电容的尺寸差异，最后打样回来发现电容装不进外壳，或者引脚和焊盘对不上，这款针对性建模的电容模型，就能很好地规避这类低级设计失误，提升结构设计的一次成功率。
