直径40.5mm黄色轴向圆柱形薄膜电容

　　在PCB板级电路设计的实际落地环节，无源元件的三维建模精度直接决定了结构干涉检查的可靠性，尤其是板上高度、引脚跨距存在明确约束的消费类、工业类控制板场景，轴向引线元件的模型还原度往往容易被结构工程师忽略，最终导致样机装配阶段出现元件顶壳、引脚弯折应力超标、波峰焊后元件歪斜等批量性问题。这款直径40.5mm的黄色轴向圆柱形薄膜电容，建模过程完全围绕PCB装配的实际约束展开，没有做多余的艺术化渲染处理，所有几何特征都服务于结构校验的核心需求。

　　从实际应用场景来看，这类聚酯、聚丙烯复合介质的轴向薄膜电容，多用于低压交直流回路的滤波、退耦、信号耦合场景，常见于开关电源次级回路、工业控制板的模拟信号前端、小功率驱动板的阻容吸收回路，相比径向引线的同规格电容，轴向封装的抗振动性能更优，在车载辅助电路、户外工控设备这类存在持续振动的使用场景中，不会出现引脚根部疲劳断裂的问题，因此在选型阶段就需要明确其安装空间的边界条件。

　　建模时首先锁定的核心尺寸边界是元件主体的圆柱直径40.5mm，这个尺寸直接决定了PCB上元件布局时与周边元件的最小安全间距——按照常规PCB安规与装配要求，元件主体与相邻贴片元件的间距需要预留至少1mm的装配公差，与周边直插元件的引脚间距需要满足焊盘之间的电气间隙要求，同时圆柱主体的长度尺寸也严格按照同系列ICEL目录的标准规格做了还原，确保板上轴向占用的长度空间与实物一致，不会出现布局时预留长度不足导致元件无法插装的问题。

　　引脚部分的建模是这类元件的核心细节，很多通用元件库的轴向电容模型直接用直伸的圆柱导线做引脚，完全忽略了实际生产中轴向元件插装时的引脚弯折工艺：这款模型还原了引脚靠近电容端盖位置的直角弯折特征，弯折半径、引脚出线位置都严格匹配实物的成型工艺，弯折后的引脚直线段长度、引脚直径都对应标准的通孔焊盘适配尺寸，销直径与PCB通孔的匹配间隙控制在常规插装工艺允许的0.2-0.3mm区间，确保在做PCB装配仿真时，引脚能够顺利穿过预设的通孔焊盘，不会出现模型与焊盘的几何干涉，同时引脚的跨距也就是通孔节距完全按照标准成型尺寸设置，不需要设计人员再手动调整引脚弯折参数来适配焊盘位置。

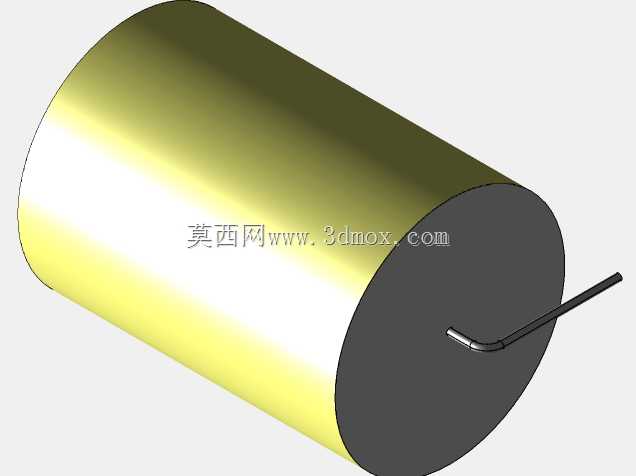

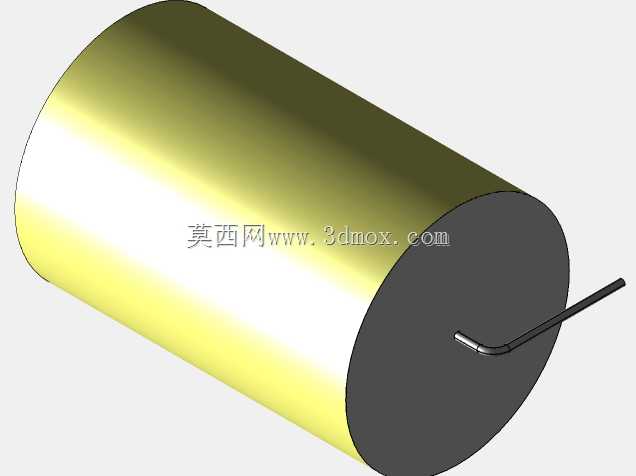

　　外观特征上，电容主体的黄色外包封层做了圆柱面的质感还原，两端的黑色密封端盖与主体的同轴度公差控制在建模允许的精度范围内，端盖处的引脚出线位置没有出现偏心问题，完全匹配实物的装配公差。在实际结构评审环节，使用这个模型可以直接完成板上元件高度检查：电容主体圆柱面的最高母线到PCB板面的高度，就是插装后元件的最大占用高度，能够直接核对结构外壳的内部净空是否满足要求，避免出现外壳装配时压到电容主体的问题。

　　从设计思路的角度来说，这个模型没有追求过度的细节刻画，比如没有还原端盖上的印刷标识、封套的细微褶皱这类不影响结构校验的特征，所有几何面都做了优化处理，在导入大型PCB装配体时不会占用过多的系统资源，同时所有关键装配尺寸都没有做简化，确保干涉检查的结果与实物装配状态一致。对于需要做同系列不同直径电容选型的设计人员来说，这个模型的参数化逻辑清晰，只需要调整圆柱直径、主体长度、引脚跨距这几个核心参数，就可以快速衍生出同系列其他规格的电容模型，不需要从零开始重建特征，能够大幅提升板级结构设计的效率。

　　在实际装配工艺验证环节，这个模型还可以用于模拟波峰焊过程中元件的本体遮挡效应：轴向圆柱元件在PCB上平卧安装时，会对下方的焊盘、贴片元件形成一定的遮挡，通过模型的投影分析，可以提前判断是否会影响波峰焊的锡流路径，避免出现阴影效应导致的虚焊问题，同时也可以核对引脚伸出PCB板面的长度是否符合波峰焊的工艺要求，过长的引脚会导致焊锡爬升过高引发相邻焊盘短路，过短则会导致焊盘浸润不足，模型中引脚伸出端的长度也按照常规工艺要求做了预留，方便工艺人员提前做可制造性检查。
