直径40mm黄色聚酯聚丙烯轴向薄膜电容

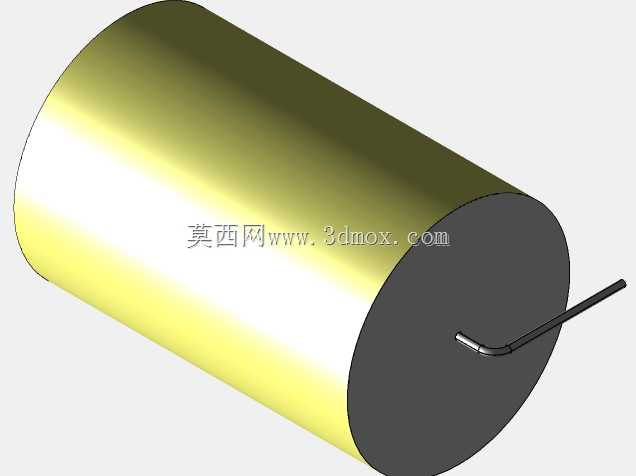

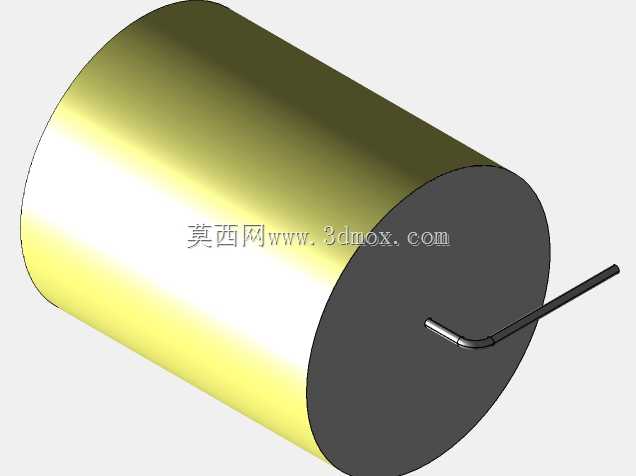

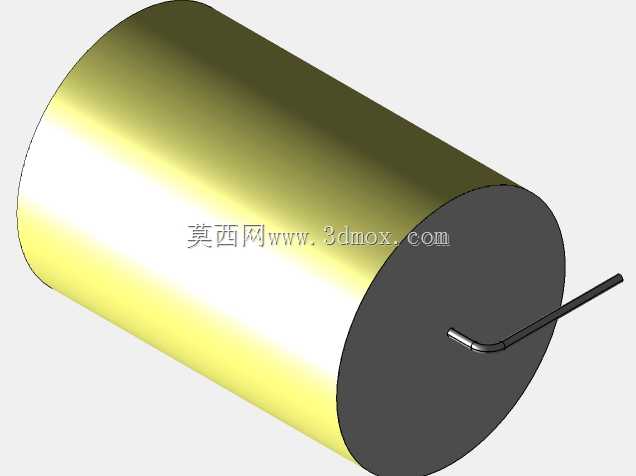

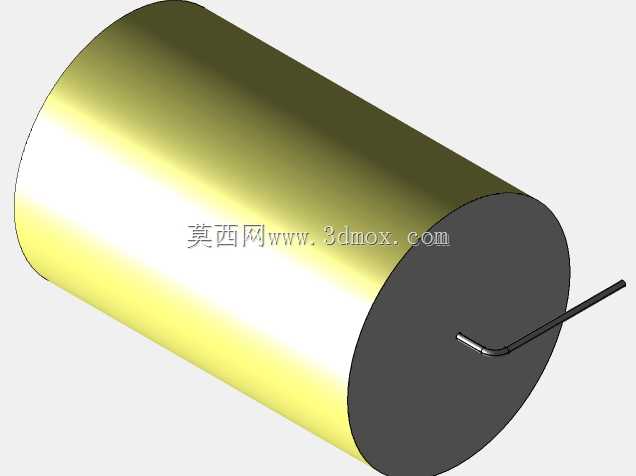

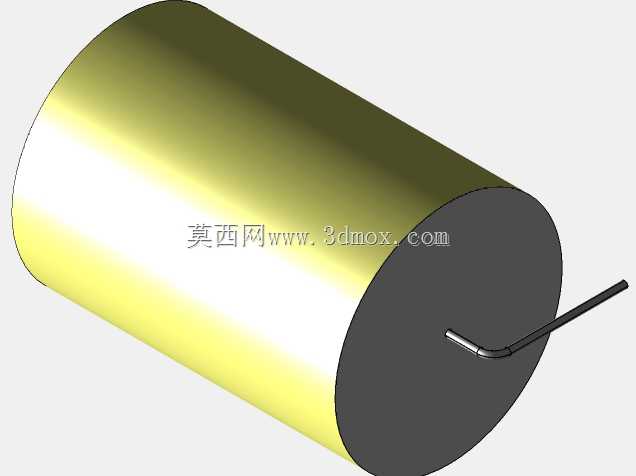

　　在PCB板级电路设计的实际落地环节，直插式无源元件的三维建模精度，直接决定了结构干涉检查、装配工艺模拟的最终可靠性，不少刚入行的结构工程师容易忽略电容这类被动元件的引脚成型细节，直到打样阶段才发现引脚节距不匹配、元件本体和周边屏蔽罩或者接插件发生空间冲突，拖慢整个项目的迭代节奏。这款直径40mm的轴向圆柱形薄膜电容，本体采用亮黄色的聚酯与聚丙烯复合介质封装，端面为深灰色密封端盖，单根轴向引出引脚带有标准的预弯折成型结构，完全匹配常规波峰焊工艺的插装要求。从实际应用场景来看，这类大尺寸轴向薄膜电容多用于工业控制板卡的电源输入回路、大功率驱动模块的滤波补偿单元，或是传感器信号调理电路的隔直、储能环节，相比普通铝电解电容，

　　它的介质损耗更低、高频特性更稳定，耐温范围也更适配工业现场的复杂工况，在变频器、工业电源、测试测量仪器的板卡设计中应用十分广泛。做这款元件的三维建模时，首先要锚定的是安装边界约束：本体圆柱直径严格控制在40mm，长度方向的尺寸要和引脚弯折后的伸出长度做联动校核，引脚的弯折半径不能过小，否则模拟装配时会出现应力集中的误判，也不符合实际元件的加工工艺要求；引脚的通孔节距是建模的核心参数之一，必须和PCB封装库的焊盘孔位完全对齐，避免出现插装时引脚无法过孔的问题。建模过程中没有做多余的工艺简化，本体表面的覆膜质感、端面密封层的厚度、引脚表面的金属镀层特征都做了还原，不是那种只能看外观的示意模型，完全可以直接导入结构装配文件做干涉检查，

　　也能用来生成整机的BOM清单做元件选型参考。很多工程师在做板级结构设计时，习惯直接调用通用的电容模型改尺寸，往往会忽略轴向电容和径向电容的引脚引出方向差异，或是预弯折引脚的高度差，导致装配模拟时出现假干涉，或是实际生产时元件无法贴板安装，这款模型在设计时就把这些容易出错的细节做了精准还原：引脚从端面中心引出后，弯折段的水平长度、垂直高度都符合行业通用的成型规范，本体和PCB板面的安装间隙也预留了焊锡厚度、涂层厚度的冗余量，不需要使用者再二次调整参数就能直接用。从元件本身的功能特性来说，聚酯聚丙烯复合介质的薄膜电容，兼具聚酯膜的高介电常数和聚丙烯膜的低损耗优势，适合在中高压、大电流的回路中做滤波、退耦、信号耦合使用，

　　黄色的封装外壳也是这类工业级薄膜电容的常规标识色，方便生产线上的物料分拣和目视检查。建模时的坐标系原点设置在元件本体的中心轴与安装面的交点位置，导入不同的三维设计软件时不需要重新做坐标对齐，和PCB导出的STEP文件装配时能直接匹配安装位置，省去了很多重复定位的工作量。对于需要做整机热设计仿真的工程师来说，这个模型的本体外形尺寸精度足够支撑热仿真的模型简化工作，不需要再额外测绘实物尺寸就能直接赋予材料属性做温度场模拟。在实际的设备选型环节，这类轴向电容的安装方式除了直插PCB板，也可以通过卡箍固定在机箱内壁做悬空安装，模型的圆柱本体外形也能直接适配卡箍类固定件的装配模拟，不需要额外修改本体轮廓。不少做工业传感器设计的工程师会在信号输入端口加这类薄膜电容做EMI滤波，这时候电容的安装位置往往靠近传感器的接插件端，空间余量非常小，精准的三维模型能提前预判电容和接插件、屏蔽壳体的空间距离，避免后期改板的麻烦。
