直径36mm轴向圆柱形黄色薄膜电容

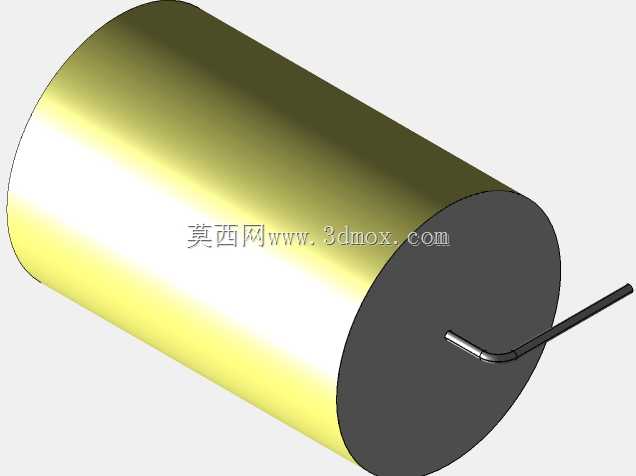

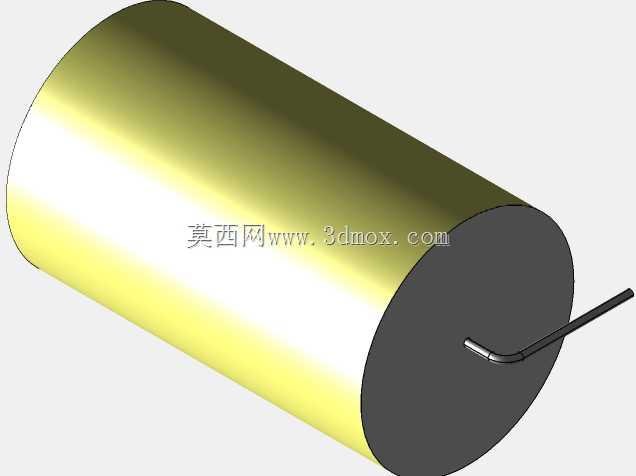

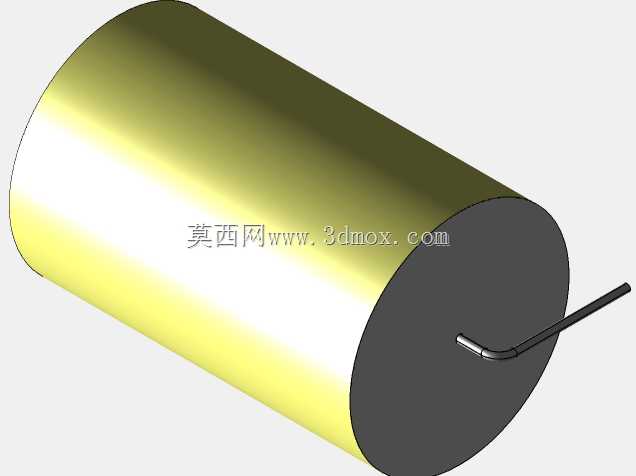

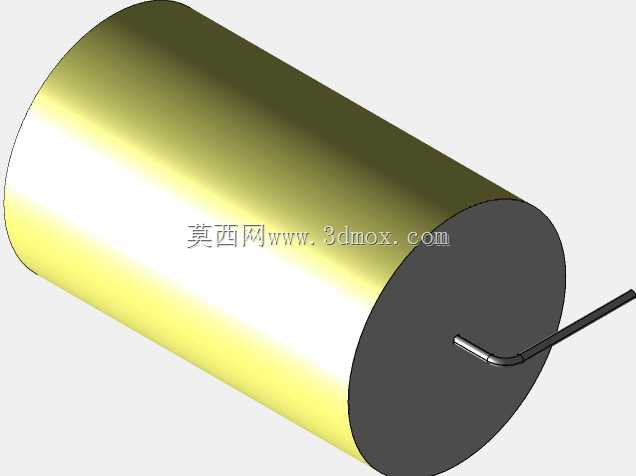

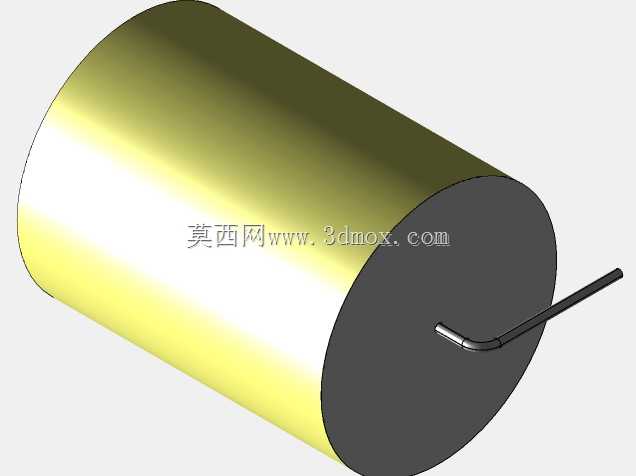

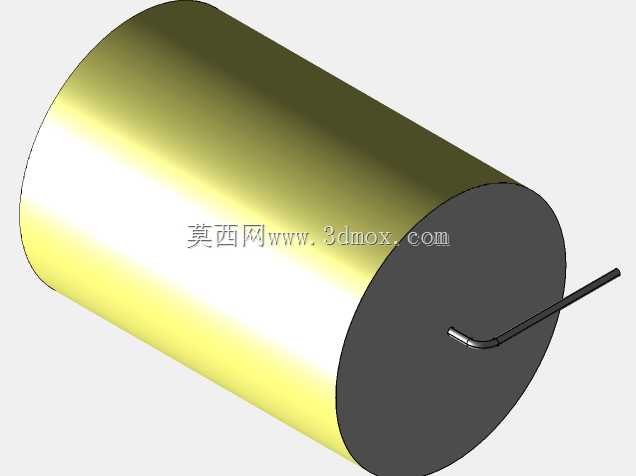

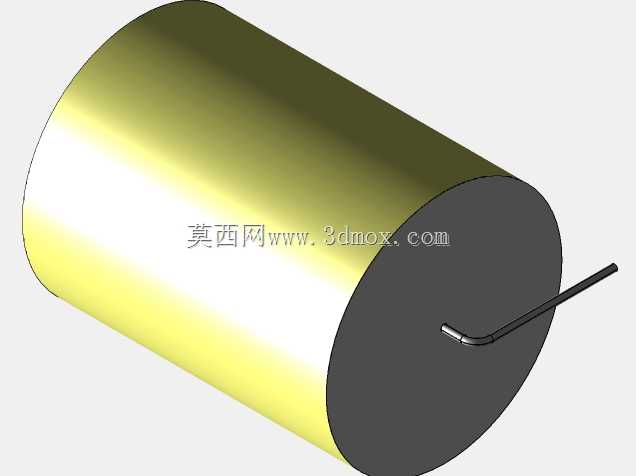

　　在PCB硬件设计的实际落地环节，直插式薄膜电容的三维建模精度，直接影响板级布局的干涉排查效率与生产装配的良率，尤其是电源滤波、信号耦合这类对引脚成型尺寸有严格要求的应用场景，电容本体与引脚的空间占位如果出现偏差，很容易在回流焊前的工装夹具定位、或者后续壳体装配阶段出现卡滞、顶壳等问题。这款直径36mm的轴向引线圆柱形薄膜电容，采用聚酯与聚丙烯复合介质，外观为行业通用的黄色环氧包封样式，建模过程中完全参照ICEL目录同规格器件的实际量产尺寸做还原，没有做简化或者夸张的艺术处理。从结构设计的角度看，这类轴向引线电容和径向引线的电容不同，它的两根引线从圆柱本体的两个圆形端面中心引出，在板上安装时通常是卧式贴板或者抬高一定高度排布，

　　相比径向电容更适合大电流、高耐压的滤波回路，在工业控制板卡、开关电源次级滤波、音频信号耦合回路里的应用占比很高。建模时首先确定了圆柱本体的核心尺寸边界：直径严格控制在36mm，本体长度按照同规格常规量产尺寸做匹配，两个端面的包封圆角做了微小的R角处理，还原实际器件注塑包封后的边缘过渡，不会出现锐利直角的失真情况。引线部分的处理是这类器件建模的核心难点，很多通用模型会直接把引线做成直杆，但实际生产中轴向电容的引线在靠近本体端面的位置会做一个标准的弯折成型，这个弯折的节距直接决定了PCB上两个安装孔的孔位距离，如果孔位和引线成型尺寸不匹配，插装时要么引线插不进孔，要么本体被强行顶起导致焊接后浮高。建模时针对引线的弯折半径、平直段长度、

　　伸出本体后的总长度都做了精准还原，引线直径也按照对应载流量的标准线径设置，同时预留了安装时的通孔节距参考，结构工程师在做PCB布局时，可以直接调用这个模型对齐安装孔位，不需要再额外核对器件手册的成型尺寸，能大幅减少布局阶段的尺寸核对工作量。从器件本身的功能特性来看，聚酯和聚丙烯复合介质的薄膜电容，兼具聚酯电容的高介电常数、小体积优势，和聚丙烯电容的低介质损耗、高绝缘电阻特性，黄色的包封层也是这类复合介质电容的典型外观标识，在做整机BOM核对、装配可视化排查时，通过外观颜色就能快速区分不同介质类型的电容，避免物料错装。在实际的设备应用场景中，这类36mm直径的轴向电容通常用在功率等级稍大的工业设备里，比如变频器的直流母线吸收回路、伺服驱动器的浪涌抑制回路、大功率电源的输入滤波段，因为轴向结构的引线电感比同容量径向电容更小，高频特性更好，能更有效地吸收回路里的尖峰电压，保护后端的功率器件不被过压击穿。建模时没有省略本体表面的细微质感，还原了环氧包封层的半哑光质感，端面的金属喷涂层也做了对应的材质区分，在做整机装配的可视化渲染、或者生产作业指导书的三维配图时，不需要再额外调整材质就能达到和实物一致的视觉效果，方便产线作业人员快速识别对应物料。另外考虑到同系列不同直径规格的尺寸继承性，这个模型的参数化特征做了保留，后续如果需要调整直径、本体长度、引线弯折尺寸，只需要修改对应参数就能快速生成其他规格的同系列电容模型，不需要从零开始重画，

　　能覆盖同系列不同参数器件的建模需求。在安装边界的处理上，模型标注了本体安装时需要预留的安全距离，包括本体和周边高大器件的间隙、引线弯折后和PCB板面的距离、焊接后焊盘的占用空间，结构工程师在做器件布局时，可以直接参考这个边界做空间避让，避免出现本体和周边散热器、接插件、高大电解电容的空间干涉，也能避免因为器件离板高度超标导致的壳体装配问题。很多工程师在做PCB三维布局时，习惯用简化的圆柱体代替直插电容，往往忽略引线的成型形状和实际安装高度，等到样机打样回来才发现电容顶到外壳，或者引线和旁边的功率器件引脚距离不够导致安规距离不足，需要重新改板，既耽误项目进度也增加打样成本，这类精准还原实际尺寸和结构的器件模型，就能在设计阶段提前排查掉这类干涉问题，把问题拦截在设计端，减少后续的改板次数。
