直径39.5mm黄色轴向圆柱形薄膜电容器

　　在PCB板级电路设计工作中，无源元件的三维建模精度直接影响整机结构装配的干涉校验结果，尤其是电源滤波、信号耦合回路常用的薄膜类电容，其引脚成型尺寸、本体公差如果建模偏差过大，往往会在样机装配阶段出现引脚无法插入焊盘、本体与周边结构件顶死的问题，拖慢项目迭代节奏。这款直径39.5mm的轴向圆柱形薄膜电容器，采用聚酯与聚丙烯复合介质结构，本体做黄色绝缘包覆处理，是工业控制板卡、开关电源模块、变频驱动回路中十分常见的直插式无源器件。

　　从实际应用场景来看，这类轴向引线结构的薄膜电容，相比径向引线的同规格产品，更适合卧式贴板安装，在高度受限的薄型设备内部，比如平板式工业电源、车载分布式控制模块、狭长型传感器信号调理板中，能够有效降低元件安装后的整体高度，避免与设备上盖、散热片等结构产生空间冲突。其复合介质的特性决定了它兼顾了聚酯介质的高介电常数、小体积优势，以及聚丙烯介质的低损耗、高绝缘电阻、温度稳定性好的特点，既可以承担直流母线的高频滤波任务，也能用于信号通路的隔直、耦合场景，在-40℃到105℃的常规工业温域内，容量漂移量能够控制在电路设计允许的偏差范围内，不需要额外做温度补偿设计。

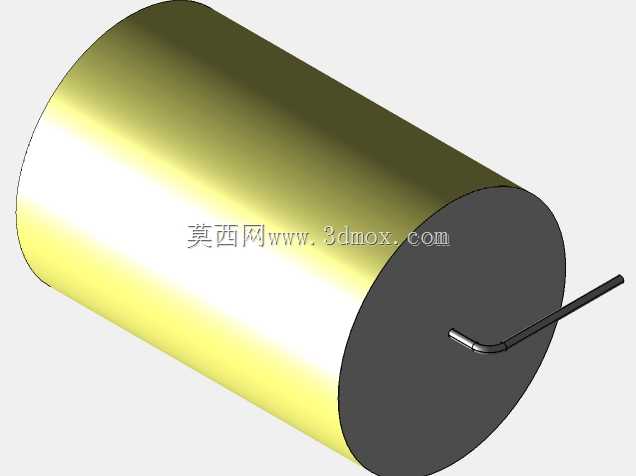

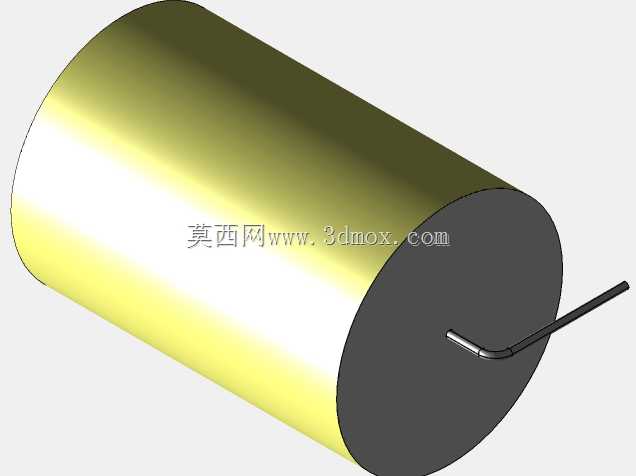

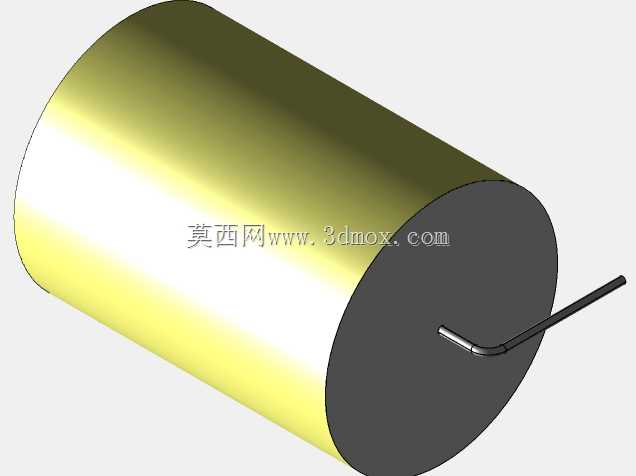

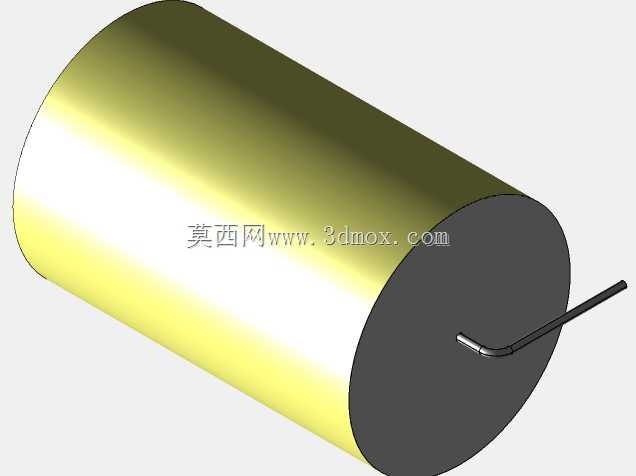

　　建模过程中首先要明确安装边界的核心约束：本体直径严格控制在39.5mm，本体长度根据对应容量规格做匹配设计，两端的金属喷金端面做倒角处理，避免实际生产中绝缘包覆层边缘出现毛刺导致的耐压不良问题。引脚部分采用预弯曲成型设计，引脚直径、引脚伸出端面的长度、弯曲后的成型脚距完全匹配常规PCB设计的标准孔位间距，引脚的弯曲半径符合电子元件成型工艺的规范要求，不会出现直角弯折导致的引脚易断裂、镀层脱落问题。建模时特意还原了本体表面的哑光黄色绝缘层质感，两端金属端面的哑光金属质感，以及引脚表面的镀锡层光泽，在做整机结构评审的渲染效果图时，能够直观区分不同类型的元件，减少评审过程中的元件识别成本。

　　对于结构设计工程师而言，调用这个模型时不需要再额外核对元件的安装空间预留要求：本体卧式安装时，距离PCB板面的高度由引脚成型高度决定，模型中已经按照行业常规的1.5mm板间留隙做了设置，能够保证焊接后本体与PCB板面之间留有足够的缝隙，避免焊接时助焊剂残留堆积在本体下方造成绝缘隐患，同时也能预留出涂覆三防漆的操作空间。两端引脚的焊盘孔径按照引脚直径加0.2mm的常规设计规范做了匹配参考，在PCB Layout时直接调用对应安装孔位即可，不需要反复调整孔位尺寸。另外，这类轴向电容在做整机振动仿真时，模型的重心位置按照实际元件的质量分布做了设置，能够准确模拟设备在运输、工作振动工况下，引脚的受力情况，帮助工程师提前判断是否需要给电容点胶固定、增加固定支架，避免长期振动下引脚脱焊、元件脱落的失效问题。

　　在设备选型匹配阶段，这个模型也能帮助硬件工程师直观评估不同直径、不同长度的同系列电容在板卡上的布局合理性，尤其是在板卡空间紧张、元件排布密度高的场景下，能够提前预判电容本体与周边电解电容、功率电阻、连接器等元件的空间距离，避免出现安规距离不足、装配时互相干涉的问题。相比通用的简化电容模型，这个模型还原了元件的所有关键外形特征，没有做过度的几何简化，在导出STEP格式用于结构装配时，不会出现曲面破碎、几何公差丢失的问题，能够直接导入各类三维机械设计软件中做干涉检查、装配仿真，不需要工程师再花时间修补模型几何错误。

　　从生产装配的角度来看，模型还原的引脚成型尺寸，能够直接给波峰焊工装设计提供参考，工装的定位卡槽尺寸可以直接匹配本体直径，引脚导向槽的位置匹配成型后的引脚位置，减少工装设计的反复调试时间。同时，黄色的本体外观特征，也能帮助生产线上的作业人员快速识别元件规格，减少错料、混料的概率，尤其是在同一块板卡上使用多种不同容量、不同尺寸的轴向薄膜电容时，直观的外形颜色、尺寸差异能够大幅提升SMT、手工插件环节的作业效率，降低错件风险。
