直径38mm轴向圆柱形黄色薄膜电容

　　在PCB板级电路设计的实际落地环节，轴向引线类薄膜电容是电源滤波、信号耦合、脉冲吸收回路里的常用被动器件，这类黄色封装的聚酯聚丙烯复合介质薄膜电容，凭借稳定的介电性能、较低的介质损耗，在工业控制板卡、民用电子设备、小功率电源模块的板上布局中应用十分广泛。做板级结构设计时，很多工程师容易忽略电容本体的安装空间边界，只参考 datasheet 上的标称尺寸做封装，实际生产中经常出现电容本体与周边接插件、散热片、结构加强筋干涉的问题，尤其是直径38mm这个规格的电容，本体长度和引线弯折半径都比小规格电容大很多，一旦封装尺寸留量不足，SMT或者波峰焊工序就会出现元件无法插装、引线应力过大导致焊点开裂的问题。

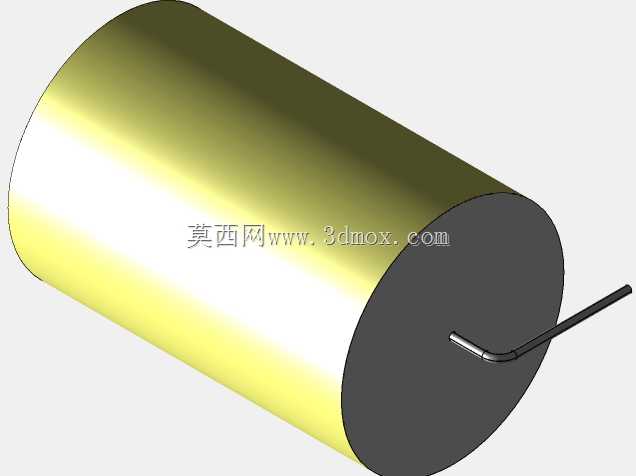

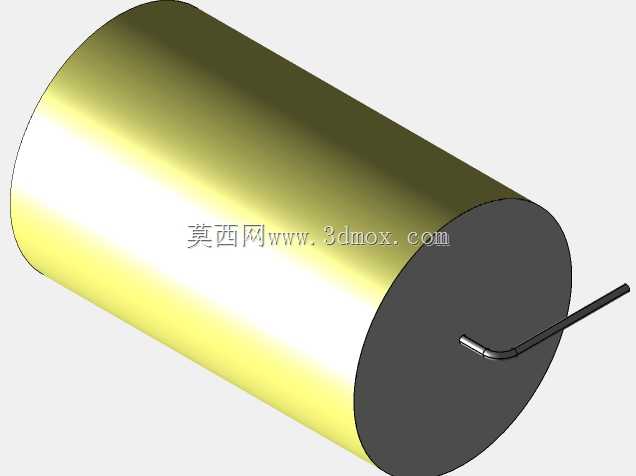

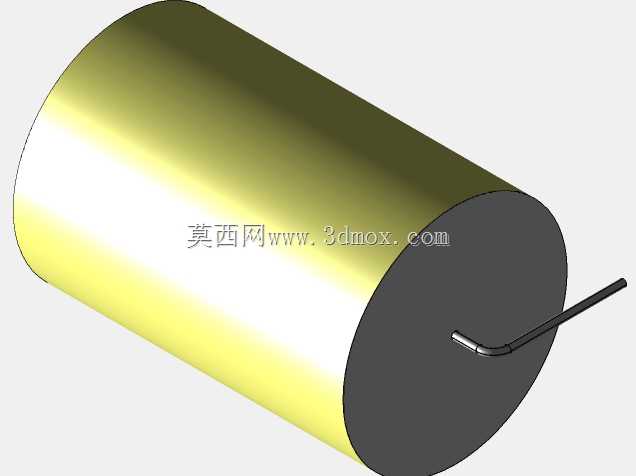

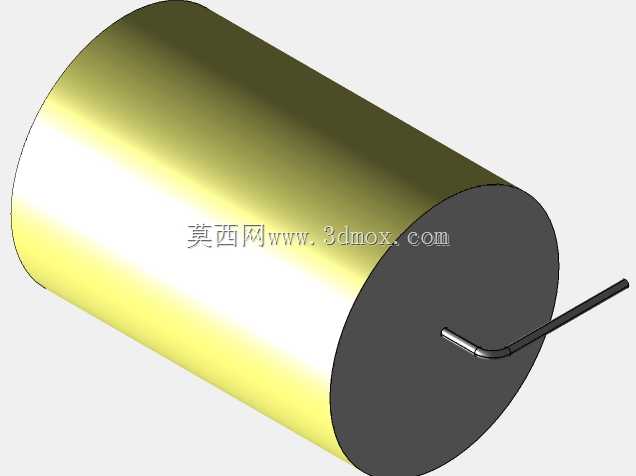

　　这个模型的设计思路完全围绕PCB实际装配需求展开，没有做多余的外观美化，完全还原实物的尺寸边界：本体为标准圆柱形，直径严格控制在38mm，端面的黑色密封层厚度、引线出线位置都按照实物装配公差做了还原，最关键的是引线部分做了符合实际生产工艺的弯折处理，弯折处的曲率半径、引线伸出PCB板面的长度、通孔节距都和实际量产使用的元件参数完全匹配，设计人员直接把这个模型导入PCB装配文件，就能直观检查元件和周边结构的间隙，不用再反复核对二维datasheet的尺寸标注，能大幅减少结构评审阶段的错漏。

　　从实际使用场景来看，这类聚酯聚丙烯复合介质的黄色薄膜电容，通常用在交流回路的降压、滤波位置，相比陶瓷电容它的容量稳定性更好，不会因为直流偏压出现容量大幅衰减，相比电解电容它的高频特性更优，等效串联电阻更低，能承受更高的纹波电流，在小功率开关电源的输入侧、电机驱动板的吸收回路、工控仪表的信号调理电路里都能看到它的身影。做整机结构设计时，这类轴向元件的安装方向通常是平行于PCB板面布置，所以本体的圆柱直径、引线弯折后的整体高度，都是决定板上安装空间的核心参数，很多新手工程师在做三维布局时，往往只画一个简单的圆柱代替电容，忽略引线的弯折形状和出线位置，导致实际装配时引线和板上其他过孔、走线冲突，或者电容本体贴板距离不符合安规要求。

　　这个模型在细节处理上充分考虑了工程设计的实际需求：本体表面的黄色封装层质感还原了实物的塑封外观，端面的黑色密封端盖和金属引线的衔接位置做了准确的结构表达，引线的弯折角度完全符合手工插装和自动插装机的工艺要求，不会出现模型里引线角度过于理想化、实际生产无法加工的问题。在做PCB的三维装配检查时，导入这个模型后可以直接测量电容本体距离周边高大元件的间隙，确认引线穿过PCB后的伸出长度是否符合波峰焊的工艺要求，还能验证电容安装方向是否会影响整机的通风散热路径，避免出现电容被散热风道直吹导致长期工作温度过低、或者被周边发热元件烘烤导致寿命缩短的问题。

　　对于做电子设备结构设计的工程师来说，这类标准化的被动元件三维模型，最大的价值就是减少重复建模的工作量，同时保证尺寸精度符合装配要求，不用每次新项目都对着datasheet一点点画圆柱、画引线，还要反复核对各个尺寸的公差。尤其是在做紧凑型设备的板卡布局时，每一个元件的空间占位都要精确计算，38mm直径的这个规格电容属于体积偏大的轴向元件，在板上占用的投影面积不小，提前把准确的模型导入装配环境，就能在布局初期调整好它的安装位置，给周边的接插件、固定螺丝、散热结构留出足够的操作空间，避免后期打样后才发现元件干涉，需要重新改板、调整结构，拉长整个项目的开发周期。
