直径31mm黄色聚酯聚丙烯轴向薄膜电容

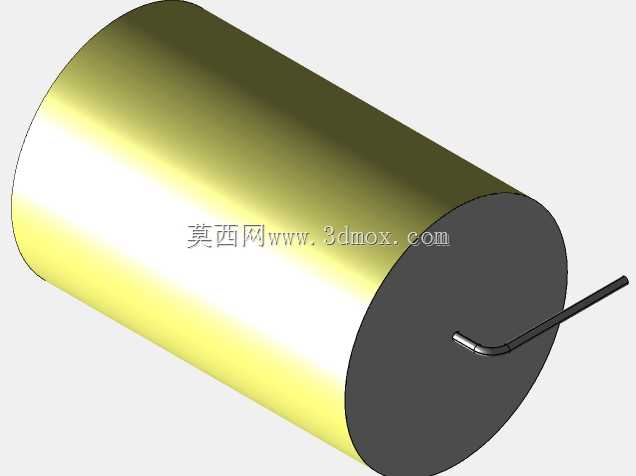

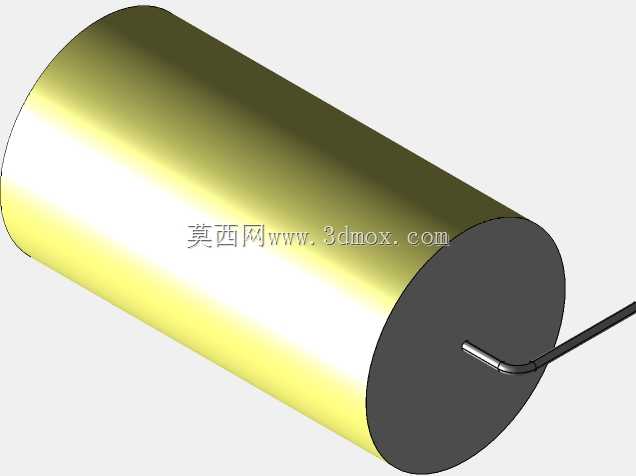

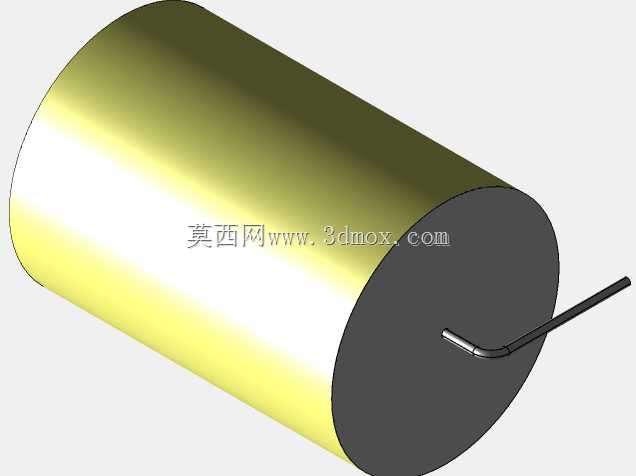

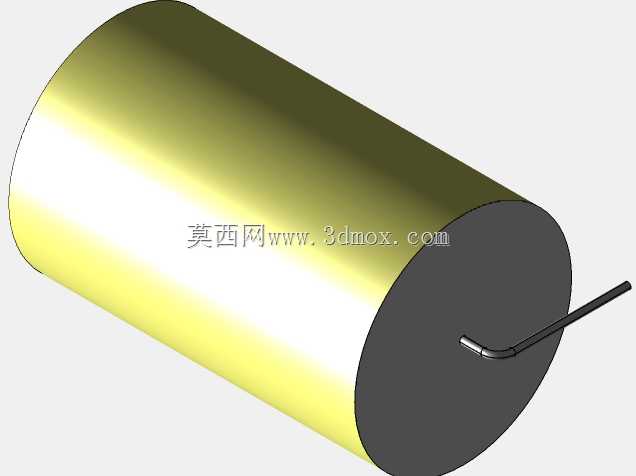

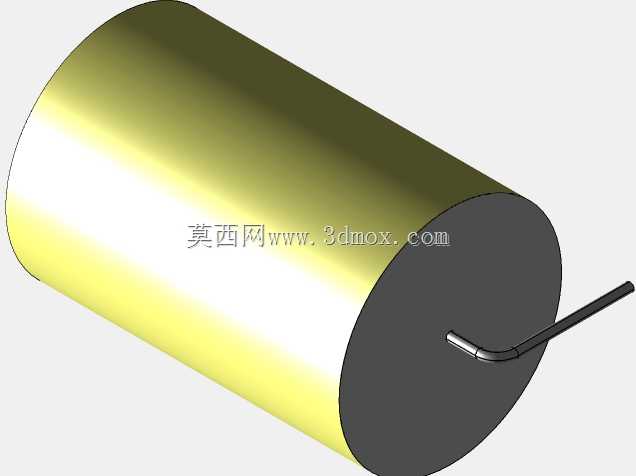

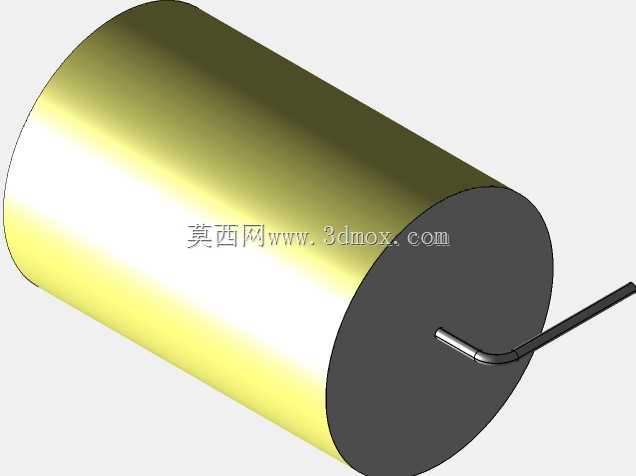

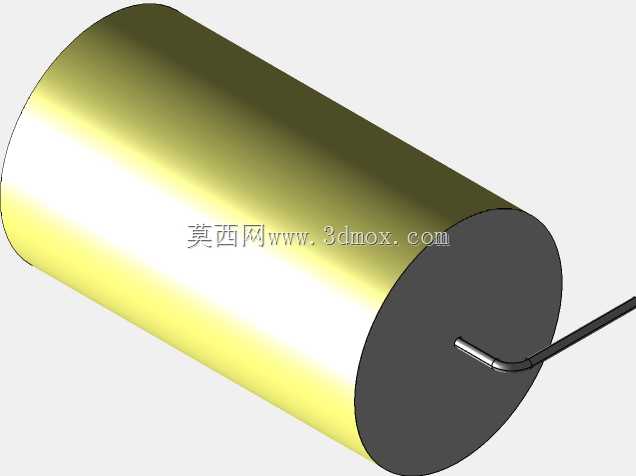

　　在工业控制板卡、消费类电源、车载辅助电路等PCB设计场景中，轴向引线薄膜电容是被动元件选型里的常见品类，这类电容凭借聚酯、聚丙烯介质的低损耗、高绝缘阻抗特性，常被用于耦合、退耦、高频脉冲吸收、定时回路等电路环节，相比陶瓷电容具备更优的温度稳定性与电压耐受冗余，相比电解电容则拥有更长的工作寿命与更低的介质吸收系数，适合对信号精度、长期可靠性有要求的电路设计。本次建模的这款轴向圆柱形薄膜电容，主体直径设定为31mm，采用黄色环氧包封外壳，引线为预成型弯脚结构，完全匹配常规PCB通孔安装的节距要求，建模过程中严格参照ICEL目录同规格产品的实际安装尺寸做边界约束，确保模型导入PCB装配环境后不会出现结构干涉问题。从结构设计逻辑来看，

　　这类电容的本体采用卷绕式芯组结构，金属化薄膜介质卷绕后包裹环氧树脂包封层，两端引出镀锡铜包钢引线，引线的弯曲半径、伸出长度都严格遵循波峰焊、回流焊工艺的可制造性要求，避免安装时出现引线应力断裂、焊盘吃锡不良等生产问题。建模时首先确定本体圆柱的基准轴线，以直径31mm为约束绘制主体截面，拉伸得到电容本体的基础实体，两端的封端结构单独做凸台特征，匹配实际产品的封端厚度与倒角尺寸，避免装配时与周边贴片元件产生边角磕碰。引线部分采用扫掠特征建模，预成型的弯曲段严格按照标准通孔安装的成型角度制作，引线直径、伸出本体的长度、弯脚后的水平段长度都完全匹配实际量产产品的尺寸规范，确保结构工程师在做PCB布局时，可以直接调用该模型核对安装孔位、

　　元件高度间隙、与周边接插件、散热片、结构壳体的安全距离。在实际工程应用中，这类大尺寸轴向薄膜电容常被用于大功率开关电源的输入滤波、工业变频器的直流母线吸收、电机驱动电路的浪涌抑制环节，31mm直径的规格属于中功率段电路常用的容值区间对应的封装尺寸，选型时除了容值、耐压参数外，结构工程师最关注的就是元件的安装边界、引线成型尺寸、本体耐温等级对应的包封层厚度，精准的三维模型可以在设计阶段就规避元件与壳体干涉、引线长度不足无法穿过PCB、元件高度超过机箱内部限高等问题，减少打样阶段的改板次数。建模过程中特意还原了黄色包封层的外观质感，两端封端的金属质感、引线的金属镀层质感都做了对应区分，方便在装配评审时快速识别元件类型，

　　同时模型的所有特征都做了参数化约束，后续如果需要衍生同系列不同长度、不同引线直径的规格，可以直接修改对应参数快速生成，不需要重新绘制基础特征。需要注意的是，这类轴向电容的安装方向会影响PCB的整体应力分布，在振动工况下使用时，通常需要将电容本体卧装贴合PCB表面，或者点胶固定，建模时预留的本体与PCB表面的间隙也匹配常规点胶层的厚度要求，方便结构工程师做安装工艺的仿真验证。另外，模型的引线末端做了轻微的倒角处理，匹配实际元件引线的可焊性处理结构，在做DFM可制造性检查时，可以直接识别通孔与引线的间隙是否符合波峰焊的工艺要求，避免出现孔径过小插装困难、孔径过大焊盘爬锡不足的问题。
