直径32.5mm轴向圆柱形黄色薄膜电容

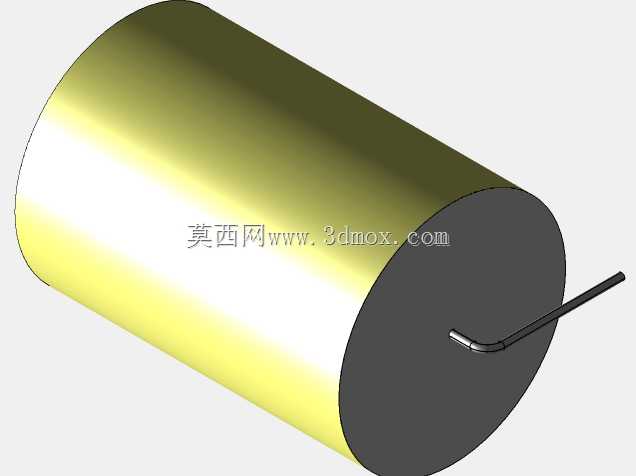

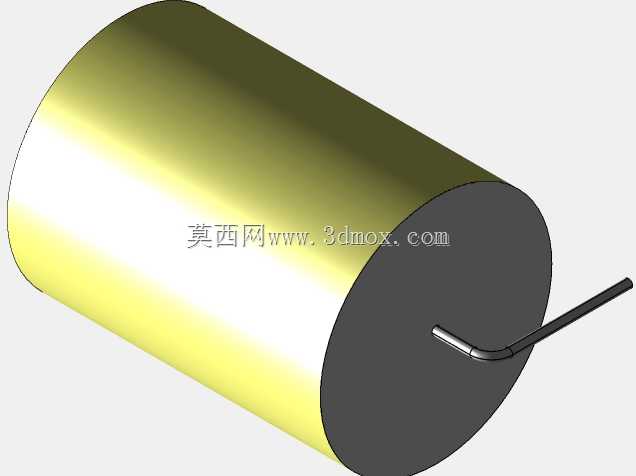

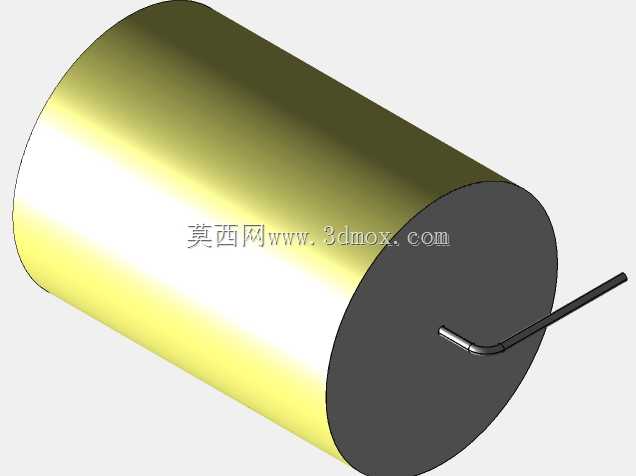

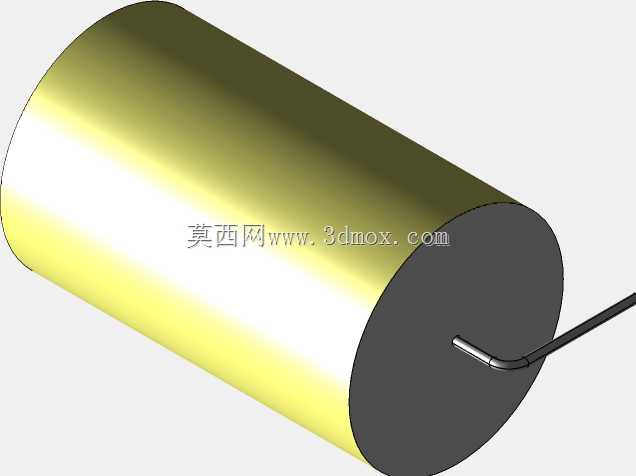

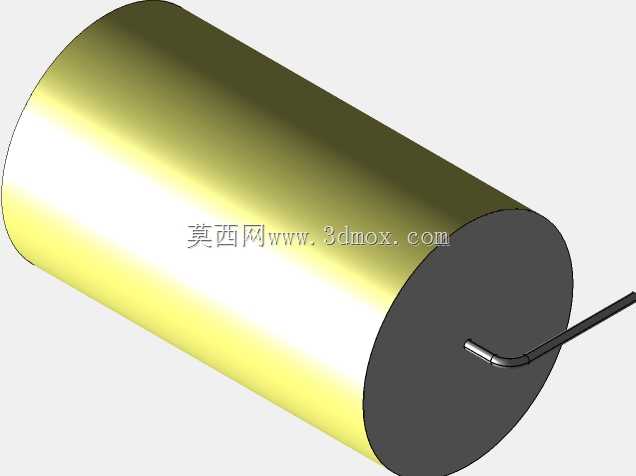

　　在工业控制板卡、消费电子电源模块、车载电控单元的PCB布局设计环节，直插式薄膜电容的选型与装配合理性，直接影响整板的EMC性能、焊接良率与长期运行可靠性，这类轴向引线结构的圆柱形薄膜电容，凭借低ESR、高耐纹波电流、温度特性稳定的优势，常被用于交直流信号耦合、电源滤波、高频脉冲吸收等电路场景，区别于径向引线的叠片式薄膜电容，轴向圆柱结构的电容更适合高振动工况下的板级固定，两端引线沿筒体轴线方向引出，焊接后引脚与PCB焊盘的受力方向平行于板面，在设备受冲击、振动时不易出现引脚脱焊、电容本体歪斜的问题。本次建模的这款黄色封装薄膜电容，主体筒体直径为32.5mm，建模时严格还原了本体的圆柱曲面特征、两端封端的平面结构，

　　以及引线的弯折成型角度——引线从封端中心引出后，经过标准90度弯折形成贴板焊接段，弯折半径、引脚直径、引脚伸出封端的长度均按照行业通用的成型规范设置，能够直接导入PCB设计软件完成板级布局，不需要额外调整安装间隙。从设计落地的角度看，这类电容的建模核心难点在于准确还原安装边界：筒体的最大外径决定了PCB上元件之间的安全间距，尤其是在高密度布局的电源板上，电容本体与周边功率器件、散热片、接插件的间隙需要满足安规与装配要求，不能出现本体干涉；引线的孔距需要匹配PCB上的焊盘孔位，孔位偏差过大会导致波峰焊时引脚无法顺利插装，甚至顶坏电容封端；引线的弯折高度决定了电容本体离板的距离，这个尺寸既影响焊接时的助焊剂浸润效果，

　　也关系到板上清洗工序的液体残留问题，建模时将离板高度设置为行业通用的1.5mm-2mm区间，既符合波峰焊的工艺要求，也能避免电容本体与PCB表层走线、丝印层产生摩擦。电容本体的黄色塑封外壳做了哑光质感的还原，两端封端的金属端面做了深灰色哑光金属质感处理，引线部分还原了镀锡引脚的金属光泽，模型的曲面过渡做了连续性优化，筒体与封端的衔接处没有尖锐棱角，还原了真实元件的注塑包边工艺特征。在实际工程应用中，这类大直径轴向薄膜电容常被用于变频器的直流母线滤波、UPS电源的输出滤波、工业焊机的高频谐振回路，相比同容量的电解电容，薄膜电容的寿命更长、耐过压能力更强，不存在电解液干涸的失效风险，适合在宽温域、高可靠性要求的工业场景下使用。

　　建模过程中没有对元件做简化处理，保留了所有影响装配的细节特征：包括引线弯折处的圆弧过渡、封端与筒体的同轴度、引脚的圆柱度，这些细节在做虚拟装配、运动干涉检查时至关重要——很多工程师在做板级3D布局时，常因为忽略了引脚弯折的圆弧半径，导致预设的焊盘位置与实际引脚成型位置存在偏差，打样后出现元件无法插装的问题，这个模型在设计时就将这些工艺细节纳入建模基准，能够直接用于整机的数字化装配验证，提前排查布局干涉问题。另外，同系列不同直径、不同长度的电容，其引线成型规范、封端结构是一致的，建模时采用参数化的建模逻辑，调整筒体直径、长度参数即可快速衍生出同系列其他规格的电容模型，能够大幅提升同类元件的建模效率，减少重复劳动。对于PCB结构工程师而言，准确的元件3D模型是完成数字化样机设计的基础，尤其是在做紧凑型设备的板卡布局时，每一个元件的外形尺寸、安装边界都需要精准匹配实物，否则在整机装配时很容易出现元件与外壳、结构件、其他板卡的干涉，导致后期改模、改板的成本大幅增加，这款电容模型的所有尺寸均按照实物的工程规范设置，能够直接用于各类电控板的布局设计，不需要反复核对实物尺寸调整模型参数。
