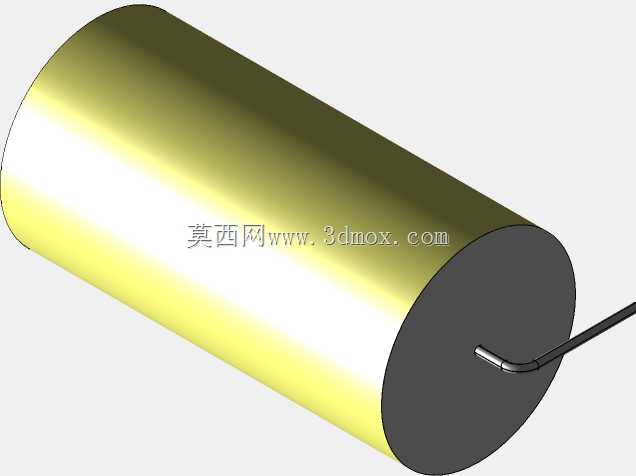

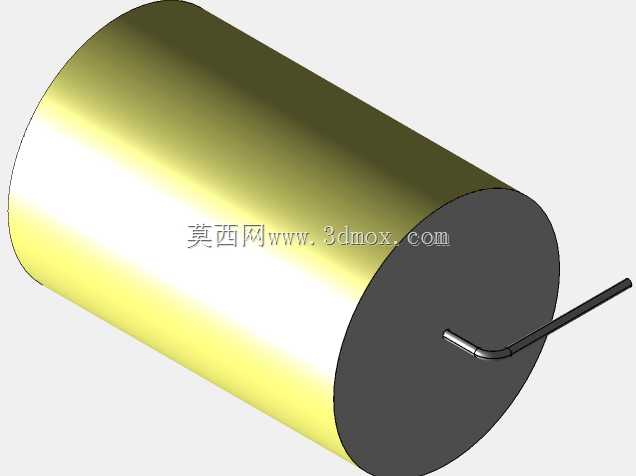

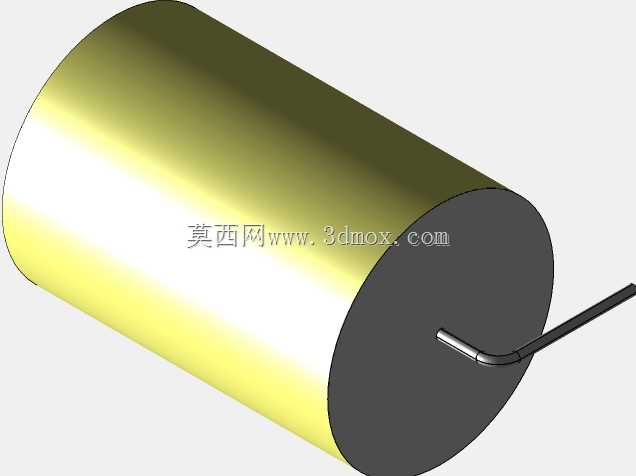

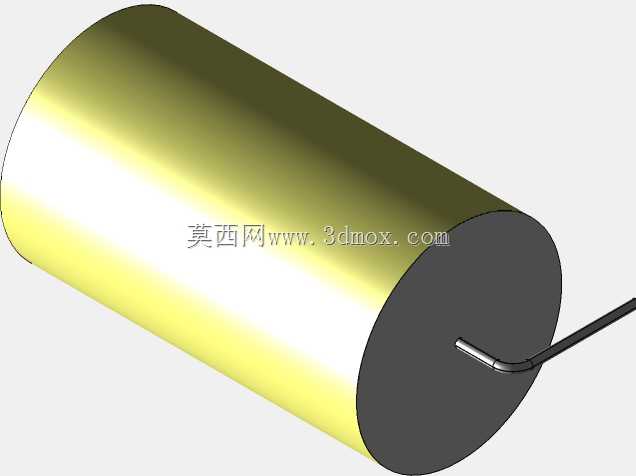

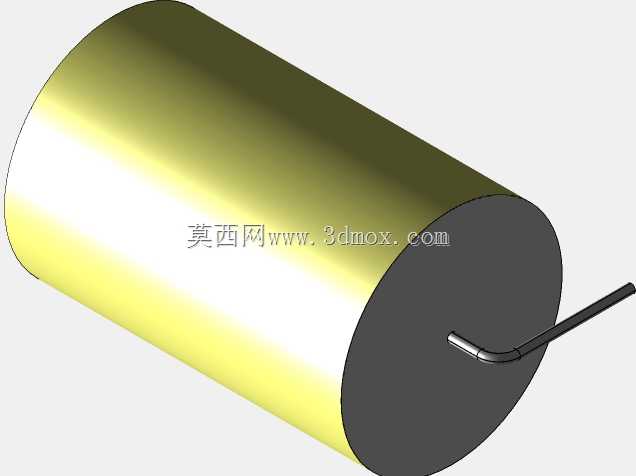

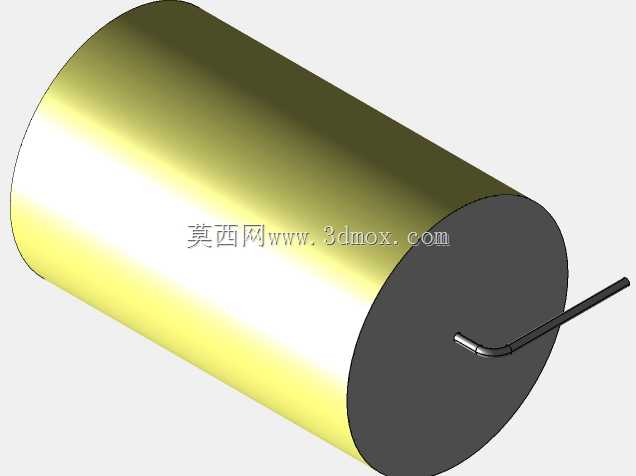

直径30.5mm黄色轴向圆柱形薄膜电容器

　　在PCB板级电路设计的实际落地环节，无源元件的三维建模精度直接决定了结构干涉检查、装配工艺验证的可靠性，这款直径30.5mm的轴向圆柱形薄膜电容器，就是针对工业控制板卡、电源模块、民用电子设备的板上安装场景搭建的精准三维数模，能够直接导入各类三维结构设计软件完成板上布局校验。这类采用聚酯与聚丙烯复合介质的黄色轴向薄膜电容，在实际电路中主要承担直流滤波、信号耦合、高频退耦、脉冲能量缓冲的功能，相比同容量的电解电容，它具备更低的介质损耗、更稳定的温度特性、更长的工作寿命，同时无极性的轴向引脚结构也适配波峰焊、回流焊等多种板上焊接工艺，在开关电源次级滤波、音频信号通路、工业传感器信号调理电路中应用十分广泛。

　　从设计思路来看，这款模型的搭建完全围绕PCB装配的实际校验需求展开，没有做多余的外观美化处理，所有尺寸基准都来自元件实际量产规格：主体圆柱部分严格控制直径30.5mm的尺寸边界，圆柱端面的引脚伸出长度、引脚弯折半径都按照实际生产的成型标准做了还原，引脚的弯折位置特意预留了符合板上安装的成型余量，也就是实际生产中电容引脚打弯的REOPORS工艺尺寸，确保导入PCB装配环境后，能够准确模拟元件贴装、引脚插装后的实际空间占位，不会出现模型尺寸偏小导致的后期装配干涉问题。很多工程师在做板级结构设计时，经常忽略无源元件的引脚成型尺寸，只导入简化的圆柱主体模型，最后打样回来才发现引脚弯折后和周边的接插件、散热片、结构立柱发生干涉，不得不重新改版，这款模型在搭建时就充分考虑了这类工程痛点，把引脚的弯折弧度、引脚直径、引脚中心距都按照实际量产规格做了1:1还原。

　　在安装边界的设定上，模型除了还原元件本身的实体尺寸，还隐含了板上安装的安全间隙参考：主体圆柱的轴向长度、引脚伸出PCB板面的高度都做了精准标定，设计师在布局时可以直接以模型外轮廓为基准，预留周边元件的安全距离，比如和高压元件的爬电距离、和散热结构的通风间隙、和结构壳体的装配余量都可以直接通过模型测量得到，不需要再额外查阅规格书换算尺寸。对于同系列不同直径的电容选型，这款模型也可以作为参数化调整的基准模板，通过修改圆柱直径、主体长度、引脚间距参数，快速衍生出其他规格的轴向薄膜电容模型，大幅提升板级结构设计的建模效率。

　　从实际工程应用的角度来说，这类标准化的无源元件三维模型，最大的价值就是打通电路设计和结构设计之间的尺寸壁垒，硬件工程师在原理设计阶段选定元件规格后，结构工程师可以直接调用对应模型完成布局，不需要等待元件样品送测就可以完成大部分结构校验工作，缩短产品研发的迭代周期。尤其是在高密度安装的PCB板设计中，大体积的轴向电容往往是板上高度最高的元件之一，它的占位尺寸直接决定了产品壳体的内部净空高度，精准的模型能够帮助设计师在项目前期就确定壳体的尺寸边界，避免后期因为元件高度问题被迫修改壳体模具，造成不必要的成本浪费。这款黄色外观的薄膜电容，黄色的外壳包覆层也在模型中做了外观还原，方便设计师在做整机BOM可视化校验时，快速识别元件类型，和周边的电解电容、瓷片电容、电感等元件做直观区分，提升BOM核对的效率。
