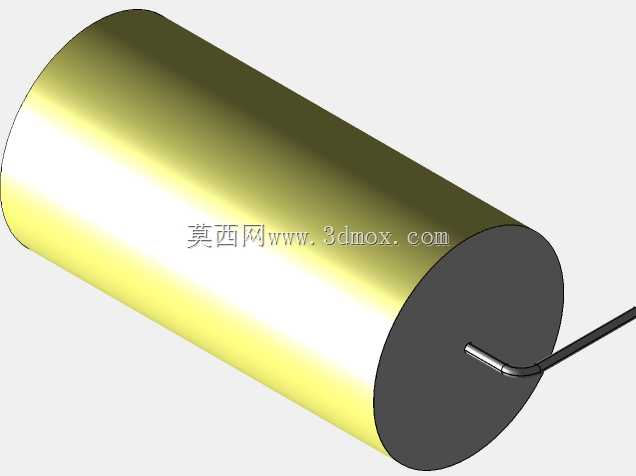

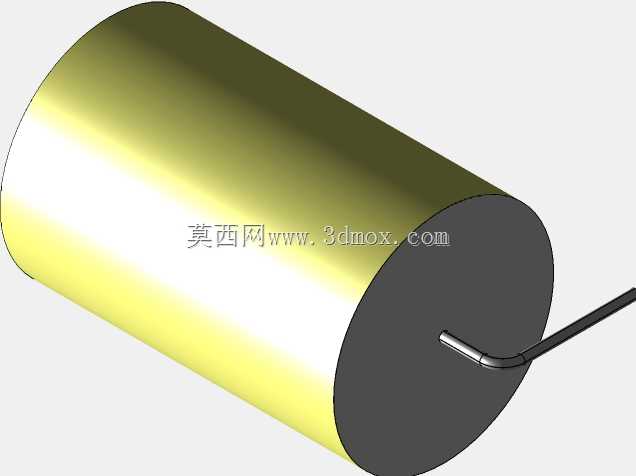

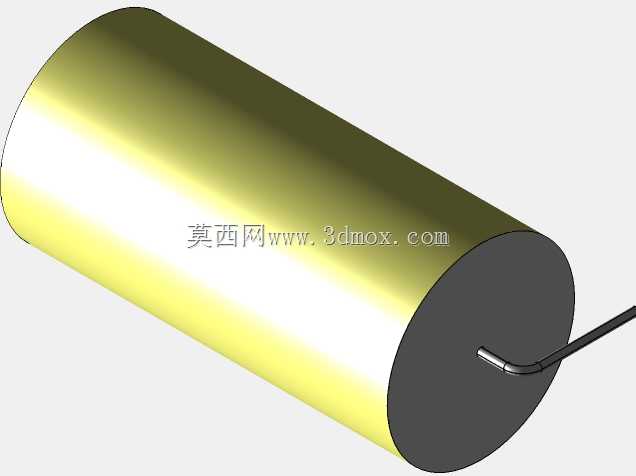

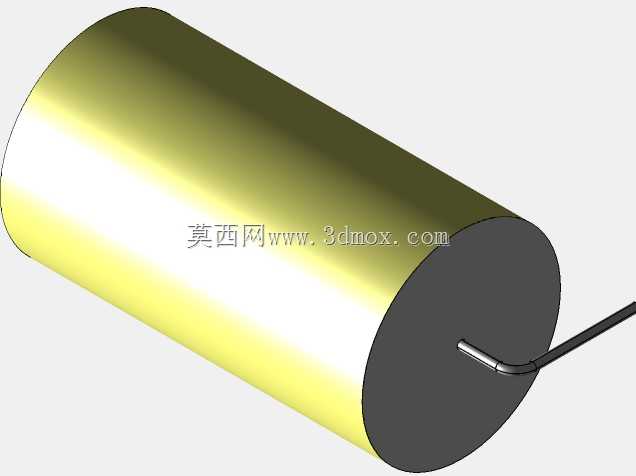

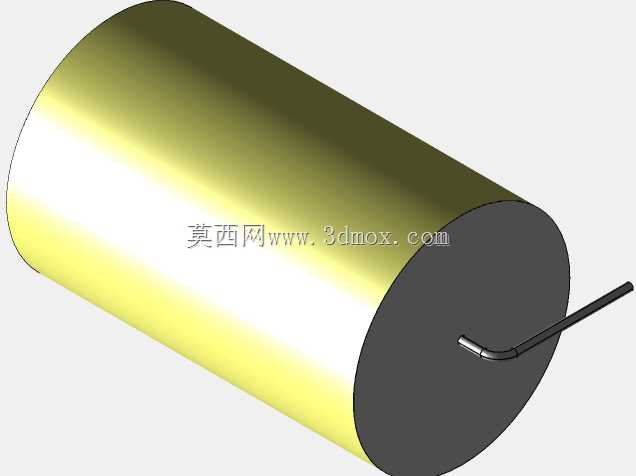

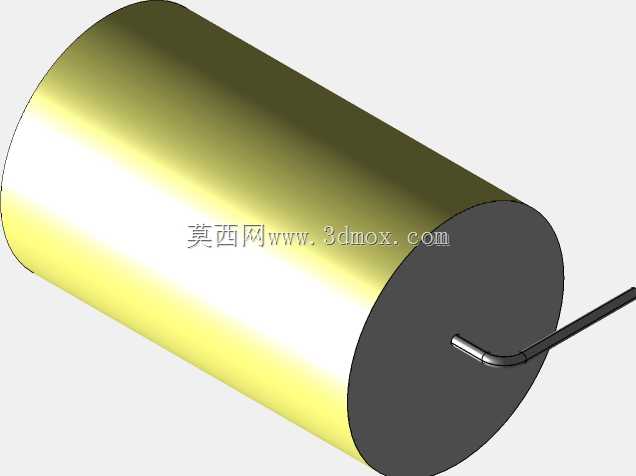

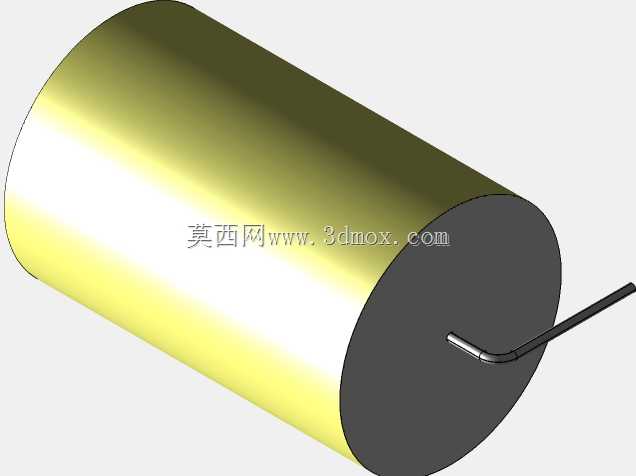

在工业控制板卡、消费电子电源模块、车载电控单元的PCB布局设计环节,直插式无源元件的三维模型精度直接决定了后续结构干涉检查、装配工艺验证的可靠性,这款直径29mm的轴向引线圆柱形薄膜电容模型,正是针对PCB设计场景的元件库需求搭建的。这类薄膜电容本身依托聚酯、聚丙烯介质的高绝缘阻抗、低介质损耗特性,常被用于电路中的直流滤波、信号耦合、高频退耦、脉冲能量泄放环节,相比同容量的电解电容,它具备更长的工作寿命、更优的温度稳定性,不存在电解液干涸失效的风险,在对可靠性要求较高的工业电源、仪器仪表前端电路中应用十分广泛。从设计思路来看,搭建这个模型时没有做过度的外观简化,首先还原了电容本体的圆柱形态,
主体的黄色塑封外壳做了符合实物的曲面质感处理,两端的黑色密封端盖严格匹配实际产品的装配公差,不会出现端盖与本体错位、尺寸超差的问题。最核心的引线部分做了符合实际生产工艺的折弯处理,引线的折弯半径、伸出端的直线段长度、引脚直径都对应了量产元件的标准参数,引脚间距完全适配常规PCB板的通孔节距要求,设计人员在进行PCB布局时,直接调用这个模型就能完成通孔位置的匹配,不需要额外调整引脚坐标,能有效避免后期打样时出现元件引脚无法插装、与周边贴片元件干涉的问题。尺寸边界上,模型严格锁定了本体29mm的直径参数,本体长度、引线总长度都对应同规格量产元件的标称尺寸,在进行整机结构布局时,设计人员可以直接参考模型的外轮廓预留装配空间,
不需要额外预留冗余的避让距离,尤其是在紧凑化设计的电源模块内部,电容周边往往要布置功率MOS管、变压器、散热片等发热元件,精准的外形尺寸能帮助设计人员合理排布元件间距,兼顾散热通道预留与结构紧凑性的平衡。不同于很多简化的元件模型只做外观示意,这个模型还原了轴向引线电容的实际安装形态,引线的折弯角度完全对应波峰焊工艺下的元件插装姿态,不会出现引线笔直无法贴合PCB板面的问题,在进行DFM可制造性检查时,能直接验证元件插装后的高度是否超出壳体的内部空间限制,引线伸出PCB背面的长度是否符合波峰焊的工艺要求。这类轴向薄膜电容在仪器仪表的信号采集电路中也有大量应用,比如传感器前端的信号滤波回路,
往往需要选用低损耗的薄膜电容来保证信号采集的精度,精准的三维模型能帮助结构设计人员在多层板堆叠设计时,提前规避电容与上层屏蔽罩、板间连接排的干涉问题,不需要等到样机试装阶段再反复调整元件位置,能大幅缩短产品的研发迭代周期。模型的本体外观做了符合实物的色彩区分,黄色的外壳、黑色的端盖、金属质感的引线,在三维装配环境中能快速识别元件类型,和周边的电阻、二极管、电解电容等元件形成明确的视觉区分,方便设计人员在复杂的板卡装配体中快速定位该元件,进行布局调整和干涉检查。在进行整机的抗震性能仿真时,精准的模型重量分布、引线固定位置也能为仿真分析提供准确的输入条件,帮助设计人员验证电容引脚在震动环境下的应力集中情况,提前优化引脚的固定方式或者布局位置,避免产品在使用过程中出现引脚断裂、元件松脱的问题。
- 全部评论(0)
- 模板大小: 1.48 MB
- 售价:5金币
- 下载次数: 11
- 系统要求: STEP / IGES
- 软件分类: 通用机械零部件
