直径29.5mm黄色轴向薄膜电容器结构

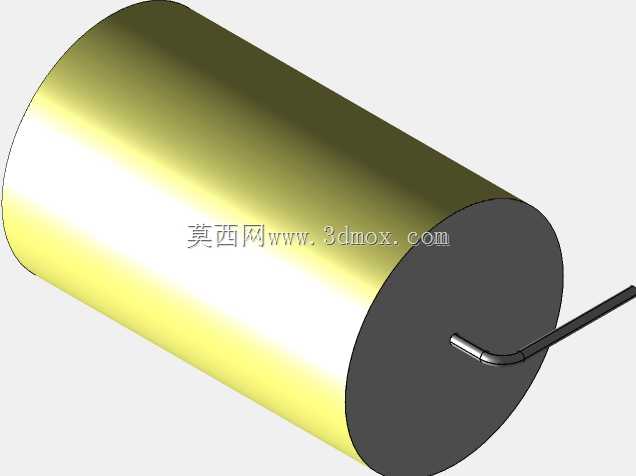

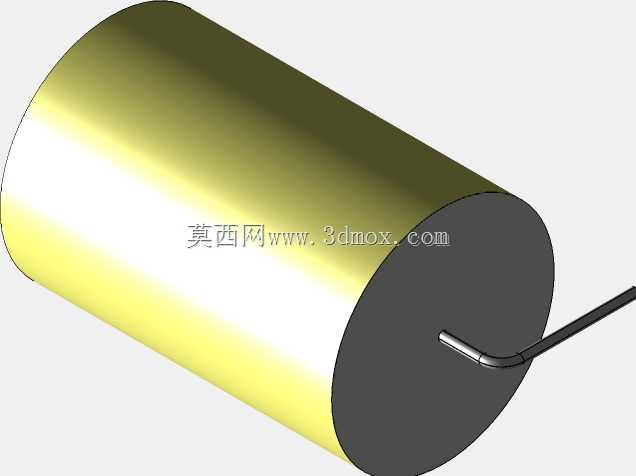

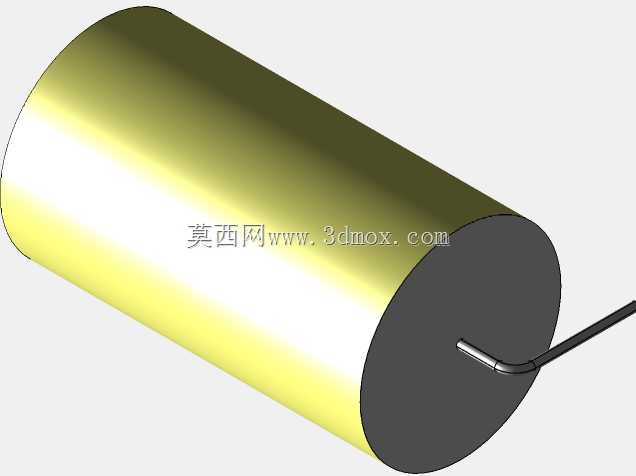

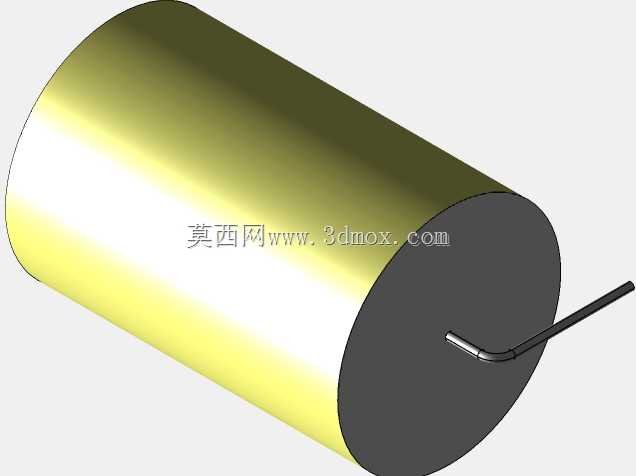

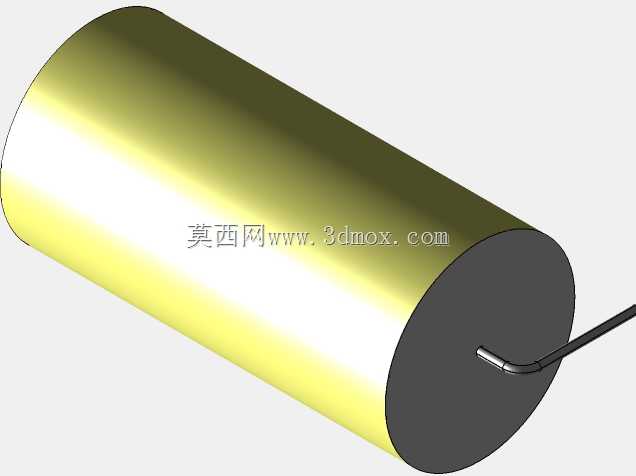

　　这类轴向薄膜电容多用于工频电源滤波、直流链路退耦、音频信号耦合等电路场景，常见于工业控制板卡、开关电源模块、民用电子设备的电源输入端口，相比同容量的电解电容，它的介质损耗更低，频率特性更平稳，耐温与寿命表现更优，适合对可靠性要求较高的板级电路使用。在建模思路上，首先要确定本体的核心尺寸边界：本体直径严格控制在29.5mm，长度尺寸按照同系列元件的常规比例设置，两端端盖的厚度、直径与本体完全匹配，没有出现同轴度偏差；引脚部分的直径按照标准线径设置，弯折后的水平段长度、垂直段长度都匹配通用PCB的安装高度要求，引脚中心距符合常规插件焊盘的排布规范，能够直接导入常用的PCB结构设计软件中，作为元件占位模型使用，不需要二次调整尺寸。做PCB板级结构设计的工程师都清楚，直插式无源元件的建模精度，直接决定了后期装配干涉检查的可靠性，尤其是电源类、信号调理类板卡上常用的轴向薄膜电容，很多新手建模时容易忽略引脚成型的弯折节距，导致导出的STEP文件导入PCB结构库后，引脚与焊盘孔位出现偏移，或者本体与周边高耸元件产生空间干涉。这款直径29.5mm的黄色轴向薄膜电容，本体采用圆柱卷绕结构，主体为聚酯与聚丙烯复合介质的卷绕芯子，外部包裹黄色绝缘封装层，两端为圆形密封端盖，单根直插引脚从端盖中心引出后，按照标准PCB安装的节距要求做了直角弯折处理，弯折处的圆弧过渡完全符合实际元件的成型工艺，没有生硬的直角转折，还原了量产元件引脚的真实形态。从实际应用场景来看，

　　很多工程师在做板卡布局时，经常会遇到电容本体与周边散热片、接插件、功率元件的空间冲突问题，这类问题往往是因为元件模型的尺寸偏差导致的——比如把电容本体直径做小了2mm，实际打样焊接后才发现电容顶到了上方的散热片，不得不重新改版调整布局，浪费打样成本与项目周期。这款模型在建模时完全规避了这类问题，所有外形尺寸都按照实物的最大外轮廓设置，包括本体的绝缘层厚度、端盖的突出高度、引脚弯折后的外伸尺寸，都保留了实际元件的公差余量，做干涉检查时能够准确反映真实装配后的空间占用情况。另外，这类黄色封装的轴向薄膜电容，引脚的弯折方向是固定的，平行于本体的轴向平面，建模时也还原了这一结构特征，不会出现引脚方向错位导致的装配错误。在做整机结构设计时，

　　这类板载元件的高度尺寸也是需要重点关注的参数，模型中本体的安装高度、引脚伸出PCB板面的高度都做了准确还原，能够配合结构件的内腔高度做间隙校验，避免出现板卡装入壳体后，电容本体顶到壳体内壁的问题。不同于贴片元件的标准化封装，轴向直插元件的引脚成型参数不同厂家会有细微差异，这款模型的引脚弯折半径、节距都参考了行业通用的成型规范，覆盖了绝大多数同规格量产元件的尺寸范围，不管是做前期方案的布局评估，还是后期的详细结构校验，都能满足精度要求。在做电源板的安规距离校验时，电容本体与周边带电器件的爬电距离、电气间隙也可以依托这个模型做准确测量，因为模型的外轮廓完全还原了绝缘封装的实际边界，不会因为模型尺寸偏小导致安规距离计算值偏大，

　　留下安全隐患。很多初级工程师在建立元件库时，习惯简化元件的外形，比如把引脚做成直的不做弯折，或者忽略端盖的厚度，这样的模型在做布局时只能起到占位作用，无法用于实际的干涉检查与装配验证，等到样机生产阶段才发现问题，就会造成不必要的损失。这款模型在细节处理上，还原了黄色封装层的表面质感、端盖的金属密封结构、引脚的金属弯折形态，不仅可以用于结构设计，也可以用于产品宣传的渲染图制作，不需要额外调整模型细节。从安装边界来看，这款电容在PCB上的占用空间为矩形区域，长度方向包含引脚弯折后的外伸尺寸，宽度方向为本体直径，安装后本体底部与PCB板面的间隙符合波峰焊的工艺要求，不会因为间隙过小导致焊锡流淌到本体底部造成污染，也不会因为间隙过大导致引脚受力弯折出现本体倾斜。
