直径27mm黄色聚酯聚丙烯轴向薄膜电容

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了后期结构干涉检查、装配工艺验证的可靠性，尤其是板载直插类元件，其引脚成型尺寸、本体安装边界的参数偏差，很容易在SMT或手工插装阶段出现引脚无法对位、本体与周边结构件顶死、焊接后引脚应力过大导致焊点开裂等问题。这款直径27mm的轴向圆柱形薄膜电容，采用聚酯与聚丙烯复合介质材质，本体做黄色外观标识，是针对工业控制板卡、电源滤波回路、信号耦合场景常用的直插元件做的参数化三维建模成果。

　　从实际应用场景来看，这类轴向薄膜电容普遍用在对耐压稳定性、温度特性有一定要求的板级电路中，比如开关电源的输出滤波回路、工业传感器的信号调理电路、大功率驱动板的吸收回路，相比普通铝电解电容，它的介质损耗更低，高频特性更稳定，不存在电解液干涸导致的容量衰减问题，适合长期在-40℃到85℃的工业环境下连续工作。很多结构工程师在做PCB布局的结构校验时，往往只关注电容的直径参数，忽略引脚的成型弯折半径、引脚伸出本体的长度、引脚中心距对应的PCB开孔节距，导致实际打样后元件插装时引脚偏斜，或者本体离PCB板面高度过高，和上方的散热片、结构护罩产生空间干涉。

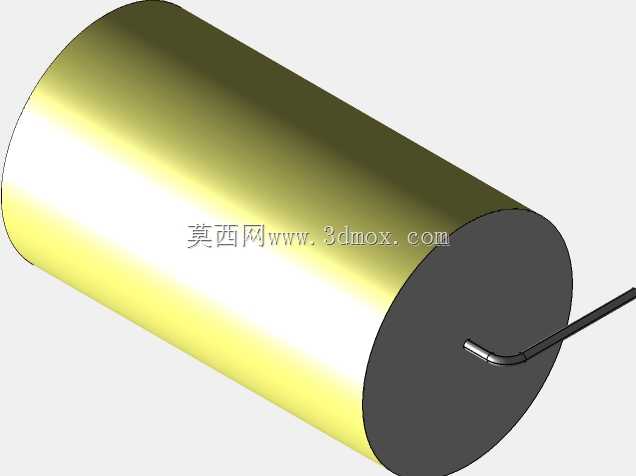

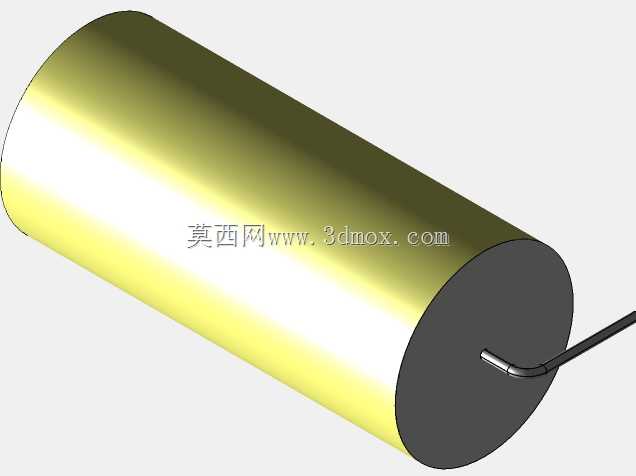

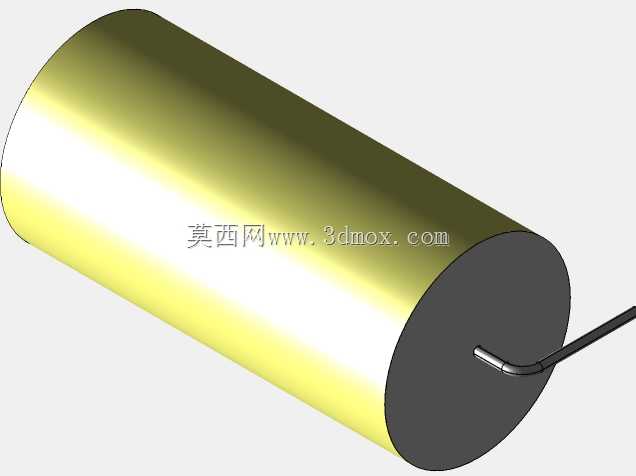

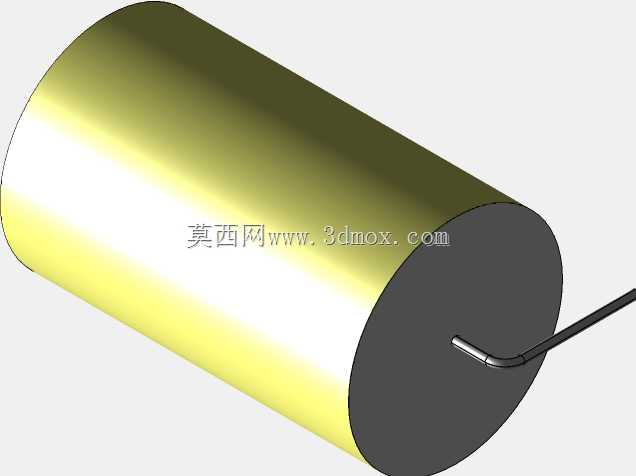

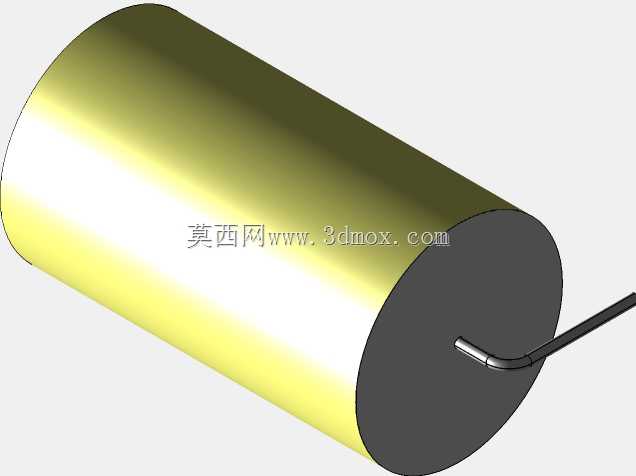

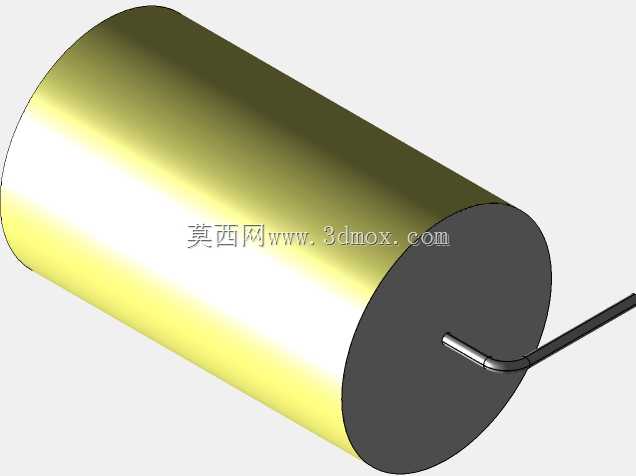

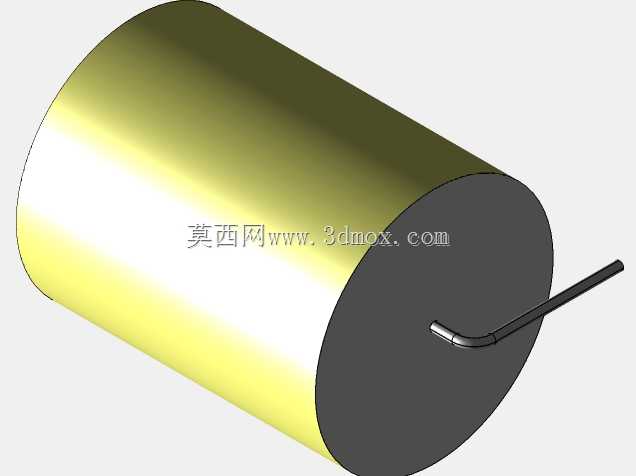

　　这款模型在设计阶段就充分考虑了PCB设计的实际校验需求，本体严格按照27mm直径的圆柱形态构建，端面的电极封边做了和实物一致的厚度还原，引脚部分没有采用简化的直杆建模，而是按照实际生产中轴向元件的成型标准做了90度弯折处理，弯折处做了符合工艺要求的圆角过渡，避免了直角弯折带来的应力集中问题，引脚的直径、伸出本体的长度、弯折后到PCB安装面的垂直高度、两个引脚的中心通孔节距都严格匹配ICEL目录中对应型号的安装尺寸规范，工程师在导入PCB结构文件做干涉检查时，可以直接用这个模型的边界做空间预留，不需要再额外修正安装尺寸。

　　从功能特性的还原度来看，模型没有做过度的外观细节渲染，而是把建模重心放在安装相关的关键尺寸上：本体的圆柱面做了均匀的质感还原，端面的黑色封盖和黄色的介质本体做了明确的视觉区分，引脚部分的金属质感和弯折形态完全匹配实物的成型状态，既保证了三维装配时的视觉辨识度，又不会因为过多的细节纹理导致模型文件过大，影响整体PCB装配文件的运行流畅度。在实际选型建模过程中，同系列不同直径、不同长度的轴向薄膜电容，其引脚成型规则、安装节距的计算逻辑是一致的，这款27mm直径的模型可以作为同系列元件的建模基础模板，只需要调整本体长度、直径参数，对应修正引脚的伸出长度，就可以快速衍生出同系列其他规格的电容模型，大幅提升板级结构库的搭建效率。

　　很多刚接触板级结构设计的工程师，在做元件建模时容易走入两个极端：要么过度简化，把电容做成一个简单的圆柱体加两根直引脚，完全忽略引脚弯折的实际形态，导致安装高度、引脚对位的校验完全失效；要么过度追求外观细节，把电容表面的印字、微小的工艺瑕疵都做进模型里，导致单个元件模型占用过多的系统资源，在整块PCB的装配环境下旋转、缩放操作都会出现卡顿。这款模型在细节取舍上做了很好的平衡，所有和安装、干涉检查相关的尺寸都严格按照实物参数还原，和装配无关的外观细节做了适度简化，既满足结构设计的校验需求，又兼顾了大装配场景下的模型轻量化要求。

　　在实际的PCB装配流程中，轴向元件的引脚成型是有明确工艺要求的，弯折点距离本体端面的距离不能小于引脚直径的两倍，弯折半径不能小于引脚直径，否则很容易在弯折过程中损伤引脚内部的金属结构，或者在焊接后因为热胀冷缩产生应力拉扯焊点。这款模型的引脚弯折部分完全符合这一工艺规范，工程师在做PCB布局时，可以直接参照模型的引脚位置定位开孔，不需要再额外核对引脚成型的工艺要求，避免出现开孔位置离本体过近，导致生产时引脚无法按照规范弯折的问题。同时，黄色的本体外观也和实物的颜色标识保持一致，在做整机的BOM可视化校验时，可以通过外观颜色快速区分不同介质类型的电容，减少物料选型的核对错误。
