直径27.5mm黄色轴向圆柱形薄膜电容器

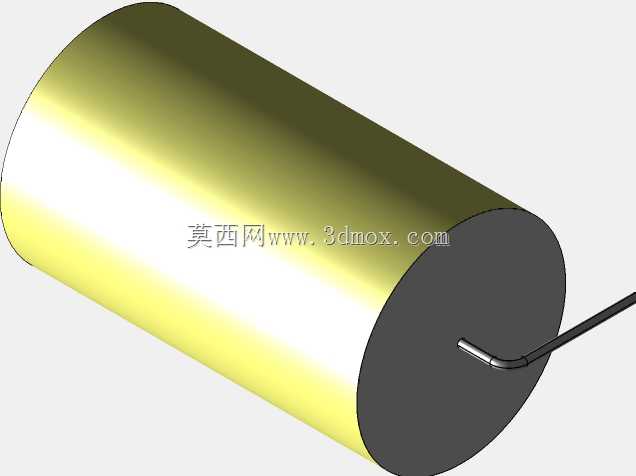

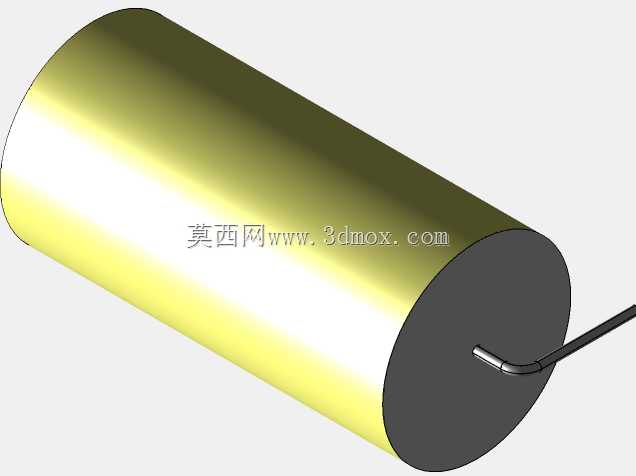

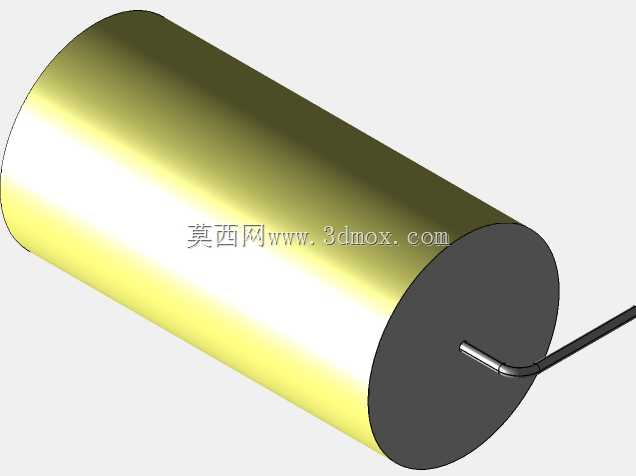

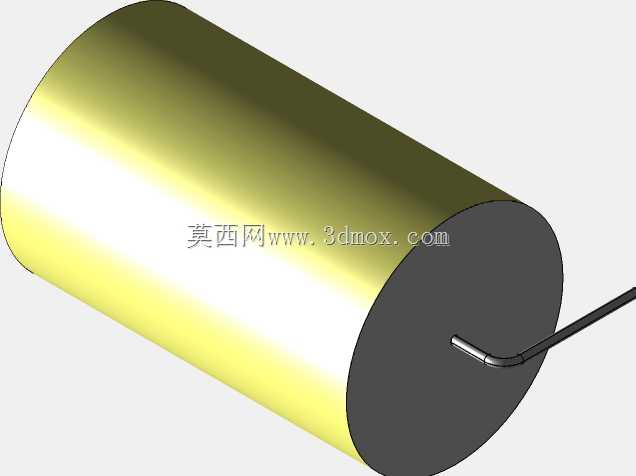

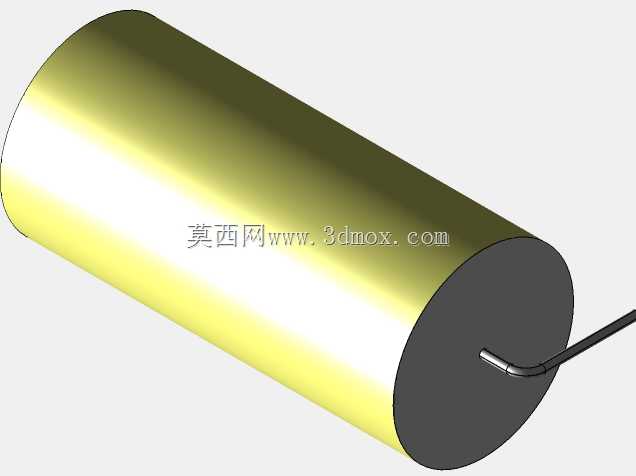

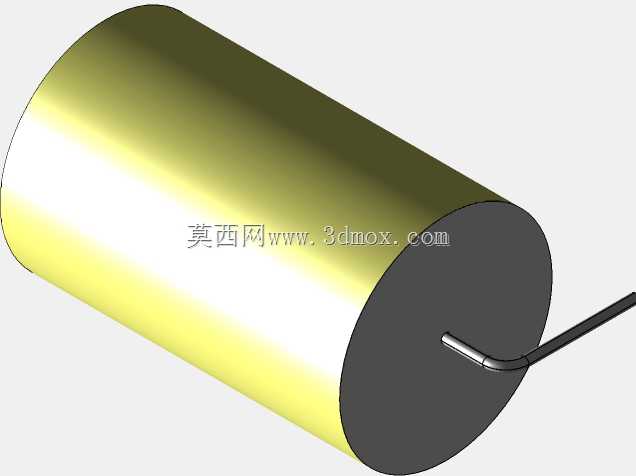

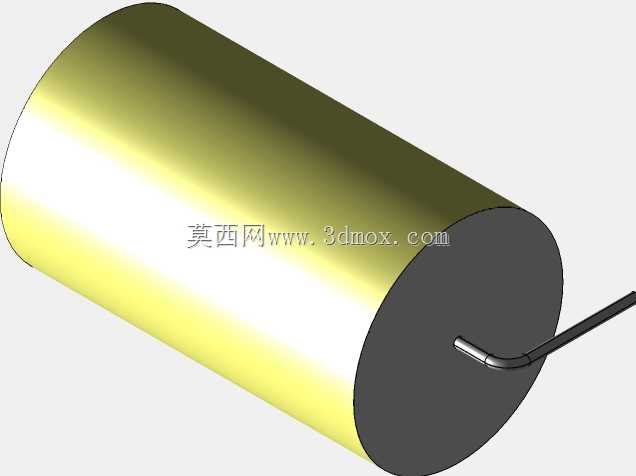

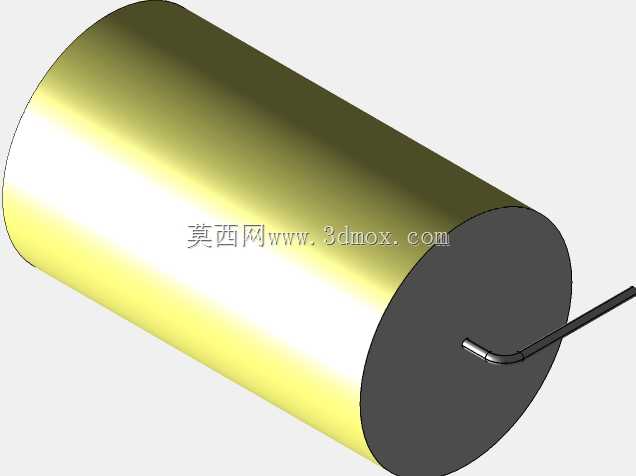

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了结构装配阶段的干涉风险高低，这款直径27.5mm的轴向圆柱形薄膜电容器，就是面向工业控制板卡、电源模块、信号调理电路等场景打造的精准结构参考模型。做过板级结构设计的工程师都清楚，轴向引线类元件的引线成型尺寸是最容易出问题的环节——很多通用模型只做了圆柱本体和直引线，忽略了实际生产中为匹配PCB孔距做的引线弯折弧度，等到投板焊接时才发现引线顶到壳体、或者弯折半径过小导致应力集中扯断焊盘，这类问题在批量生产阶段会直接拉高返修成本。这款模型在设计时就把引线的弯折REOPORS（正确节距成型）做了精准还原，引线的弯折半径、伸出长度、引脚直径都完全匹配实际量产元件的参数，不需要设计人员再手动调整引线形态，导入装配后就能直接验证安装间隙。

　　从应用场景来看，这类黄色封装的聚酯聚丙烯薄膜电容，本身具备低介质损耗、高绝缘电阻、温度特性稳定的优势，常被用在交流旁路、信号耦合、高频滤波的电路位置，对应的设备覆盖工业变频器、开关电源模块、测量仪器仪表、汽车电子控制单元等多个领域，不同应用场景下对电容的安装空间预留要求差异很大：比如在紧凑的电源模块内部，电容周边要预留安规距离、灌胶空间，还要避开周边功率器件的散热风道；在仪器仪表的信号板上，电容要和周边的精密电阻、传感器接口保持足够的距离，避免引线寄生参数影响信号精度。这个模型把本体的圆柱曲面、端面封盖的厚度、引线的金属质感都做了写实还原，在做结构评审时可以直观判断元件和周边结构件的位置关系，不需要再对着二维规格书的尺寸挨个核对坐标。

　　设计思路上，这款模型没有做过度的细节冗余，比如没有还原电容表面的印字刻度、端面的微小压痕这类不影响装配的特征，保证模型在大型装配体里调用时不会占用过多系统资源，同时把所有影响装配的关键尺寸做了严格管控：27.5mm的本体直径是核心的横向安装边界，对应的PCB开孔位置、周边元件的避让距离都要以这个尺寸为基准；本体长度方向的尺寸决定了板卡到设备壳体的最小间距，很多壁挂式安装的控制板，就是因为电容本体长度预留不足，装配时顶到外壳内壁导致PCB变形；引线的通孔节距是按照ICEL目录的标准规范做的，和行业通用的PCB封装焊盘完全匹配，导入后不需要调整焊盘位置就能直接生成装配约束。

　　实际选型使用时，很多工程师会忽略轴向电容的安装方向对空间的影响：卧式贴板安装时，电容本体的圆柱面和PCB表面的间隙要满足涂覆层的厚度要求，引线弯折处不能和PCB上的表贴元件发生干涉；立式安装时，电容的高度方向要预留足够的安全距离，尤其是在有对流散热的通道里，不能阻挡功率器件的散热气流。这个模型可以通过简单的旋转约束，快速切换卧式、立式两种安装姿态，分别验证不同姿态下的空间占用情况，比单纯看二维尺寸图的效率高很多。另外，模型的本体颜色做了和实物一致的黄色涂装，在做整机BOM可视化核对时，可以快速和其他容值、类型的电容做区分，避免装配时出现物料错用的问题——很多生产线上的装配错误，就是因为不同参数的同封装元件外观差异太小，靠人工核对丝印容易出错，三维装配里用颜色做区分后，评审阶段就能快速发现物料匹配问题。

　　从结构可靠性的角度，薄膜电容的引线和本体端面的连接位置是应力集中点，模型里还原了引线根部的过渡圆弧，在做振动仿真、跌落仿真的装配约束时，可以准确设置这个位置的连接属性，避免因为模型简化导致仿真结果出现偏差。对于做模块化设计的工程师来说，这类标准元件的精准模型可以直接复用在不同的项目里，不需要每次都从头绘制，能大幅缩短结构设计的周期，把更多精力放在核心功能结构的优化上，而不是反复核对通用元件的安装尺寸。
