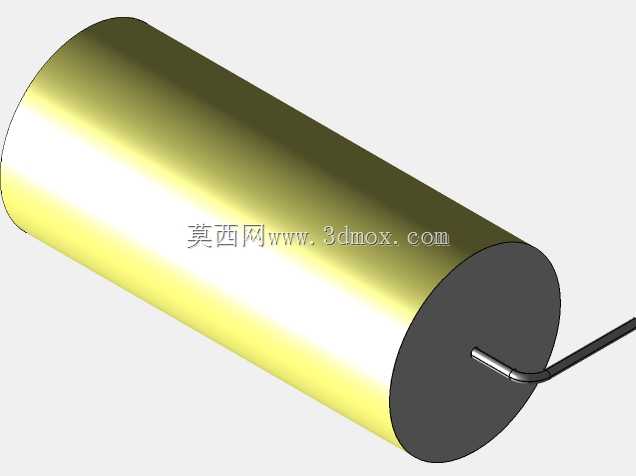

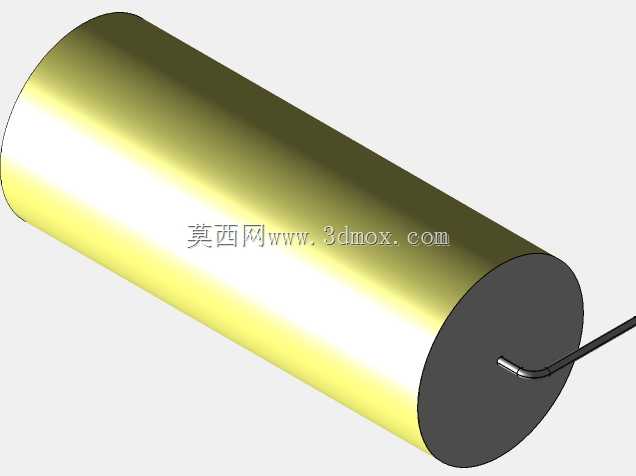

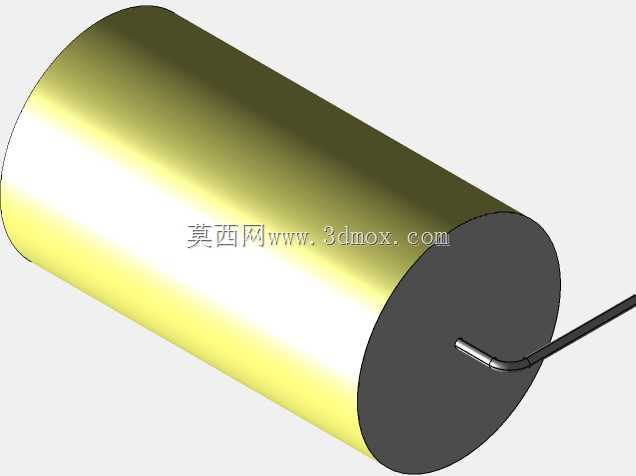

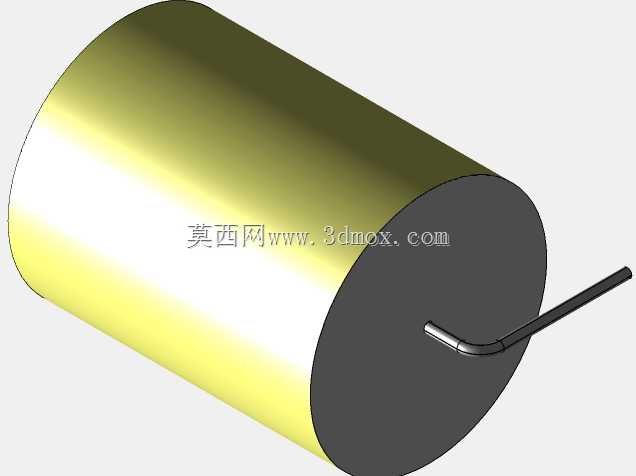

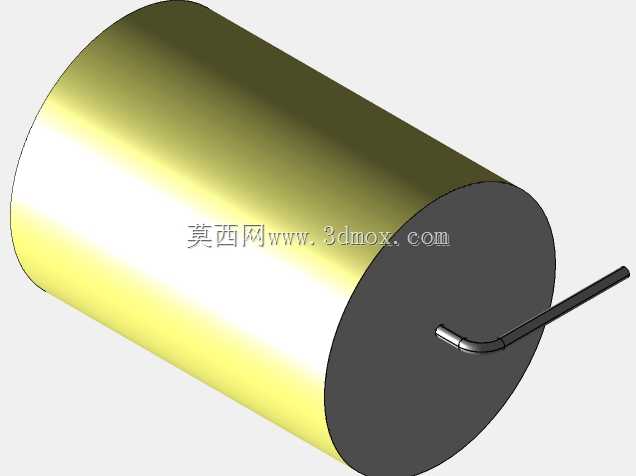

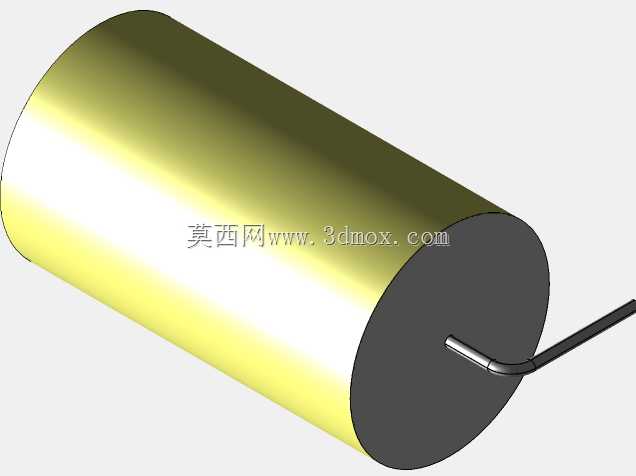

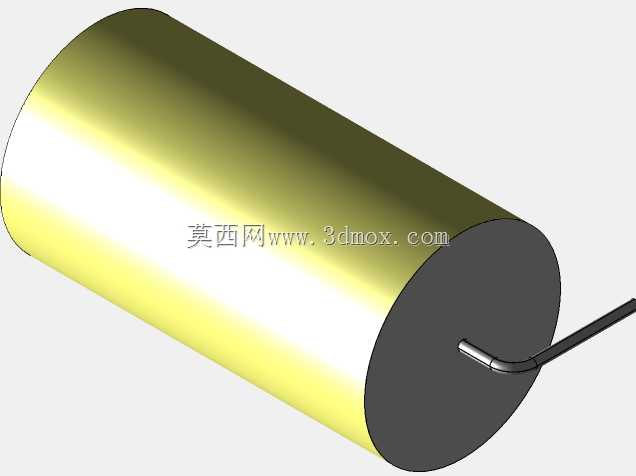

直径25mm轴向圆柱形黄色薄膜电容

　　这款模型在构建时完全围绕实际生产装配的边界条件展开，筒体主体的圆柱曲面做了连续曲率处理，还原了黄色薄膜卷绕封装后外层包覆层的真实质感，两端的密封端盖严格匹配25mm主体直径的公差范围，不会出现端盖与筒体衔接处错位、尺寸超差的问题，能直接导入结构装配文件中做静态干涉检查。引脚部分的建模是这类元件的核心细节，很多通用元件库的电容模型会忽略引脚折弯段的节距设计，导致导入PCB布局文件后引脚焊盘位置与实际元件不匹配，这款模型的引脚折弯段完全按照常规波峰焊、回流焊工艺的引脚成型标准制作，折弯处做了合理的圆角过渡，既还原了实际元件引脚的成型形态，也能让结构工程师在做板卡装配模拟时，准确核对引脚伸出长度、折弯后与板面的距离，避免出现引脚顶到壳体、在PCB板级电路设计的实际落地环节，无源元件的三维建模精度直接决定了结构干涉检查、装配工艺模拟的最终有效性，这款直径25mm的轴向圆柱形薄膜电容模型，正是针对工业控制板卡、电源模块、功率驱动电路等场景的板级布局需求开发的实体建模成果。从实际工程应用的角度来看，聚酯、聚丙烯材质的轴向薄膜电容普遍应用在直流滤波、脉冲能量泄放、EMI抑制等电路环节，相比径向引脚的同规格电容，轴向封装的元件在大尺寸、高容值规格下具备更好的抗振动性能，引脚沿筒体轴向引出的结构，能让元件在PCB板面贴装时顺着板卡布局方向排布，减少垂直板面方向的高度占用，尤其适合对安装空间Z轴方向有严格限制的紧凑型设备内部结构设计。

　　与相邻元件引脚安全距离不足的问题。在实际选型建模的过程中，这类大尺寸轴向薄膜电容的安装边界需要重点核对三个维度的参数：首先是筒体自身的直径与长度，这决定了板卡上需要预留的元件占位空间，尤其是多颗电容并排排布时，筒体之间的安全间隙需要满足安规距离要求，模型的主体尺寸完全对应25mm直径规格的实体元件参数，不会出现模型尺寸偏小导致布局预留空间不足的问题；其次是引脚的中心距，也就是两个引脚在PCB板面上的焊盘间距，这个参数直接决定了PCB封装的匹配度，模型的引脚间距严格按照对应规格元件的标准引脚节距制作，能直接匹配常规PCB封装库的对应焊盘位置，不需要设计人员再手动调整引脚坐标；最后是引脚的线径与伸出长度，

　　这部分参数关系到插件装配时的通孔尺寸设计、波峰焊后的引脚剪脚工艺预留，模型的引脚线径与实际元件一致，伸出端的长度也符合常规插件工艺的预留要求，能直接用于生产工艺的模拟验证。从电路功能适配的角度来说，黄色封装的聚酯、聚丙烯薄膜电容具备良好的温度稳定性与自愈特性，在工业级电路中常被用于跨接在电源输入输出端做滤波处理，或是在功率回路中吸收尖峰脉冲，这类应用场景下电容往往会靠近功率器件、散热片等结构件安装，精准的三维模型能帮助结构工程师在设计阶段就核对电容与周边散热结构、固定结构的距离，避免后期样机制作时出现元件装不进去、与散热片距离过近导致长期工作温度超标的问题。另外，轴向结构的电容在安装时除了常规的插件焊接，

　　部分高振动场景下还会搭配电容固定夹做辅助固定，这款模型的筒体圆柱面做了标准的圆柱面特征提取，设计人员可以直接基于筒体表面生成固定夹的配合曲面，快速完成固定结构的配套设计，不需要再重新测绘元件的外形轮廓。在板级布局的空间校核中，很多工程师容易忽略元件本体与走线、丝印层的距离，这款模型的外形轮廓完全还原实体元件的最大外形边界，导入EDA软件的3D预览环境后，能直观看到电容本体是否会压到板上的丝印标识、是否与周边贴片元件的本体产生干涉，尤其是在双面布局的PCB板中，背面的贴片元件与正面插件电容的筒体距离，也能通过这个模型做精准的核对，减少后期打样的改板次数。对于需要做整机热仿真的设计场景，这个模型的实体结构也能被仿真软件识别，赋予对应的材料属性后，可以模拟电容在工作过程中的温升，以及周边热源对电容工作温度的影响，帮助设计人员优化板卡的散热布局，提升整机的长期工作可靠性。
