直径26.5mm黄色轴向薄膜电容器结构设计

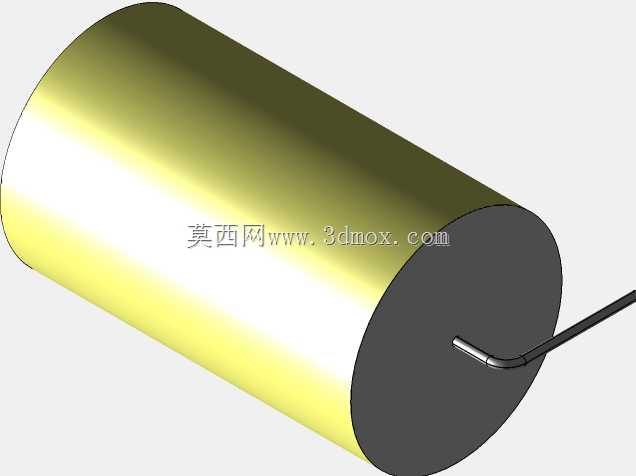

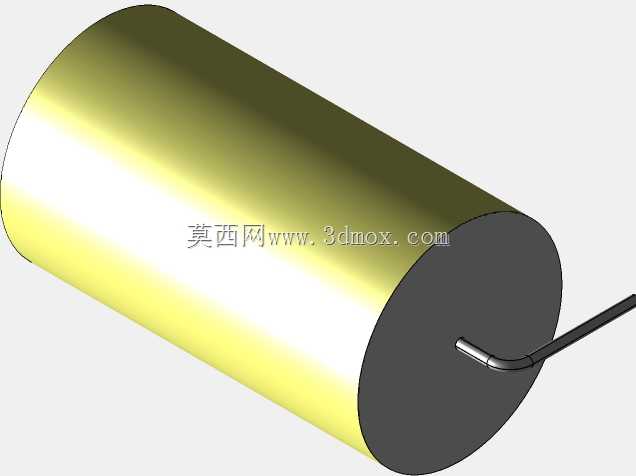

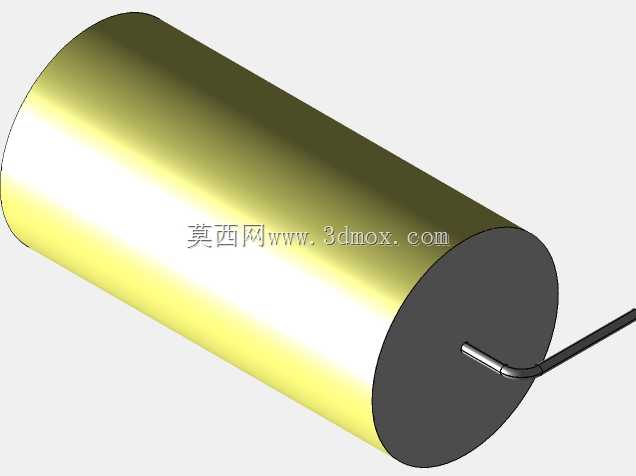

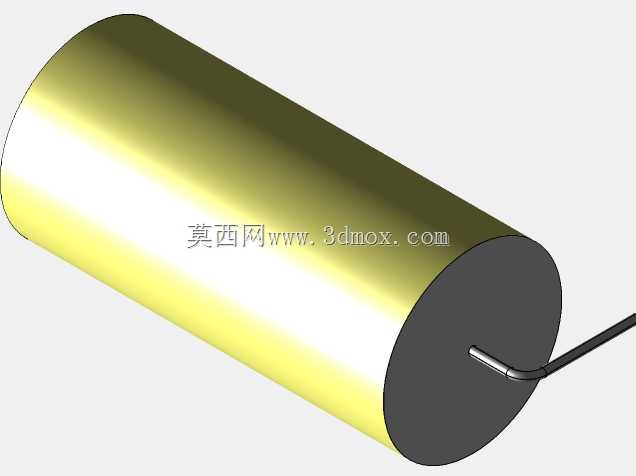

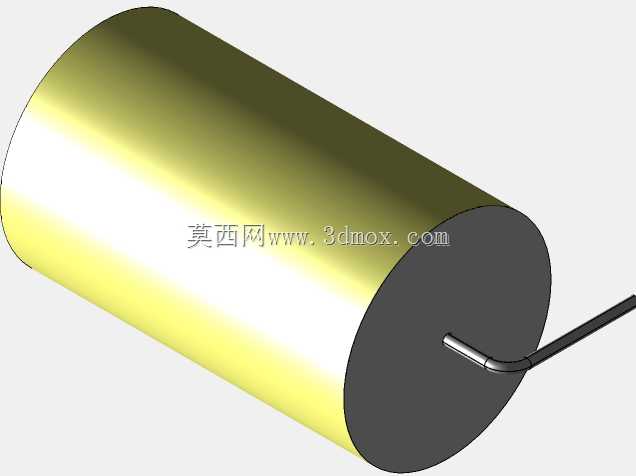

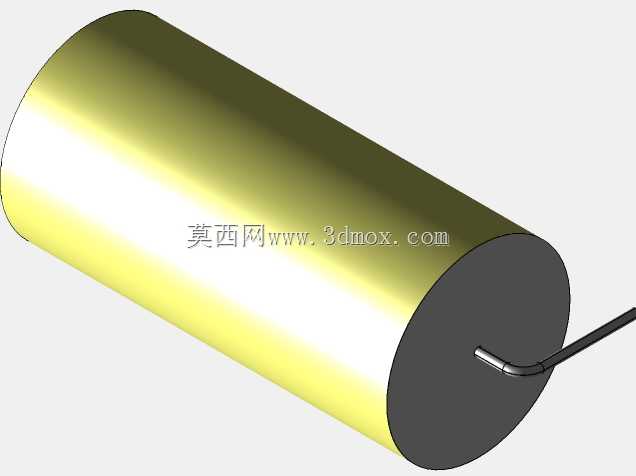

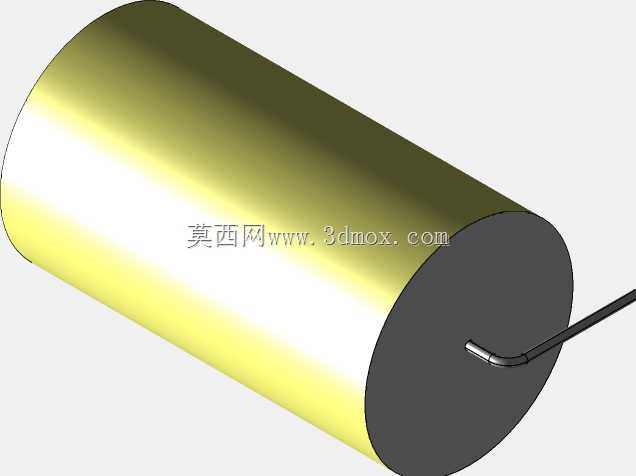

　　在PCB板级电路设计的实际落地环节，直插式无源器件的三维建模精度，直接决定了结构装配环节的干涉风险高低，尤其是电源滤波、信号耦合回路中常用的轴向薄膜电容，很多工程师在布局阶段容易忽略引脚成型的弯折弧度、本体与板面的安全间隙，等到打样回流后才发现器件顶壳、引脚应力过大导致焊点开裂的问题，这类问题在工业控制板、车载电源模块的小批量试产阶段尤为常见。这款直径26.5mm的黄色轴向薄膜电容模型，完全围绕PCB装配的实际边界条件搭建，本体采用圆柱卷绕结构的典型外形，黄色的聚酯聚丙烯复合介质外壳还原了量产器件的真实外观质感，端面的密封端盖做了等比例的厚度还原，不会出现很多通用模型里端盖薄到失真、和本体衔接处穿模的问题。从安装适配的角度来说，

　　模型严格还原了引脚的弯折形态：引脚从端盖中心引出后，按照量产器件的标准成型半径做了直角弯折，弯折处的圆弧过渡完全符合电子装联的工艺要求，不会出现尖锐直角导致的引脚应力集中问题，引脚直径、伸出端的长度也匹配常规波峰焊的吃锡深度要求，在做PCB布局的时候，直接把模型导入装配环境，就能快速核对器件顶面和设备外壳内壁的安全距离，核对两个相邻电容之间的引脚安全间隙，避免出现本体挨得太近导致灌封时出现气泡、或者引脚间距不足引发的耐压风险。很多工程师在做器件建模的时候，往往只做本体的圆柱外形，忽略了引脚的成型细节，导致导出的STEP文件导入结构软件后，还要自己重新画引脚、调整弯折角度，不仅浪费时间，还容易因为尺寸估算错误导致装配干涉。

　　这款模型在设计的时候，把本体直径、本体长度、引脚直径、引脚弯折后的水平段长度、通孔节距这些核心装配尺寸都做了精准约束，和同系列不同直径的电容模型保持了统一的建模基准，在做同系列不同容值、不同尺寸的电容选型替换的时候，只需要替换对应模型，不需要重新调整安装孔的位置坐标，能大幅提升板级结构设计的效率。在开关电源的输入滤波回路里，这类黄色轴向薄膜电容通常用来做X电容抑制差模干扰，或者在输出回路做高频滤波，因为聚酯聚丙烯介质的损耗低、耐压稳定性好，在宽温环境下的容量漂移比陶瓷电容小很多，很多工业级设备里都会优先选用这类器件。在做设备的结构堆叠的时候，电容本体的安装方向、引脚的弯折方向都会影响整体的空间占用，比如卧式安装的时候，

　　本体贴板的高度、引脚伸出板面的高度，都要和周边的接插件、功率器件、散热片预留足够的安全距离，尤其是在有灌封要求的电源模块里，器件之间的间隙还要满足灌封料的流动要求，不能出现窄缝导致灌封不实。这款模型的本体表面做了和实物一致的质感处理，端盖的金属质感、引脚的镀锡层质感都做了区分，在做产品渲染、装配示意图输出的时候，不需要额外附材质就能直接使用，能清晰区分不同器件的类型，避免在评审的时候把薄膜电容和电解电容、陶瓷电容混淆。另外，模型的坐标原点设置在两个安装通孔的中心连线中点，导入PCB设计软件或者结构装配软件的时候，不需要重新调整坐标原点，直接对齐安装孔位就能完成装配，不会出现原点偏移导致的对位不准问题。对于经常做工业控制板、电源模块结构设计的工程师来说，这类精准的通用器件模型能减少大量重复建模的时间，把精力集中在整体结构的优化上，而不是反复核对单个器件的尺寸、调整引脚形态，毕竟在实际项目里，很多装配问题都是因为通用器件的模型尺寸不准导致的，小到引脚长度不对导致波峰焊连锡，大到本体高度超标导致外壳盖不上，这些问题如果在设计阶段通过精准的模型提前排查，能节省大量的试产整改成本。
