直径23mm黄色轴向圆柱形薄膜电容器

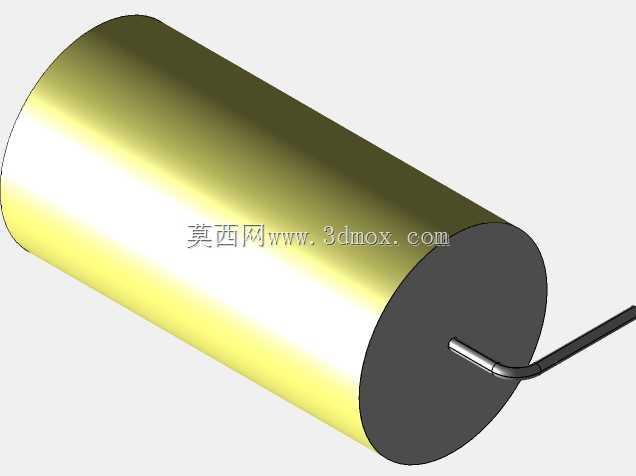

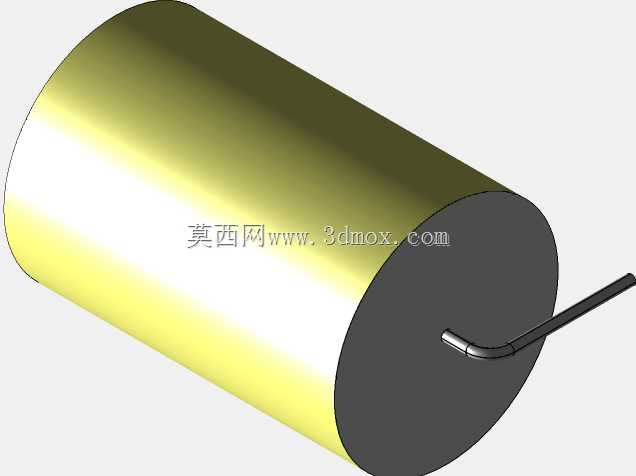

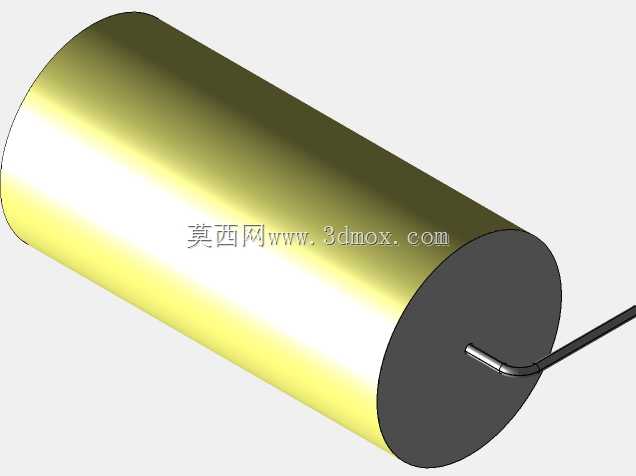

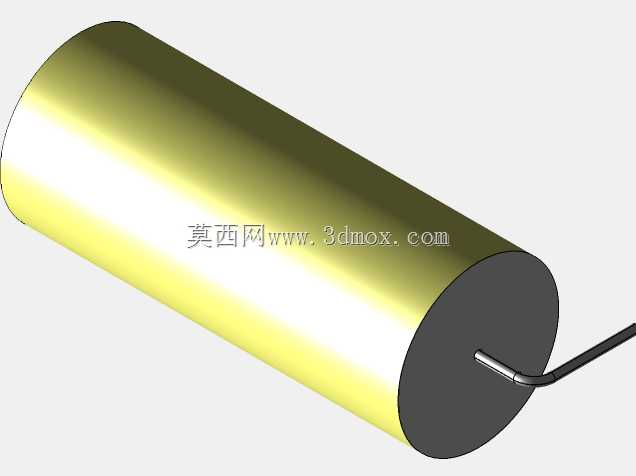

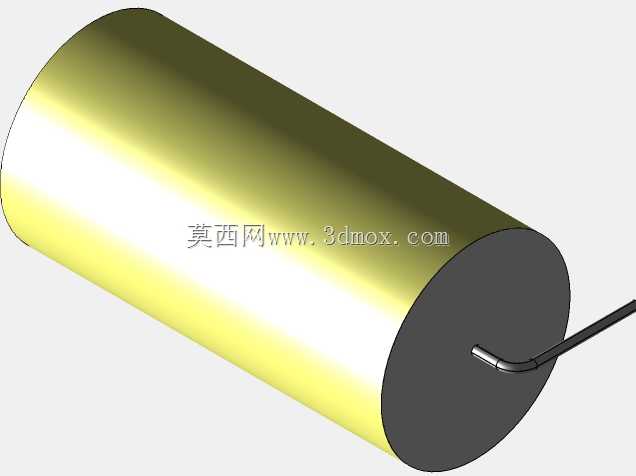

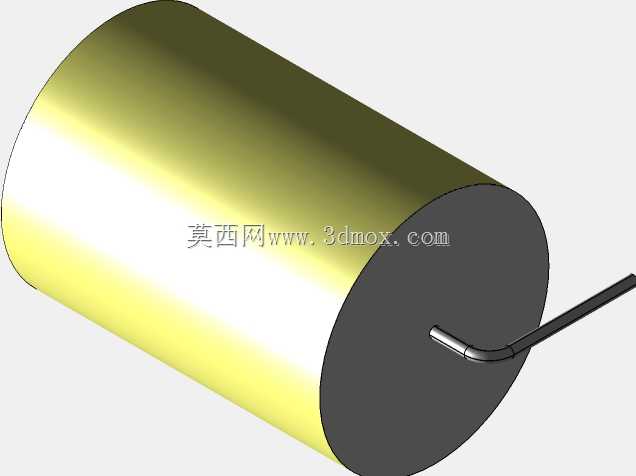

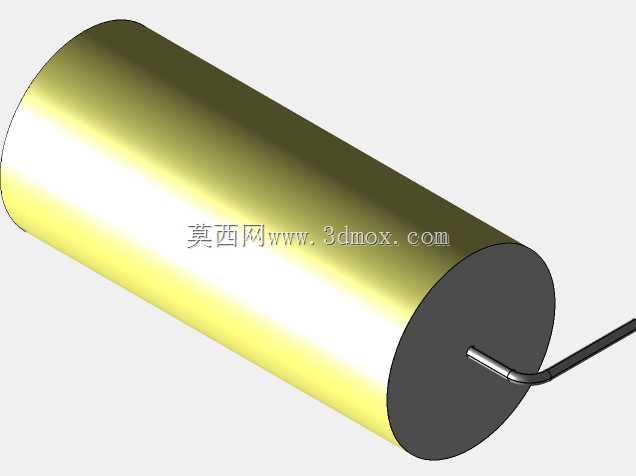

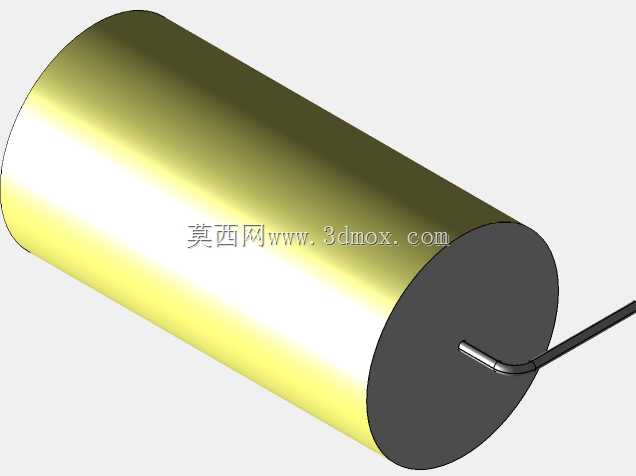

　　在PCB板级电路设计的实际落地环节，轴向引线类无源器件的三维建模精度，直接决定了结构装配阶段的干涉排查效率，尤其是电源滤波、信号耦合回路中常用的圆柱形薄膜电容，往往因为引线成型角度、本体公差把控不到位，导致SMT或波峰焊工序出现器件顶壳、引线应力断裂等批量问题。这款直径23mm的黄色薄膜电容三维数模，完全围绕PCB装配场景的实际需求搭建，本体采用聚酯与聚丙烯复合介质的典型黄壳封装外观，还原了量产器件的圆柱曲面轮廓与端面封胶的平整边界，没有过度追求渲染效果添加无关的纹理细节，所有曲面都做了工程化的公差预留，本体圆柱面的直径控制在23mm的标称尺寸基础上，保留了0.2mm的装配间隙余量，

　　避免在密集排布的板卡空间里出现本体与相邻器件的硬干涉。引线部分的建模是这款数模的核心设计重点，不同于很多简化模型直接用直引线敷衍的做法，这个模型还原了轴向引线电容用于PCB插装的标准弯曲成型结构，引线从端面引出后的弯折半径、插装段的直线长度、两个引脚的通孔节距都严格匹配常规ICEL目录下同规格器件的通用安装尺寸，引脚的直径也对应了常规PCB板0.8mm安装通孔的适配要求，结构工程师在做板卡布局的时候，可以直接调用这个模型完成器件占位，不需要再额外调整引线角度来适配板厚与焊接面的高度要求。从实际应用场景来看，这类黄色封装的聚酯聚丙烯薄膜电容，普遍用在工业控制板卡的电源输入端整流滤波、低频信号通路的耦合隔直场景，

　　相比陶瓷电容拥有更好的温度稳定性与抗脉冲冲击能力，23mm直径的规格对应的容值区间通常覆盖0.1μF到10μF，额定电压多在63V到400V区间，是工控设备、电源模块、家电控制板里非常通用的无源器件。在做整机结构设计的时候，这类轴向器件的高度空间预留是容易出问题的环节，很多工程师在布局时只计算本体直径，忽略了引线弯折后本体距离PCB板面的悬浮高度，导致装配后电容本体顶到上方的结构件或者屏蔽罩，这个模型里已经把引线弯折后的安装高度做了准确还原，本体下表面距离安装基准面的高度符合常规波峰焊工艺的引脚成型规范，既不会因为离板太近导致焊接时助焊剂残留堆积在本体下方，也不会因为离板太远导致引线过长带来的抗震性能下降。

　　建模过程中特意规避了很多通用电容模型的常见问题，比如端面引线引出点的位置偏移、圆柱本体的轴向长度与直径比例失调、弯折引线的圆弧面出现破面等问题，所有特征都采用参数化建模方式搭建，后续如果需要调整本体长度来适配不同容值的同直径规格，只需要修改圆柱拉伸的长度参数，不需要重新构建引线与端面的配合特征，对于需要搭建通用PCB封装库的结构工程师来说，可以直接在这个模型基础上衍生出同系列不同长度的器件模型，大幅减少重复建模的工作量。另外模型的本体颜色采用了量产器件常用的明黄色封装色调，在做整机BOM可视化核对或者装配工艺演示的时候，可以快速和其他黑色、蓝色封装的电容器件做区分，避免装配过程中出现物料错插的问题。从安装边界的角度来说，这个模型除了本体的实体轮廓外，也隐含了器件安装所需的周边安全空间，因为轴向引线电容在焊接完成后，引线根部会有少量焊锡爬升，同时本体本身存在一定的尺寸公差，所以在布局时围绕本体圆周预留1mm的间隙、沿引线轴向预留2mm的端部间隙，就可以满足常规的装配与维修操作空间要求，不需要额外给过大的冗余空间浪费板卡面积。对于做自动化插件设备编程的工程师来说，这个模型的引线位置与本体夹持位置的尺寸准确，也可以直接用来模拟插件头的夹持动作路径，验证插件过程中是否会和周边的 taller 器件发生碰撞，减少设备调试阶段的试错成本。
