直径23.5mm黄色轴向圆柱形薄膜电容

　　在PCB板级电路设计工作中，无源器件的三维建模精度直接影响整机结构装配的可靠性，尤其是板载直插类元件，引脚成型尺寸、本体安装间隙如果出现偏差，后续SMT或手工插装环节极易出现元件顶壳、引脚干涉、焊盘对位不准等问题，严重时还会导致电路板组装后应力集中，长期使用出现引脚脱焊、元件本体开裂等失效风险。这款直径23.5mm的轴向圆柱形薄膜电容，采用聚酯与聚丙烯复合介质材质，本体为醒目的黄色涂装，是面向PCB布局场景搭建的高精度三维数模，能够直接导入主流三维设计软件完成板级装配校验。

　　从实际应用场景来看，这类轴向薄膜电容普遍用于开关电源输入输出滤波、工业控制板卡信号耦合、功率因数校正回路、音频信号通路隔直等场景，相比普通铝电解电容，它具备更低的介质损耗、更稳定的温度特性，不存在电解液干涸失效的问题，适合在长寿命要求的工业电子设备、车载辅助电路、仪器仪表内部电路中使用。轴向引脚的结构设计相比径向直插电容，能够在高度受限的扁平式设备腔体中实现卧式贴板安装，有效降低板上元件的整体高度，适配薄型壳体的内部空间布局需求。

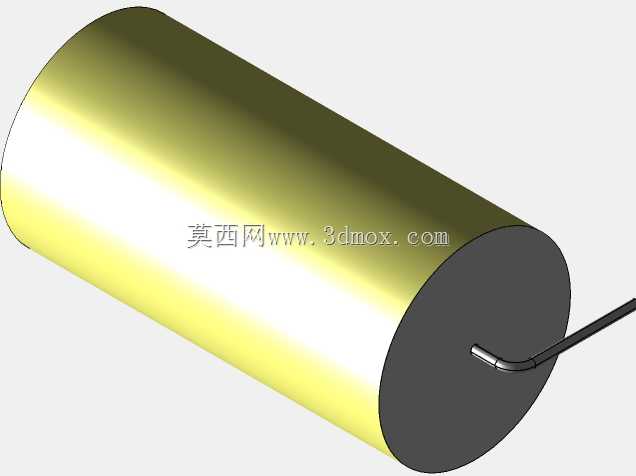

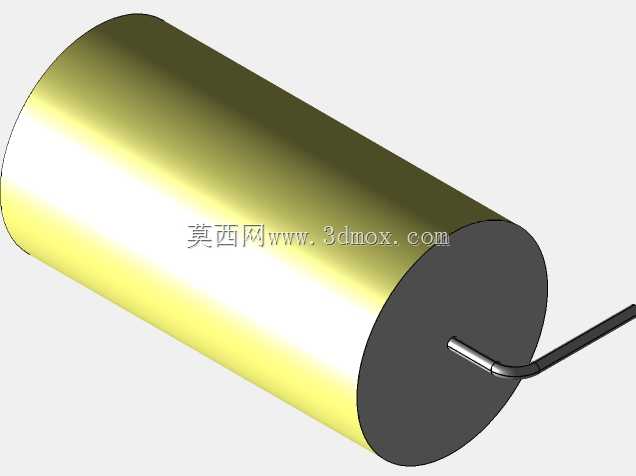

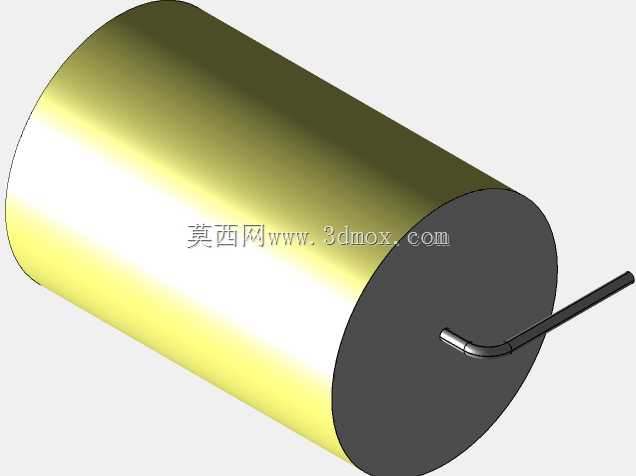

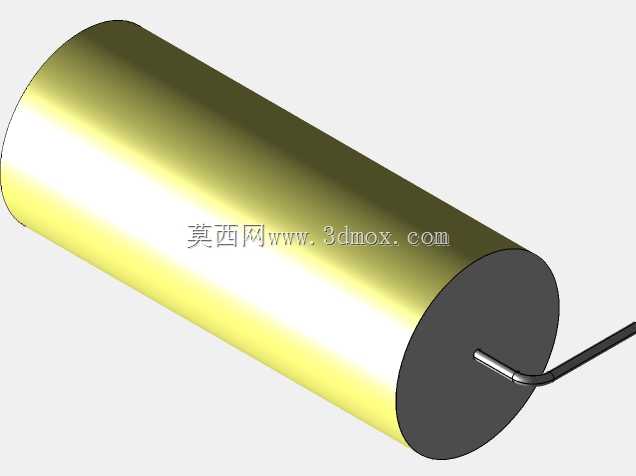

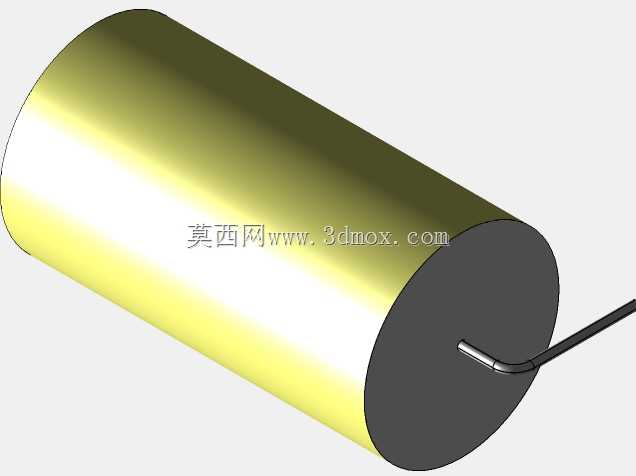

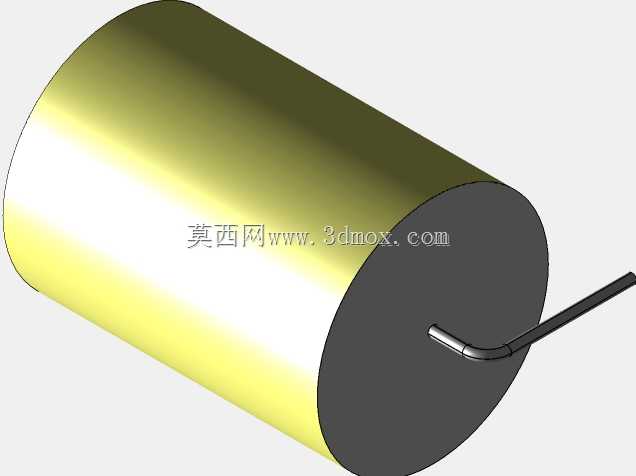

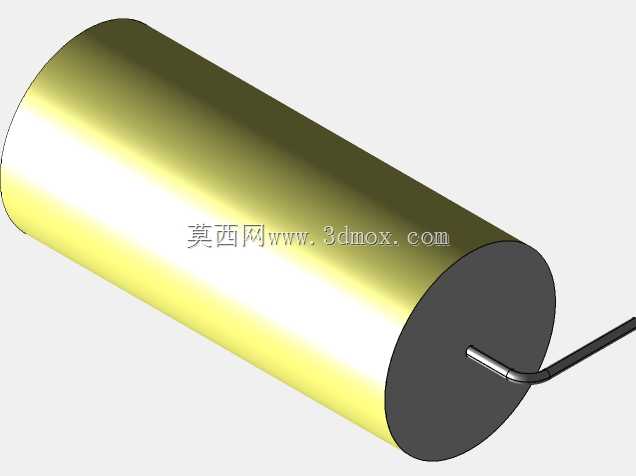

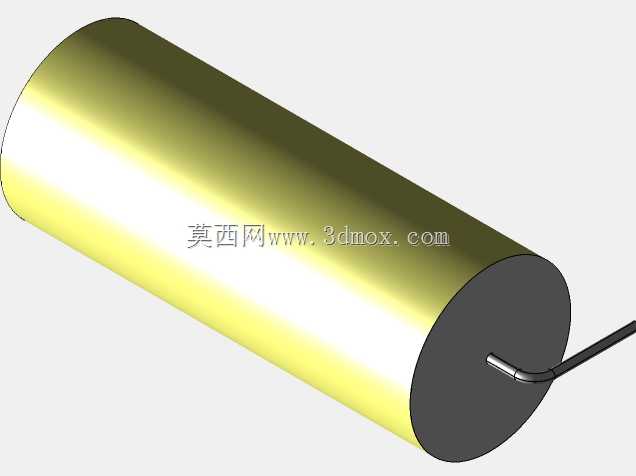

　　在产品功能特性层面，该款电容的三维数模完整还原了实物的结构细节：本体为标准圆柱结构，直径严格控制在23.5mm，本体长度按照ICEL目录对应型号的标称尺寸建模，两端的金属封端结构与本体衔接处做了符合实际工艺的圆角过渡，避免数模出现尖锐直角导致装配干涉检查时出现误判。引脚部分还原了实际生产中的预弯折成型结构，引脚从本体端面引出后，按照标准通孔节距做了90度弯折处理，弯折处的圆弧半径完全符合REOPORS工艺规范，既保证引脚穿过PCB焊盘后有足够的焊接余量，也还原了引脚弯折处的应力释放结构，避免设计阶段误判引脚长度导致的焊盘伸出长度不足问题。

　　从设计思路上看，这款数模没有采用简化的圆柱加直线引脚的粗放建模方式，而是完全对标实物的装配尺寸链做参数化搭建：首先确定本体的中心轴线与PCB板面的平行安装关系，以PCB板面为基准定位本体的安装高度，确保本体底部与板面之间预留符合安规要求的爬电间隙，避免高压应用场景下本体与板面走线之间出现放电风险。其次对引脚的定位做了精准约束，两个引脚的中心距严格匹配对应规格的标准通孔焊盘间距，引脚直径按照实际线径建模，在做DRC装配检查时，能够直接识别出引脚与焊盘不同心、引脚直径与焊盘孔径不匹配等设计问题。同时模型还标注了本体直径、总长度、引脚直径、通孔节距、引脚伸出板面长度等关键安装尺寸，设计人员在选型时无需额外查阅规格书就能快速判断该元件是否适配当前的板上空间。

　　在安装边界的考量上，该数模明确了元件安装所需的预留空间：本体径向方向需要预留至少0.5mm的安全间隙，避免与周边的 taller 元件、结构壳体肋位发生碰撞；轴向引脚延伸方向需要预留引脚焊接后的焊锡溢出空间，避免焊锡与周边走线、元件引脚发生短路。对于采用波峰焊工艺的生产线，模型还原的引脚成型角度能够直接用于指导生产环节的引脚预加工，不需要二次调整引脚弯折参数，减少生产端的工艺准备时间。此外，黄色的本体外观还原也能在整机BOM可视化校验环节，帮助工艺人员快速识别元件规格，避免不同容值、不同耐压等级的同封装电容出现错料问题。

　　在实际建模工作中，很多工程师容易忽略直插元件引脚弯折处的圆弧细节，往往用直角转折代替实际的圆弧结构，这会导致数模中的引脚长度比实际实物短1-2mm，在做装配检查时误以为引脚长度足够，实际生产时却出现引脚无法穿出焊盘的问题。这款数模在引脚弯折处严格按照实际加工的弯曲半径建模，完整还原了引脚的实际走线长度，同时对本体两端的封端厚度、引脚与封端的衔接结构都做了1:1还原，能够直接用于结构干涉检查、热仿真建模、整机装配动画制作等多个工作场景。对于需要做设备内部电磁兼容仿真的场景，精准的本体尺寸和引脚结构也能帮助仿真工程师更准确地建立元件的寄生参数模型，提升仿真结果的可信度，减少样机制作后的调试整改工作量。
