直径21.5mm黄色轴向引线薄膜电容

　　做PCB板级结构设计的时候，最容易忽略的就是直插无源器件的安装干涉问题，尤其是这类轴向引线的圆柱形薄膜电容，很多新手建模的时候要么直接用简化圆柱代替，忽略引线折弯段的实际占位，要么尺寸公差留得不合理，最后打样回来器件插不进去，或者和周边贴片元件、结构件顶死，返工改板的成本比前期花时间做精准模型高得多。这款黄色的轴向薄膜电容，主体直径21.5mm，采用聚酯和聚丙烯复合介质，本身属于常用的直插滤波、隔直、储能类无源器件，在工业控制板卡、开关电源次级回路、音频信号通路、低压功率补偿电路里都有大量应用，和径向引线的电容不同，轴向引线的出线方向和电容主体轴线平行，安装的时候引线顺着PCB板面方向折弯插装，在板厚方向的占用高度更低，适合对整机内部竖向空间有严格限制的设备场景，比如薄型壁挂式工控终端、紧凑型电源模块、嵌入式驱动板这类产品里，选轴向封装的电容比径向封装能省出至少三分之一的竖向空间。

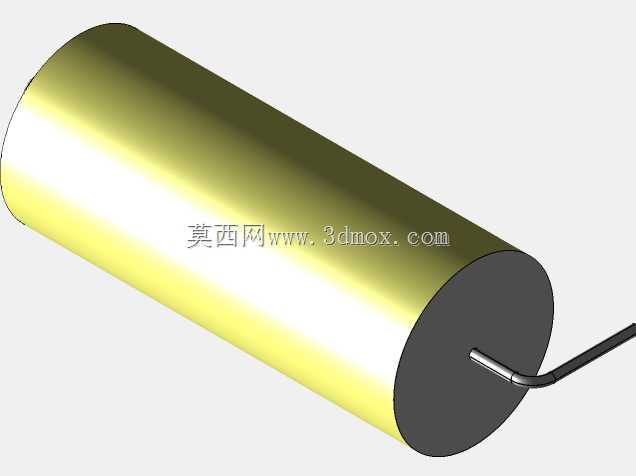

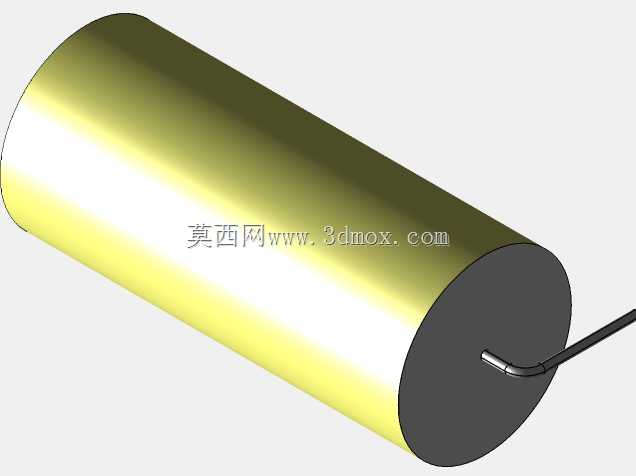

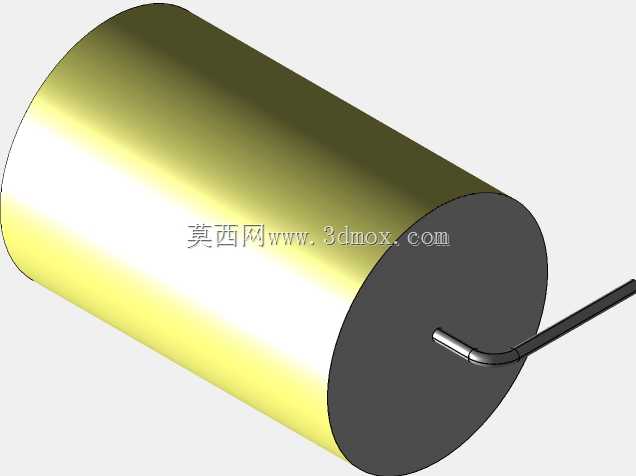

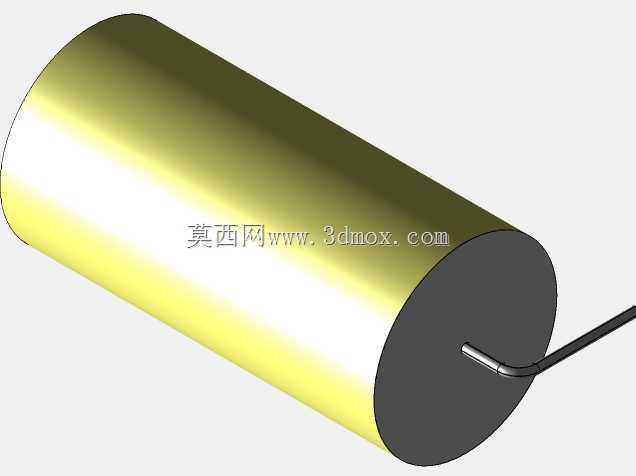

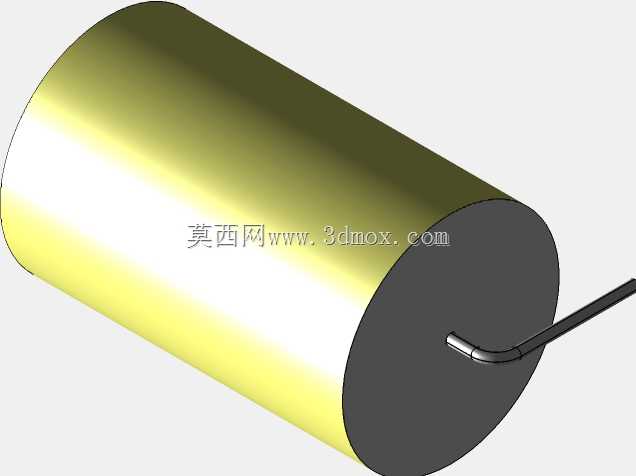

　　建模的时候首先要把主体的圆柱段做准，不能只做光面圆柱，要还原黄色外包封层的实际质感，端面的密封胶层要和主体做区分，引线部分是最容易出错的地方，不能直接做两根直杆从端面伸出来，实际生产中这类电容的引线在靠近端面的位置有标准的折弯弧度，这个折弯段的曲率、引线伸出端面的初始长度、折弯后到引脚尖端的直线段长度，都直接决定PCB上开孔的孔距设计，孔距留小了插装的时候引线会被掰变形，容易损伤电容内部的喷金层接触点，孔距留大了插装后电容主体会悬空晃动，过波峰焊的时候容易浮高移位。另外还要考虑引脚的直径，对应PCB开孔的余量要留0.2-0.3mm，既能保证顺利插装，又不会因为孔太大导致焊锡量不足影响焊接可靠性。

　　从实际选型应用的角度说，这类黄色薄膜电容的温度特性比普通铝电解电容稳定，容量衰减慢，耐压冗余量足，在工频交流信号耦合、直流母线尖峰吸收、阻容降压回路里的表现很稳定，设计安装位的时候除了要考虑主体的圆柱占位，还要给引线折弯处预留足够的安全距离，尤其是和周边带高压的走线、散热片、金属结构件之间，要满足电气间隙要求，不能只看机械尺寸不考虑安规距离。很多结构工程师做器件建模的时候只关注外形轮廓，忽略了器件本身的安装工艺要求，比如轴向电容的引线折弯点距离端面的最小距离是有行业规范的，不能贴着端面硬折，不然会导致引线根部受力断裂，建模的时候把这个折弯位置做准确，后续出装配图的时候就能直接给生产端标注清楚折弯要求，避免车间加工的时候出现工艺问题。

　　另外在整机布局的时候，这类圆柱形器件的固定方式也要提前考虑，如果是单靠引脚焊接固定的话，大尺寸的轴向电容在振动工况下容易出现引脚疲劳断裂的问题，所以如果是用在车载、工业设备这类有振动要求的场景，还要在电容主体下方预留打胶固定的位置，或者设计塑料卡扣的安装位，建模的时候就要把卡扣的占位、胶层的厚度空间预留出来，不能等结构评审的时候才发现空间不够。还有电容的包封层是黄色的塑料材质，和周边橡胶件、泡棉件接触的时候要考虑材料兼容性，避免长期使用后出现包封层被腐蚀开裂的问题，这些细节虽然不是三维模型直接体现的几何特征，但建模的时候把尺寸边界做精准，才能给后续的可靠性设计留出足够的评估空间。

　　做这类标准电子元器件的三维模型，核心不是做个外观像的样子货，而是要把所有和安装、装配、干涉检查相关的尺寸都做准确，包括主体的直径公差、长度公差、引线的线径、折弯半径、引脚间距、引脚伸出PCB背面的长度，这些参数直接决定了PCB Layout的合理性，也决定了整机装配的良率。很多人觉得电子元器件的模型随便找个通用件代替就行，实际项目里往往就是这些不起眼的小器件尺寸不准，导致整机组装的时候出现干涉，最后不得不磨结构件、改板，反而耽误项目进度。精准的器件模型能在设计阶段就把这些潜在问题排查掉，不管是做结构堆叠检查，还是做装配工艺模拟，都能直接调用，不用反复核对器件手册的尺寸参数，大幅提升设计效率。
