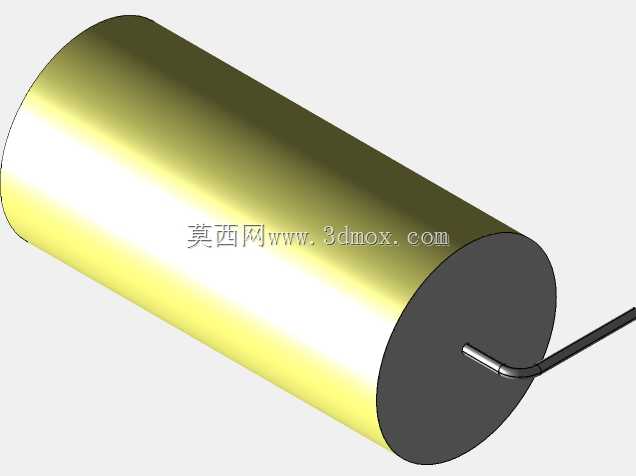

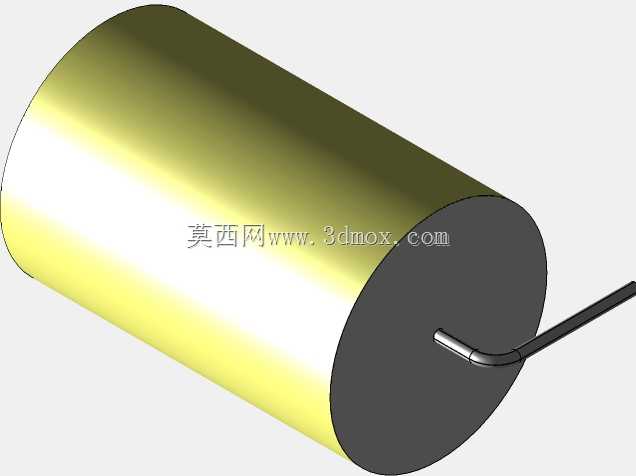

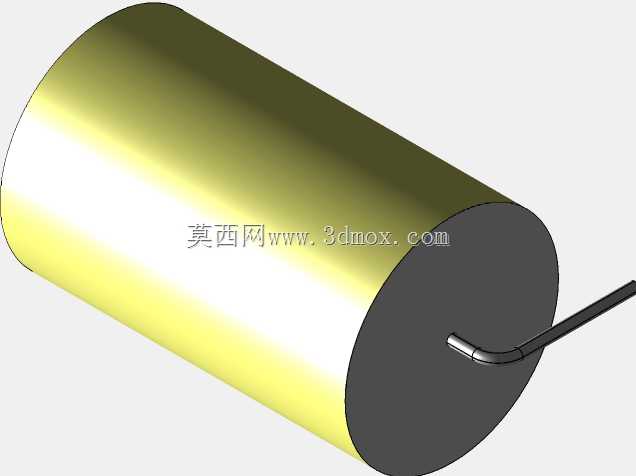

直径21mm黄色聚酯聚丙烯轴向薄膜电容

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了结构装配的一次通过率，尤其是板载直插类元件，引脚成型角度、本体与板面的安全间距、相邻元件的排布间隙，都需要精准的三维数模作为布局校验依据，避免后期打样出现元件干涉、引脚无法正常插装、波峰焊后元件歪斜等生产问题。这款直径21mm的轴向圆柱形薄膜电容，采用聚酯与聚丙烯复合介质结构，黄色环氧包封本体，是工业控制板卡、电源模块、音频放大电路中十分常见的直插无源器件，多用于直流脉动、脉冲信号的隔直、耦合、退耦场景，相比普通铝电解电容，它的介质损耗更低、频率特性更稳定，耐温范围也更适配工业级设备的长期运行要求。

　　从设计思路上看，这款电容的三维建模完全围绕PCB装配的实际校验需求展开，没有做多余的外观美化处理，所有尺寸边界都严格匹配实物的安装公差要求。本体部分严格还原21mm直径的圆柱结构，包封层的黄色外观与实物一致，两端的金属喷金端面做了平整化处理，没有多余的倒角修饰，还原实际元件的端面特征。最核心的引脚部分，建模时特意做了符合板装要求的90度弯曲成型，引脚直径、弯曲半径、引脚伸出端面的长度都严格按照实际生产中的成型标准设置，引脚的通孔节距完全匹配对应规格元件的标准安装孔位，设计人员在进行PCB布局时，直接调用该模型就能准确校验元件本体与周边贴片元件、接插件、结构件的安全间距，不需要反复核对二维规格书的尺寸参数，大幅降低布局阶段的尺寸核对工作量。

　　实际工程应用中，这类轴向薄膜电容经常会被布置在PCB板的边缘位置、或者靠近输入输出接插件的区域，部分高压应用场景下还需要考虑电容本体与散热片、金属外壳的电气安全间隙，精准的三维模型可以帮助结构设计人员在整机装配阶段提前排查绝缘距离不足的问题。不同于贴片元件的标准封装库，直插轴向元件的引脚成型长度、本体安装高度往往会因为生产厂家的不同存在细微差异，这款模型的尺寸基准完全基于ICEL目录下的同规格元件参数设置，本体长度、引脚直径、弯曲后的安装高度都符合行业通用的供货标准，不管是做电源板的堆叠设计，还是做控制板的腔体适配，都能直接作为选型参考依据。

　　建模过程中，对电容本体的表面质感、引脚的金属光泽都做了贴合实物的还原，但没有添加多余的装饰性特征，保证模型在装配环境中不会因为视觉效果干扰结构校验。模型的坐标原点设置在两个安装引脚的中心连线中点，也就是PCB安装面的中心位置，设计人员调用时可以直接对齐PCB封装的原点，不需要额外调整模型的装配基准，进一步提升布局效率。对于需要做整机热仿真的场景，该模型的本体体积、表面积参数也和实物一致，可以直接赋予对应的材料参数参与热流场计算，不需要重新简化模型。

　　在多板连接的设备结构中，这类轴向电容的本体高度往往会影响板间的预留间隙，如果二维设计阶段只考虑封装的焊盘尺寸，忽略本体的实际直径和高度，很容易出现上下板装配时电容顶到对面板卡的问题，调用这个三维模型进行装配校验，就能直观看到元件在整板中的实际占位，提前调整板间距或者元件位置，避免后期改板带来的成本浪费。另外，在做线束布线设计时，准确的电容外形也能帮助布线工程师规避元件本体，规划合理的走线路径，防止线束被元件引脚或者本体挤压破损。
