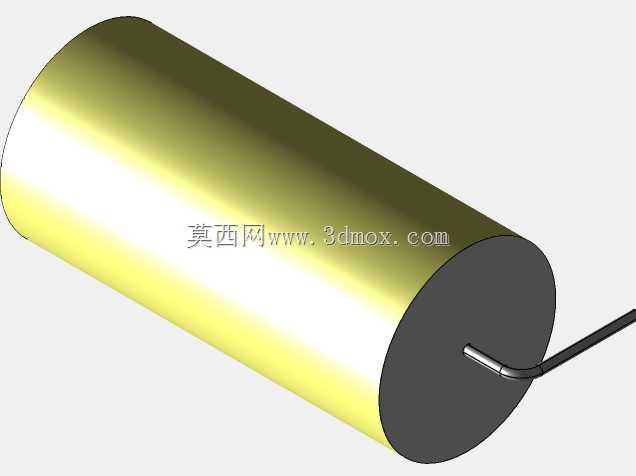

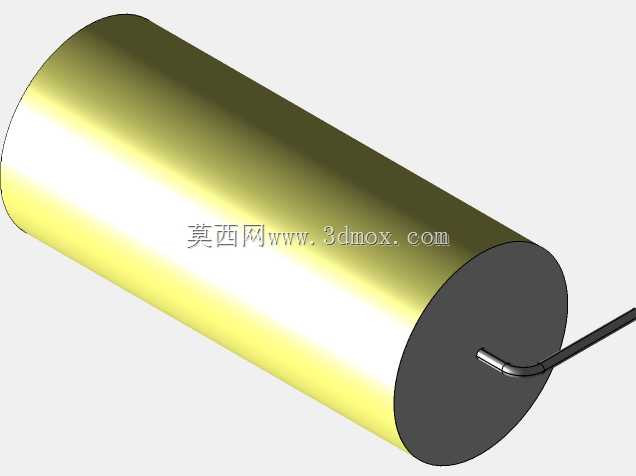

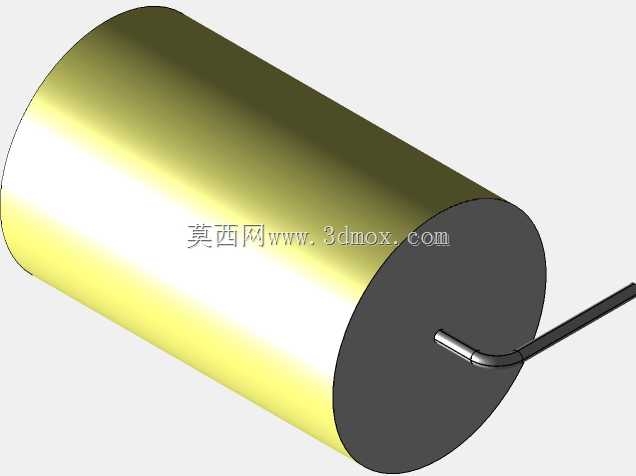

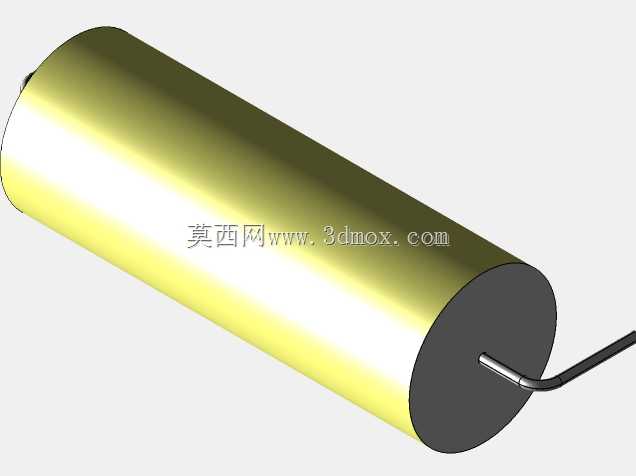

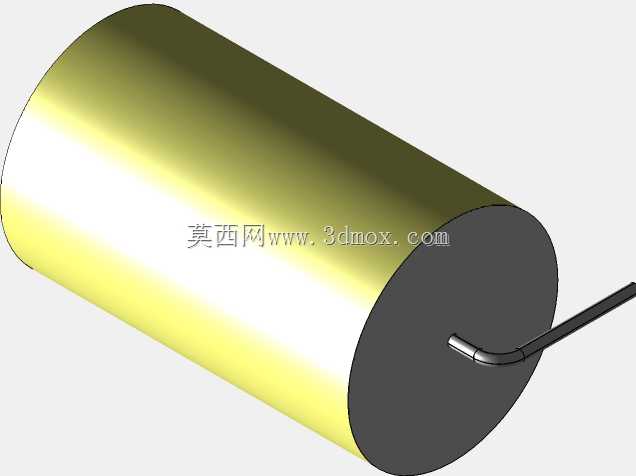

直径20.5mm黄色轴向圆柱形薄膜电容

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了后期结构干涉检查、装配工艺验证的可靠性，这款直径20.5mm的黄色轴向圆柱形薄膜电容，就是针对板级布局中聚酯、聚丙烯介质类轴向电容的选型适配需求搭建的参数化模型。从实际应用场景来看，这类薄膜电容普遍用在开关电源输入输出滤波、工业控制板卡信号耦合、功率因数校正电路的高频旁路环节，相比同容值的电解电容，它的介质损耗更低、高频特性更稳定，耐温区间覆盖常规工业板卡的-40℃到105℃工作范围，轴向引脚的结构形式也更适合波峰焊、选择性波峰焊的批量生产工艺，不会出现径向电容在高密度布局下引脚倒伏、焊接偏移的问题。

　　做这个模型的时候，首先锚定的是PCB装配的核心边界：本体直径严格控制在20.5mm，本体长度按照ICEL目录中同规格电容的标准尺寸做了参数化约束，引脚直径匹配常规通孔插装的0.8mm线径，引脚折弯处做了标准的REOPORS弯曲节距处理——很多新手建模的时候容易忽略引脚折弯的圆角和伸出长度，实际生产中如果引脚折弯半径过小，会导致铜包钢引脚的应力集中，过波峰焊后容易出现引脚断裂的失效问题，伸出长度如果超出板厚1.5mm以上，剪脚工序就会碰伤相邻的表贴器件，所以模型里引脚伸出PCB板面的长度严格控制在1.2mm到1.5mm的工艺要求区间，通孔节距也按照同规格电容的标准安装距做了锁定，不需要设计人员再手动核对安装孔位的间距。

　　外形上还原了这类电容的典型特征：本体采用黄色的聚酯/聚丙烯介质封装外壳，两端的黑色密封端盖做了细微的倒角处理，避免和相邻器件的硬接触，引脚表面做了镀锡层的质感还原，在三维装配检查的时候可以直观区分引脚和本体的材质边界，检查爬电距离的时候能快速识别导电部分的轮廓。很多工程师在做板级布局的时候，习惯用简化的圆柱体代替电容模型，往往会忽略端盖的厚度、引脚折弯的起始位置，导致实际装配的时候电容本体和旁边的功率器件散热片、接线端子出现干涉，这个模型把所有影响装配的尺寸边界都做了精准还原：端盖突出本体的厚度是0.8mm，引脚从端盖中心引出后，折弯点距离端盖端面的距离是2mm，折弯角度严格控制在90度±1度，完全匹配自动化插件设备的送料轨道尺寸要求。

　　从设计思路上来说，这个模型没有做多余的装饰性特征，所有结构都服务于工程实际：本体上没有添加无关的丝印标识，避免在导出STEP格式的时候出现多余的曲面碎面，导入Altium Designer、SolidWorks PCB等ECAD软件的时候不会出现特征丢失、曲面破面的问题，模型的坐标系原点设置在两个引脚安装孔的中心连线中点，导入PCB库的时候可以直接对齐板上的安装坐标，不需要再手动调整原点位置。对于做工业控制板卡、电源模块结构设计的工程师来说，这个模型可以直接调入装配体，用来检查电容和周边结构件的安全距离：比如电容本体距离外壳内壁的安全间隙要大于2mm，距离发热功率器件的散热片间隙要大于3mm，避免长期工作下热量累积加速电容介质老化；引脚的折弯方向也可以根据布局需求灵活调整，模型里的引脚是独立的实体特征，不需要重新建模就能修改折弯方向，适配不同走线路径的布局要求。

　　实际选型的时候，这类20.5mm直径的轴向薄膜电容通常容值范围在0.1μF到10μF之间，耐压等级覆盖63V到400V的常用区间，模型的尺寸边界完全覆盖这个容值段的所有同封装规格产品，不管是做电源板的EMI滤波电路，还是做信号采集板的耦合电路，都可以用这个模型做前期的布局占位，后期确定具体容值、耐压参数后，不需要再调整安装孔位和布局空间，能大幅缩短板级设计的迭代周期。很多设计团队在做产品样机阶段，因为器件模型精度不够，导致打样回来后出现电容装不进去、引脚和其他器件短路的问题，反复改板不仅增加成本，还会拉长项目周期，这个模型把所有影响装配的细节都做了工程化处理，从插件工艺、焊接工艺、后期维护的空间预留多个维度做了尺寸校验，完全满足工业级产品的设计要求。
